L298N DC Çift Motor Sürücü Devresi WB291111

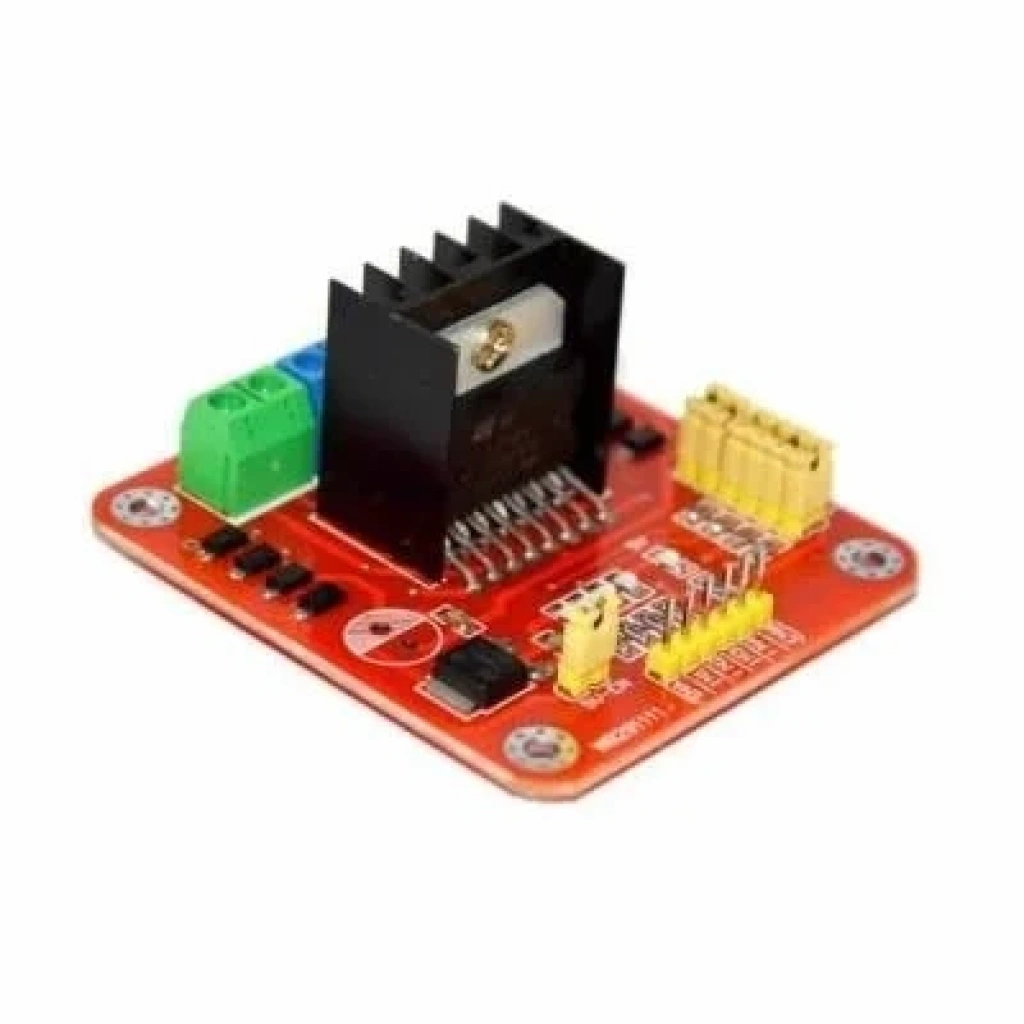

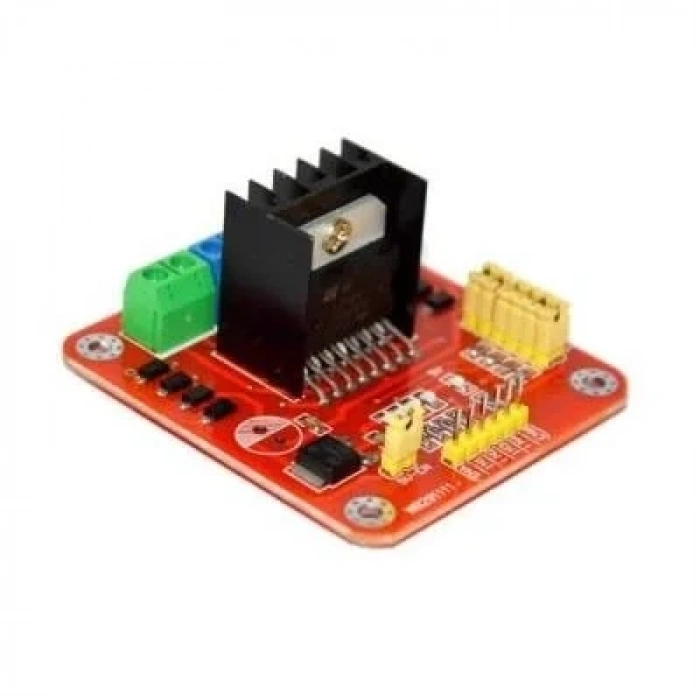

L298N DC Çift Motor Sürücü Devresi (WB291111), projelerinizde iki adet DC motoru veya bir adet 4 kablolu step motoru kolayca kontrol etmenizi sağlayan bir motor sürücü kartıdır. Geniş voltaj aralığı ve yüksek akım kapasitesi sayesinde çeşitli uygulamalarda güvenilir performans sunar.

Teknik Özellikler

Özellik	Değer
Sürücü çipi	L298N Çift H köprülü sürücü çipi
Besleme gerilimi VMS	+5 V - 35 V
Maksimum akım	2A / köprü
VSS Logic besleme gerilimi	4,5 - 0,5 V
Giriş Kontrol Sinyali Gerilim Aralığı	H: 4.5 ~ 5.5V / L: 0V
Maksimum Güç Tüketimi	20W
Çalışma Sıcaklığı	-25 ? ila 130 ?
Sürücü Kartı Boyutu	55mm * 60mm * 30mm
Sürücü Kartı Ağırlığı	33g

Uygulama Alanları

Robotik projeler
Hobi projeleri
Eğitim amaçlı elektronik uygulamalar
Otomatik kontrol sistemleri

Öne Çıkan Avantajlar

Çift motor kontrolü: İki adet DC motoru veya bir adet step motoru kontrol edebilirsiniz.
Geniş voltaj aralığı: +5V ile 35V arası gerilimlerde çalışabilir.
Yüksek akım kapasitesi: Her köprüde 2A akım sağlayabilir.
Yön kontrol LED'leri: Motorların yönünü kolayca takip edebilirsiniz.
Güç gösterge LED'i: Devrenin güç durumunu gösterir.
Opsiyonel jumper pinleri: Farklı özellikler aktif etmek için ekleme imkanı sunar.

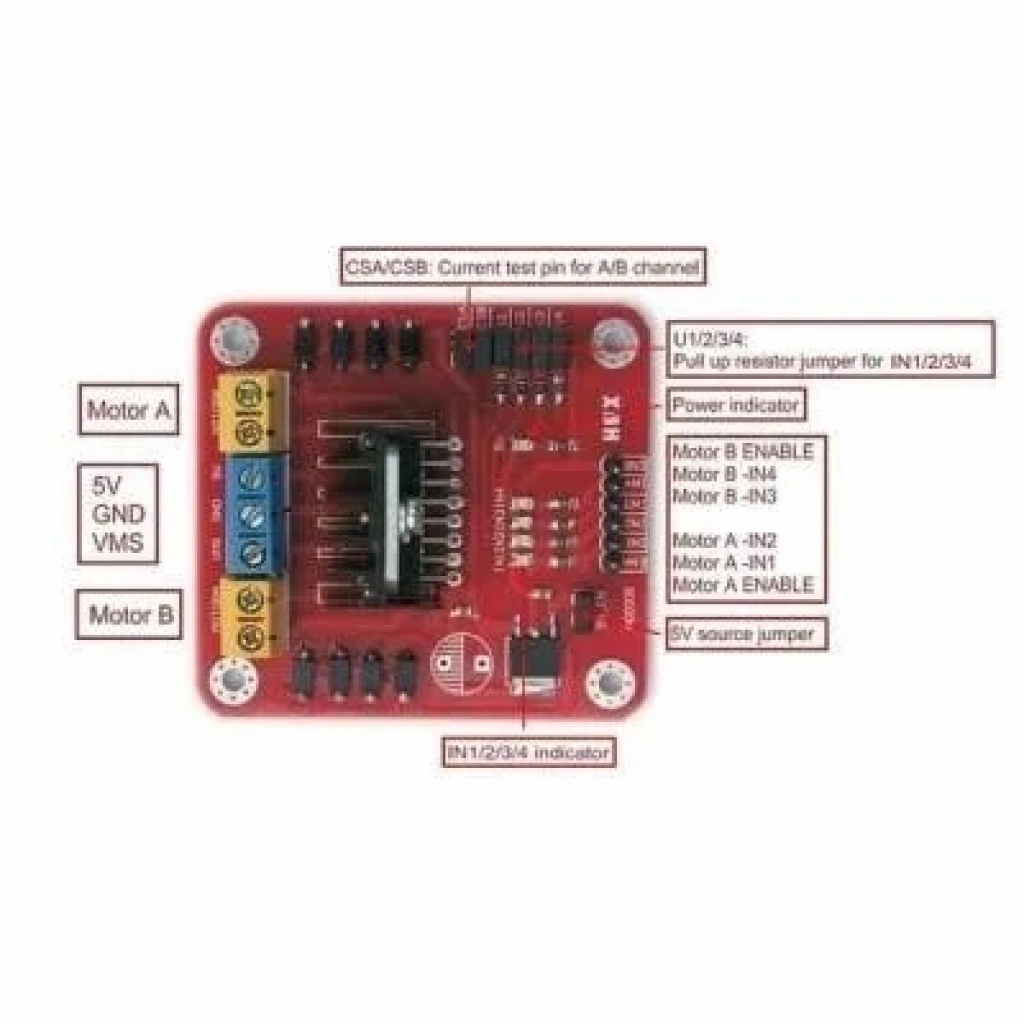

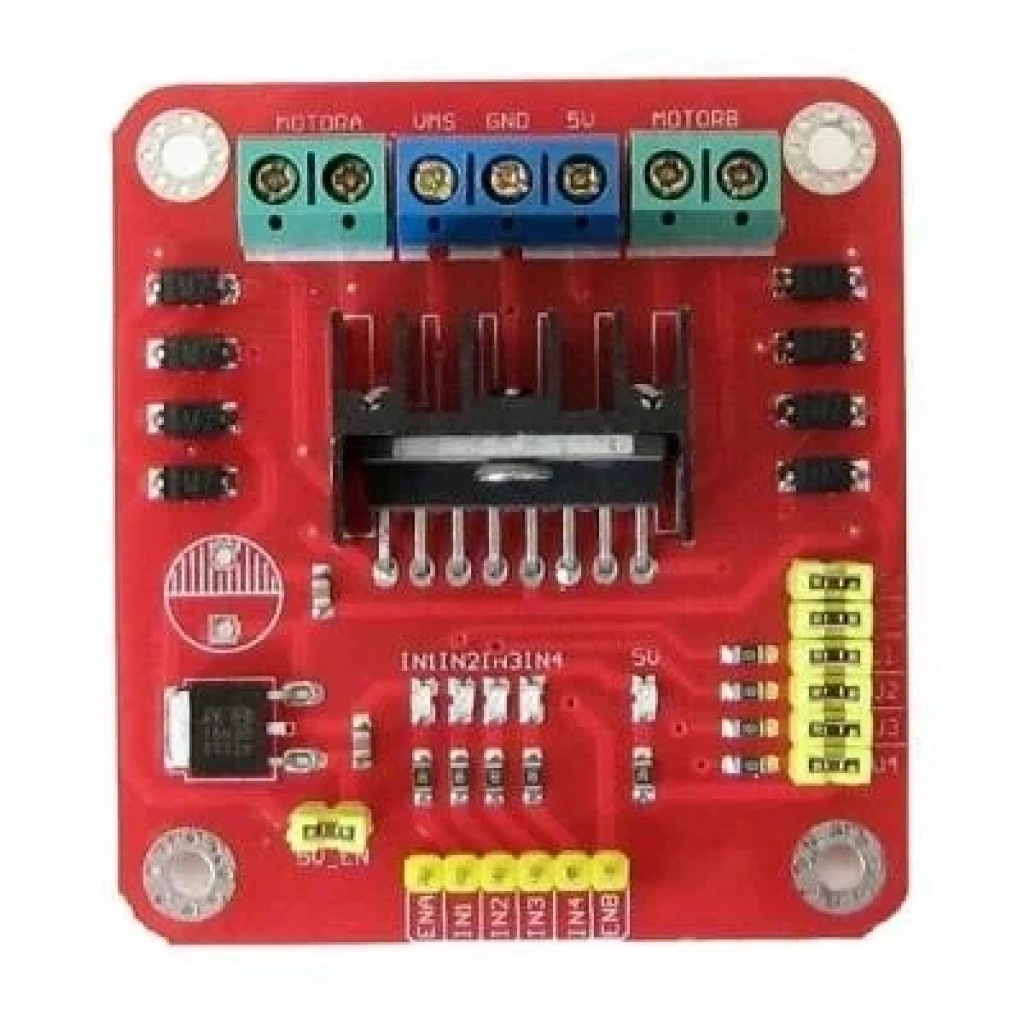

Pin Bağlantıları

ENA: Sol motoru aktif eden pin.
IN1: Sol motor 1. giriş
IN2: Sol motor 2. giriş
IN3: Sağ motor 1. giriş
IN4: Sağ motor 2. giriş
ENB: Sağ motoru aktif eden pin
MotorA: Sol motor çıkışı
MotorB: Sağ motor çıkışı
VMS: Besleme girişi (4.8V-24V)
GND: Toprak bağlantısı
5V: 5V çıkışı

Ek Bilgiler

CSA: Bir motor sürücü kanalının akım çıkışıdır. Jumper çıkarıldığında akım değeri analog olarak okunabilir.
CSB: B motor sürücü kanalının akım çıkışıdır. Jumper çıkarıldığında akım değeri analog olarak okunabilir.
V1, V2, V3, V4: Bu jumperlar, ilgili girişleri direk olarak 5V'a çekerek sürekli aktif hale getirir.
5V-EN: 7805 hattını aktif/pasif hale getiren jumperdır. Aktif edildiğinde 5V çıkışı kullanılabilir.

Ağırlık: 0.1 Kg
