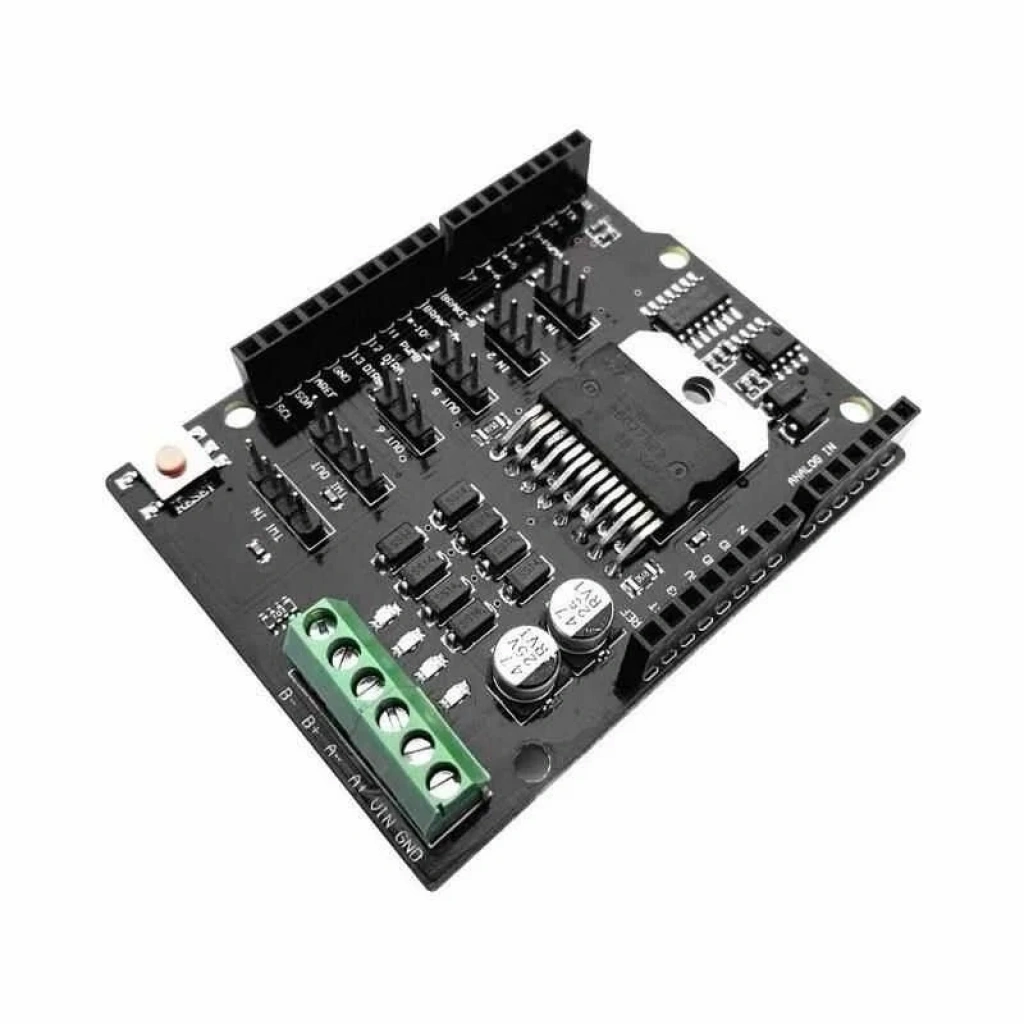

L298NH 2A Arduino Çift Motor Sürücü Shield

Urun Adi: L298NH 2A Arduino Çift Motor Sürücü Shield

L298NH 2A Arduino Çift Motor Sürücü Shield, projelerinizde iki DC motoru veya bir step motoru kolayca kontrol etmenizi sağlayan kullanışlı bir modüldür. L298N yongasına dayanarak tasarlanmış olan bu shield, özellikle röleler, solenoidler ve DC motorlar gibi endüktif yükleri sürmek için idealdir. Arduino kartınızla birlikte kullanarak motorların hızını ve yönünü bağımsız olarak ayarlayabilir, aynı zamanda motor akımını da ölçebilirsiniz.

Bu motor sürücü shield, hobi projelerinizden robotik uygulamalarına kadar geniş bir yelpazede kullanım imkanı sunar. Harici bir güç kaynağıyla çalıştığı için Arduino kartınızın USB portundan çekilen akım miktarını azaltır ve daha güçlü motorları sürmenizi sağlar.

Teknik Özellikler

L298NH shield'ın güç gereksinimleri nedeniyle, harici bir güç kaynağı kullanmanız önemlidir. Arduino kartına zarar vermemek için 7 ile 12V arasında bir güç kaynağı kullanmanız önerilir. Shield, kanal başına 2 amper (maksimum 4 amper) sağlayabilir.

L298NH Giriş ve Çıkış Pinleri

Bu shield, A ve B olarak adlandırılan iki ayrı kanal içerir. Her kanal, motoru sürmek veya algılamak için Arduino pinlerinden 4'ünü kullanır.

• Yön: D12, D13
• PWM: D3, D11
• Fren: D9, D8
• Akım Algılama: A0, A1

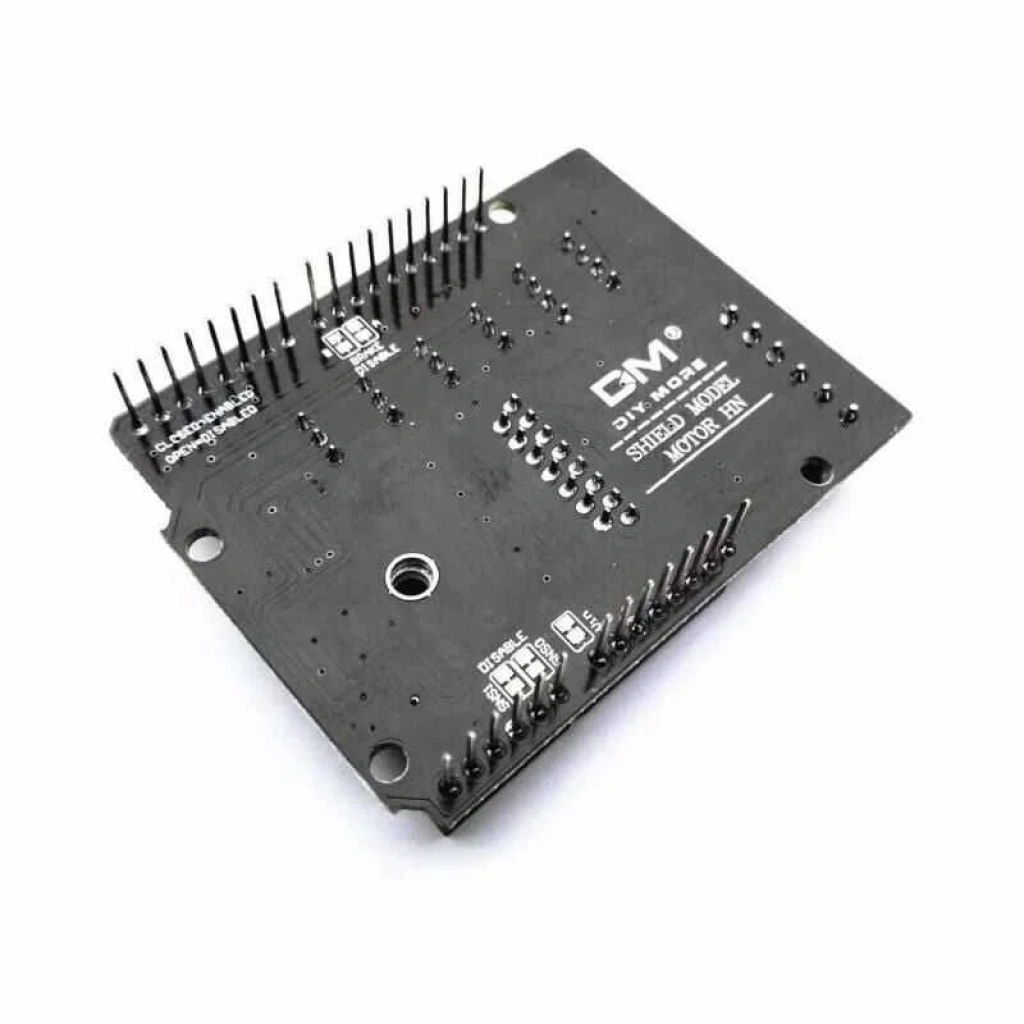

Fren ve akım algılama özelliklerine ihtiyacınız yoksa veya uygulamanız için daha fazla pine ihtiyacınız varsa, shield'ın arka tarafındaki ilgili jumper'ları keserek bu özellikleri devre dışı bırakabilirsiniz.

Motor Bağlantısı

Fırçalı DC motorlar için, her kanalın (+) ve (-) vidalı terminallerine motor tellerini bağlayarak iki DC motoru çalıştırabilirsiniz. Motor hızını DIR pinleri ve PWM sinyalleriyle kontrol edebilirsiniz. Fren pinlerini (YÜKSEK seviyeye getirilerek) kullanarak motorları etkin bir şekilde durdurabilirsiniz. DC motordan geçen akımı SNS0 ve SNS1 pinlerini okuyarak ölçebilirsiniz. Bu pinler, kanal başına 2A akım için 3,3V değerinde bir çıkış verir.

Ağırlık

0.5 Kg
