L9110 4 Kanal Dc Motor Sürücü Kartı

L9110 4 Kanal Dc Motor Sürücü Kartı

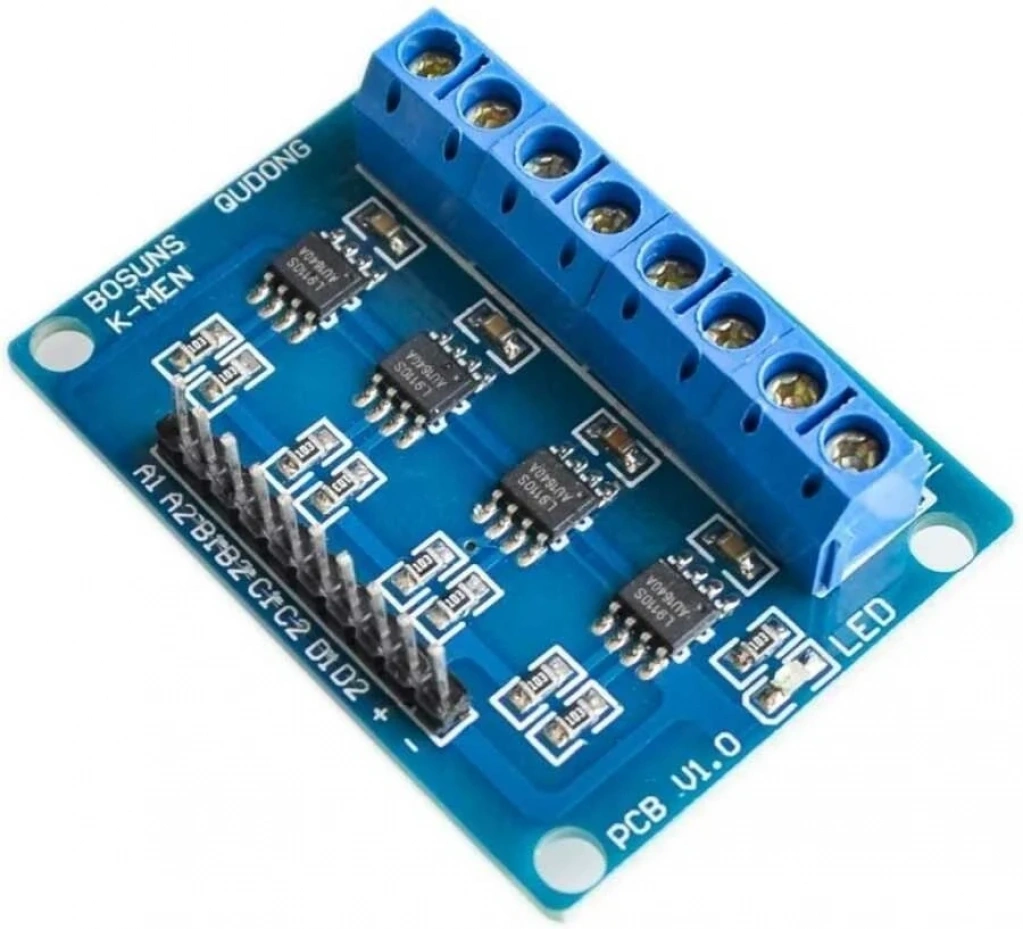

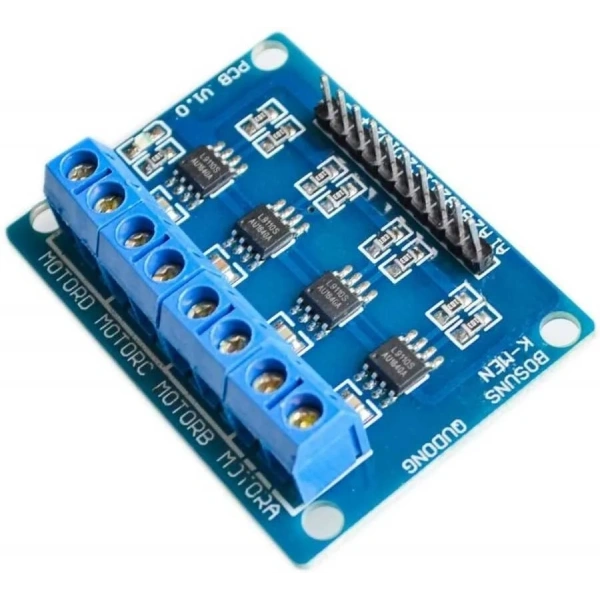

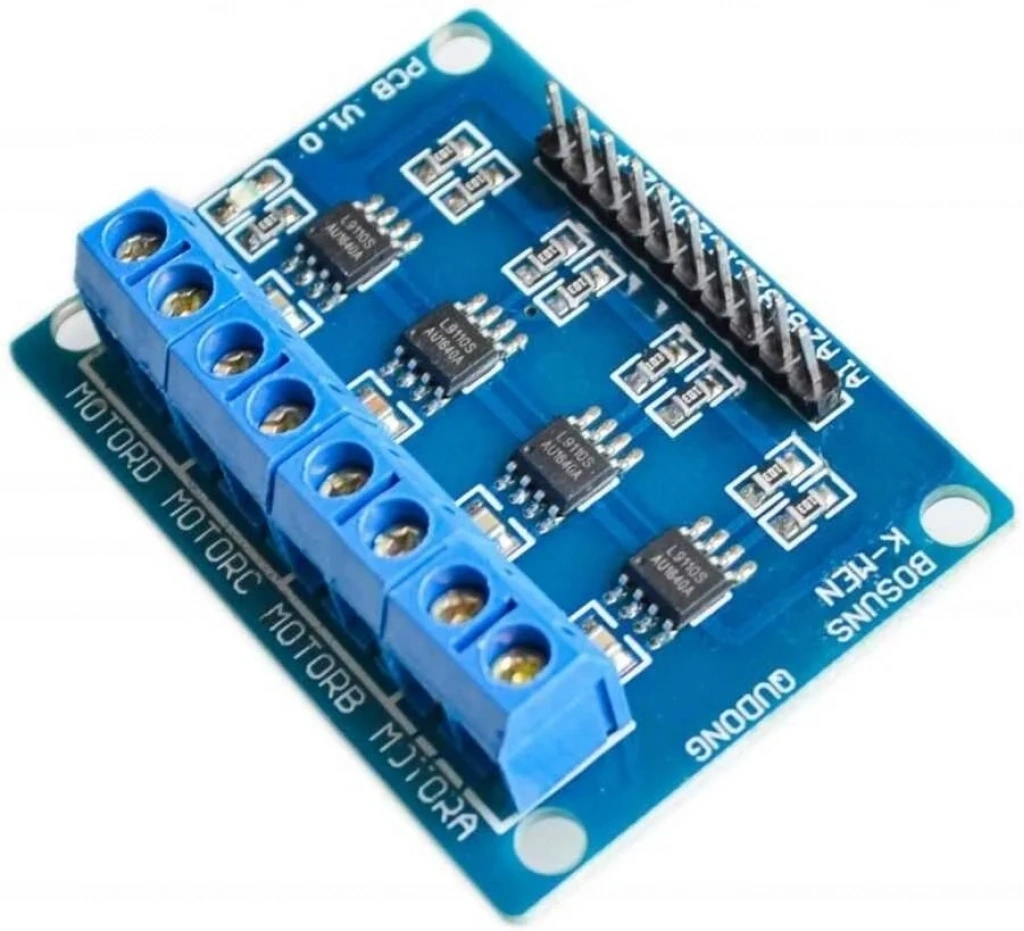

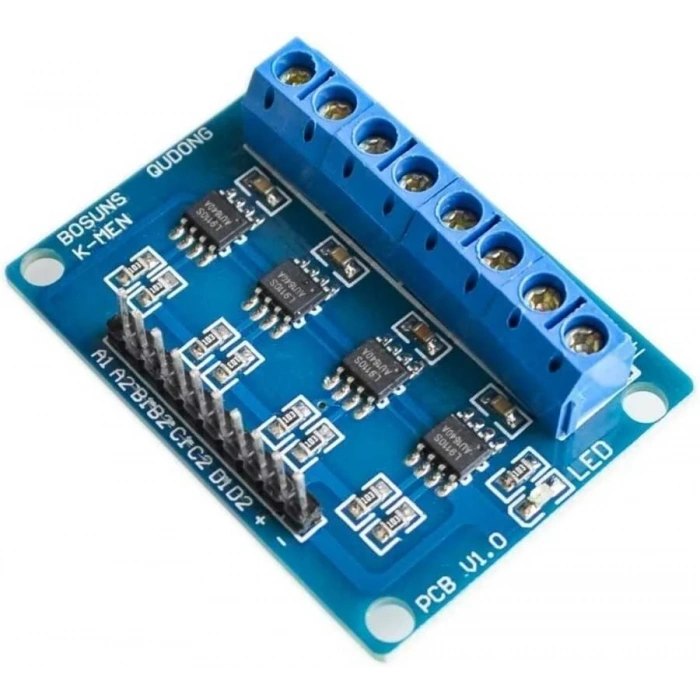

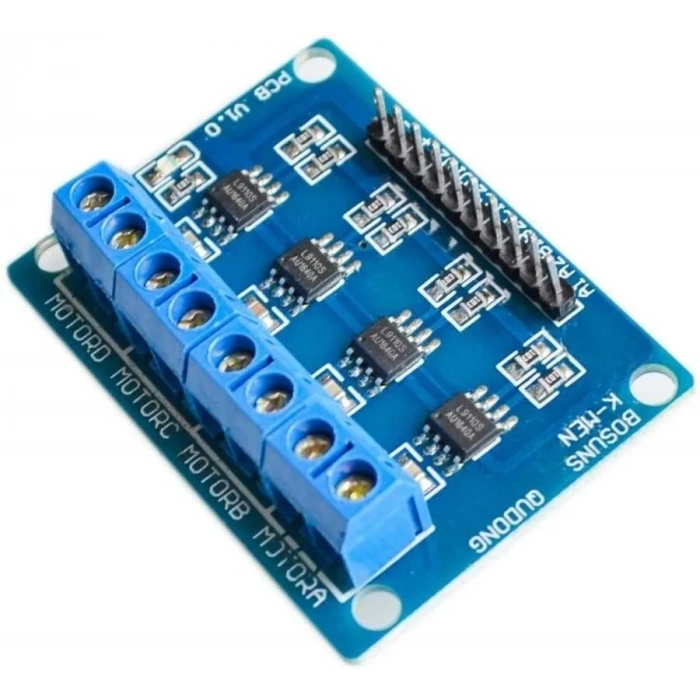

L9110 4 Kanal DC Motor Sürücü Kartı, dört adet DC motoru tek bir devre üzerinden kontrol etmenizi sağlayan pratik bir çözümdür. Özellikle dört tekerlekten çekişli (4WD) araç projeleri için ideal olan bu kart, aynı zamanda mini sumo robotlar, çizgi izleyen robotlar ve çeşitli motor kontrol uygulamalarında da rahatlıkla kullanılabilir. Kart üzerinde dört adet L9110 motor sürücü entegresi bulunmaktadır.

Bu sürücü kartı ile 2.5-12V arasındaki giriş gerilimiyle her iki yönde dört ayrı DC motoru kontrol edebilirsiniz. Sürücü çıkış gerilimi 7,6V'tur, bu da 6V'luk motorlarla uyumlu bir kullanım sunar. Her kanal, sürekli olarak 800mA ve anlık olarak 2A'e kadar akım sağlayabilir. Enable pini bulunmadığından kanallar sürekli aktiftir ve PWM sinyallerini doğrudan giriş pinlerine uygulayabilirsiniz.

Teknik Özellikler

Pin Bağlantıları

• A1: 1.motor 1.girişi
• A2: 1.motor 2.girişi
• B1: 2.motor 1.girişi
• B2: 2.motor 2.giriş
• C1: 3.motor 1.giriş
• C2: 3.motor 2.giriş
• D1: 4.motor 1.giriş
• D2: 4.motor 2.giriş
• GND: Toprak bağlantısı
• Vcc: Besleme Gerilimi

Öne Çıkan Avantajlar

• Dört ayrı motoru aynı anda kontrol etme imkanı sunar.
• 7,5V'a kadar gerilim sağlayabilir.
• Kompakt boyutları (31 mm x 22 mm) sayesinde projelerde yer kaplamaz.
• Düşük ağırlığı (7 gr) ile taşınabilir uygulamalar için uygundur.

L9110 datasheet'ine ulaşarak ürün hakkında daha detaylı bilgi edinebilirsiniz.
