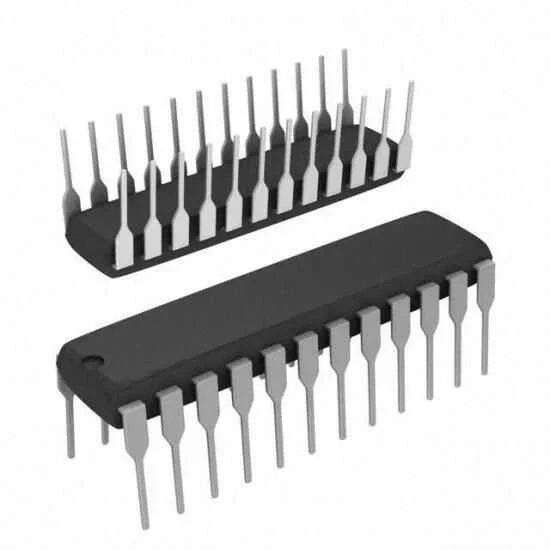

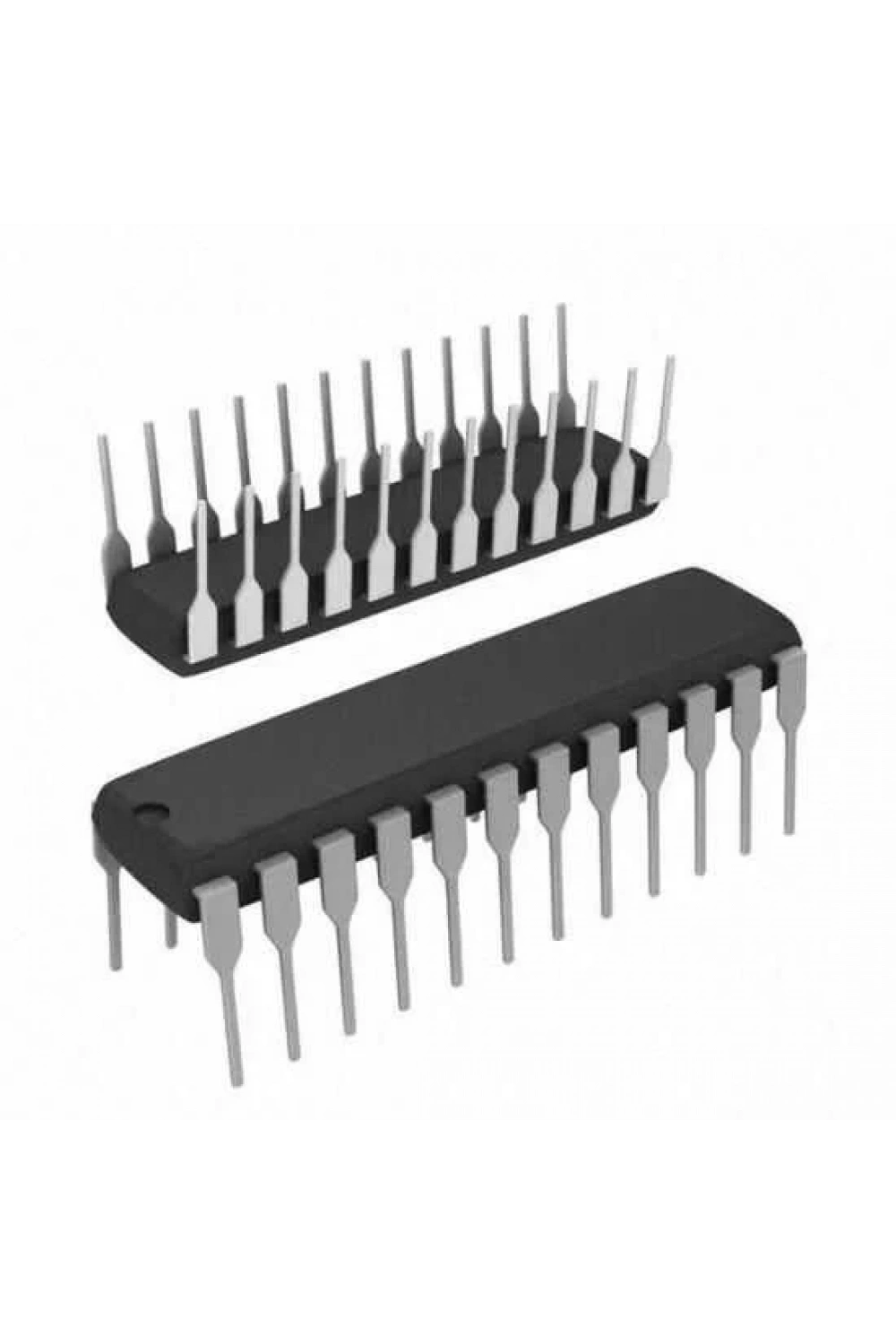

MAX7219 DIP24 Entegre
MAX7219 DIP24 Entegre, mikroişlemcileri 7 segmentli LED ekranlara, çubuk grafiklere veya 64 ayrı LED’e bağlamak için kullanılan, seri giriş/çıkış ortak katot sürücüsüdür. MAX7219 ve MAX7221 olarak da bilinen bu entegre, 8 basamağa kadar LED ekranları kolayca kontrol etmenizi sağlar.

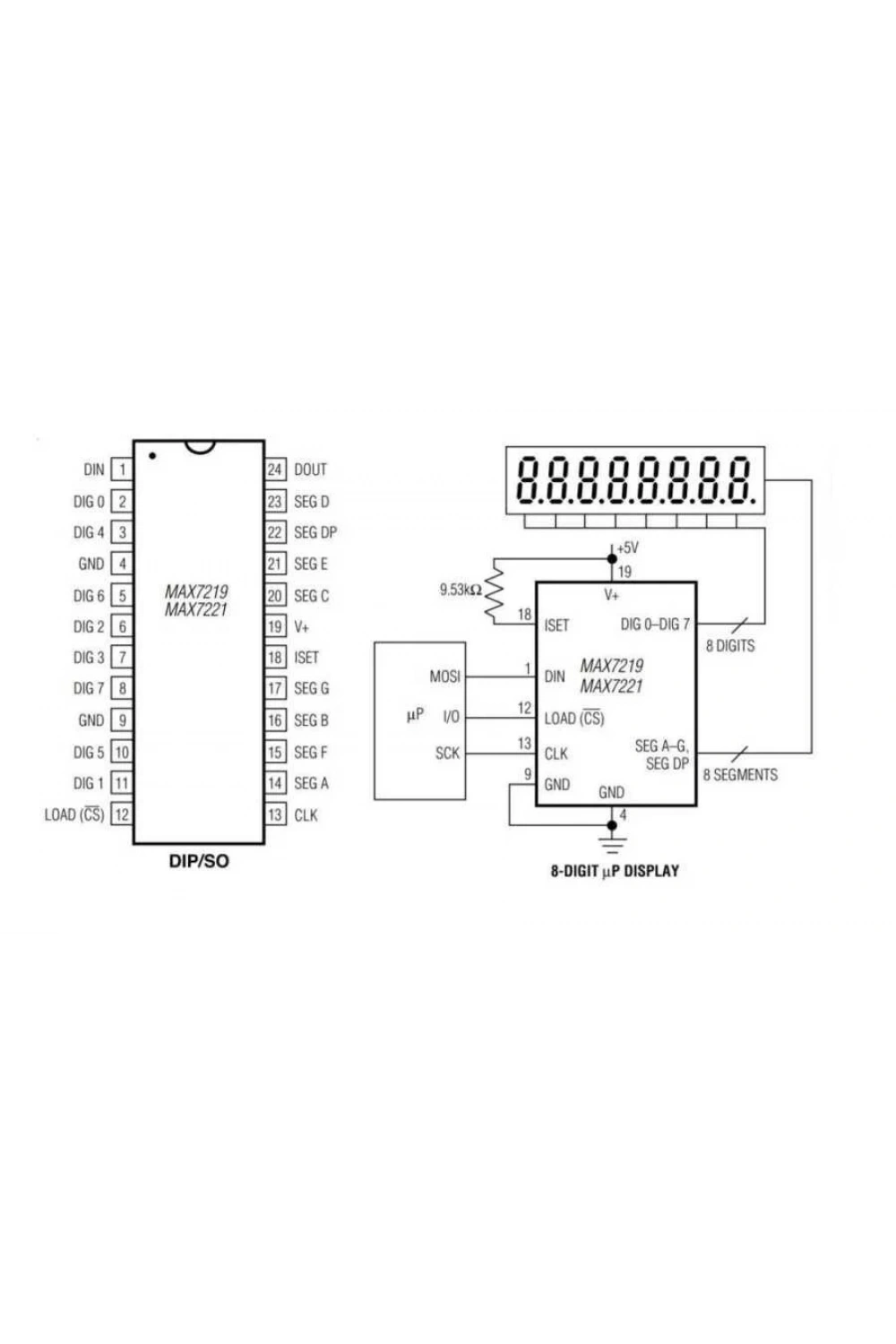

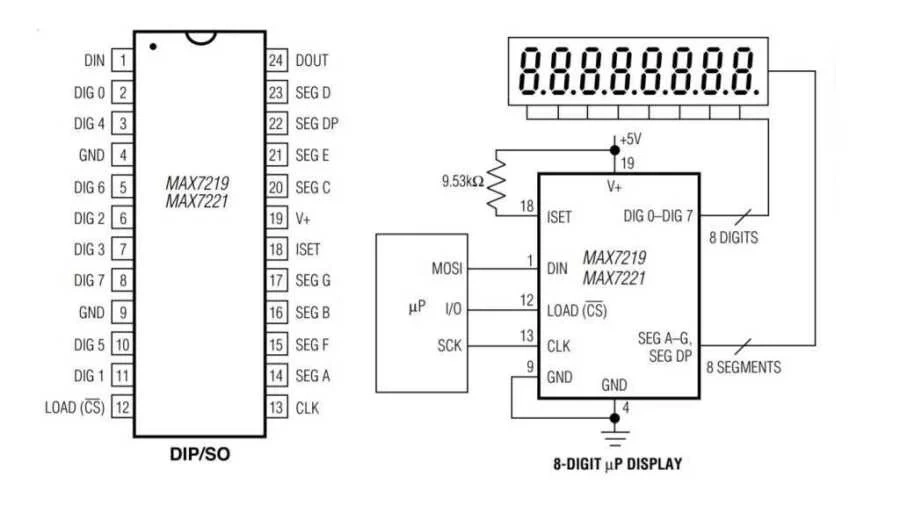

Bu entegre içerisinde BCD-B kod çözücü, çoklu tarama devresi, segment ve basamak sürücüleri ile 8x8 statik RAM bulunur. Bu sayede her bir basamağın verisi entegre içerisinde saklanabilir. Ekran parlaklığını ayarlamak için yalnızca bir adet harici direnç yeterlidir. Kolay bağlantı için 4 telli seri arabirimi sayesinde yaygın olarak kullanılan mikroişlemcilerle uyumludur.
Teknik Özellikler
| Özellik | Değer |
| Besleme gerilimi | 4-5.5V |
| Segment Sayısı | 64 |
| Pin Sayısı | 24 |
| Paket Tipi | DIP-24 |
| Entegre Kodu | MAX7219 / MAX7221 |
Uygulama Alanları
- Çubuk Grafik Ekranlar
- Endüstriyel Kontrolörler
- LED Matrix Ekranlar
- Panel Ölçerler
Öne Çıkan Avantajlar
- Düşük güç tüketimi (150µA kapatma modu)
- Analog ve dijital parlaklık kontrolü
- 1 ila 8 basamak görüntüleme seçeneği
- Test modu ile tüm LED'leri kontrol etme imkanı
- Tek tek rakamları yeniden yazmadan güncelleme özelliği
- Kullanıcıya kod çözme seçeneği sunması
