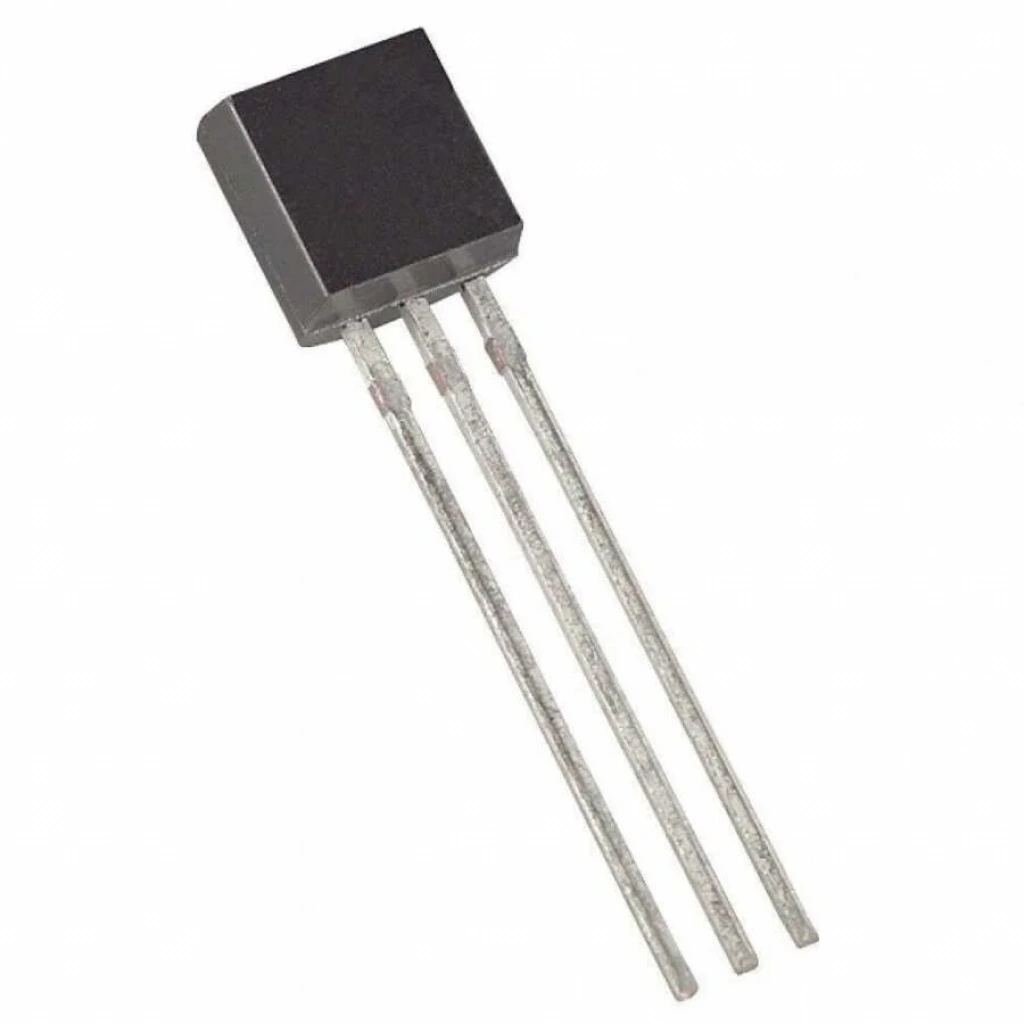

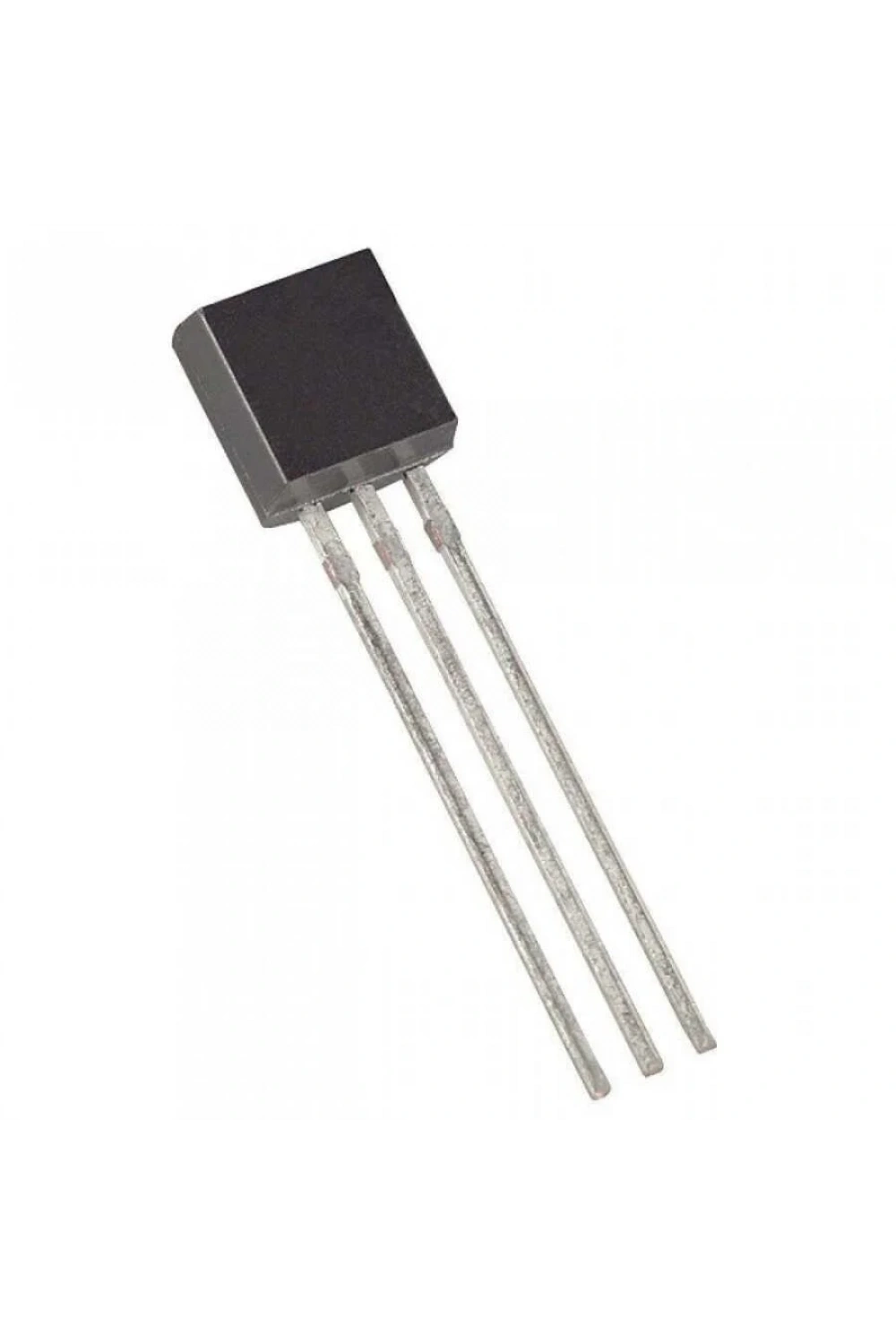

MPSA13 TO92 NPN Transistör

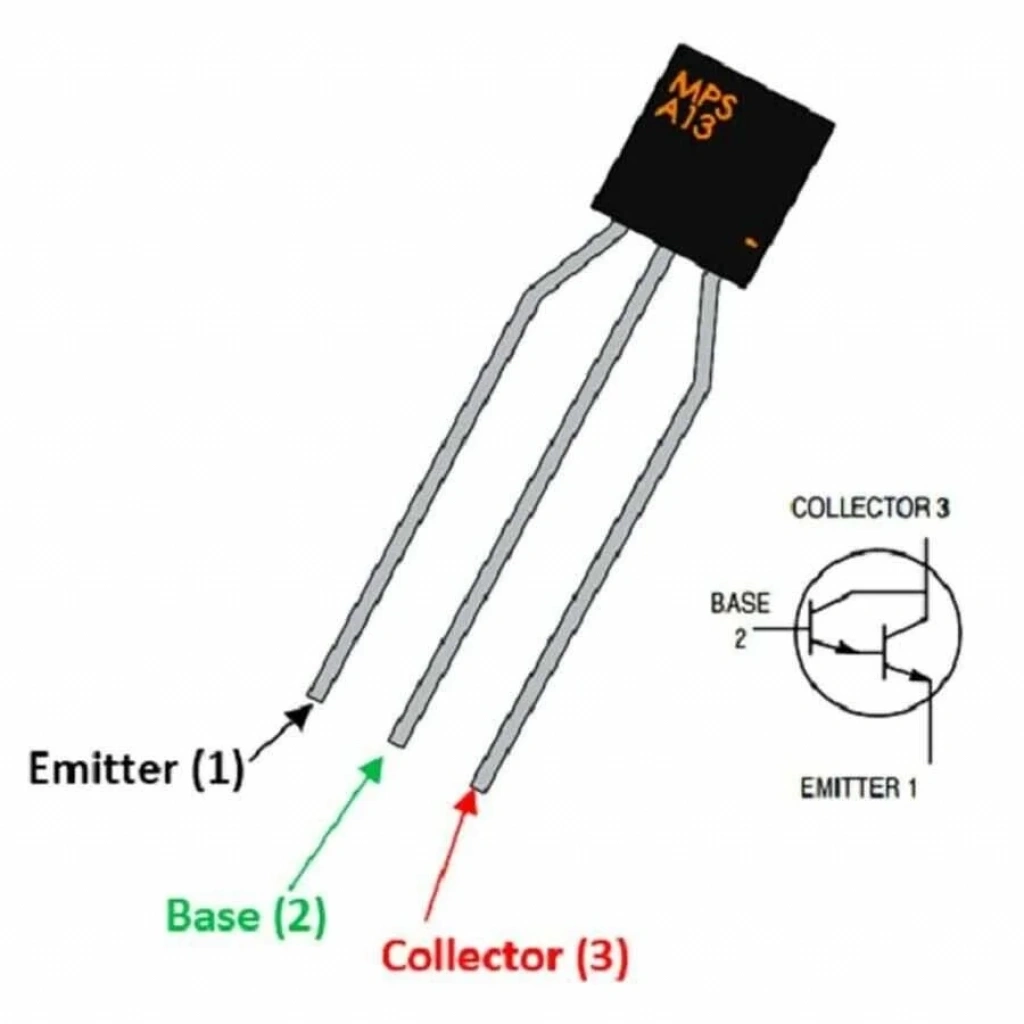

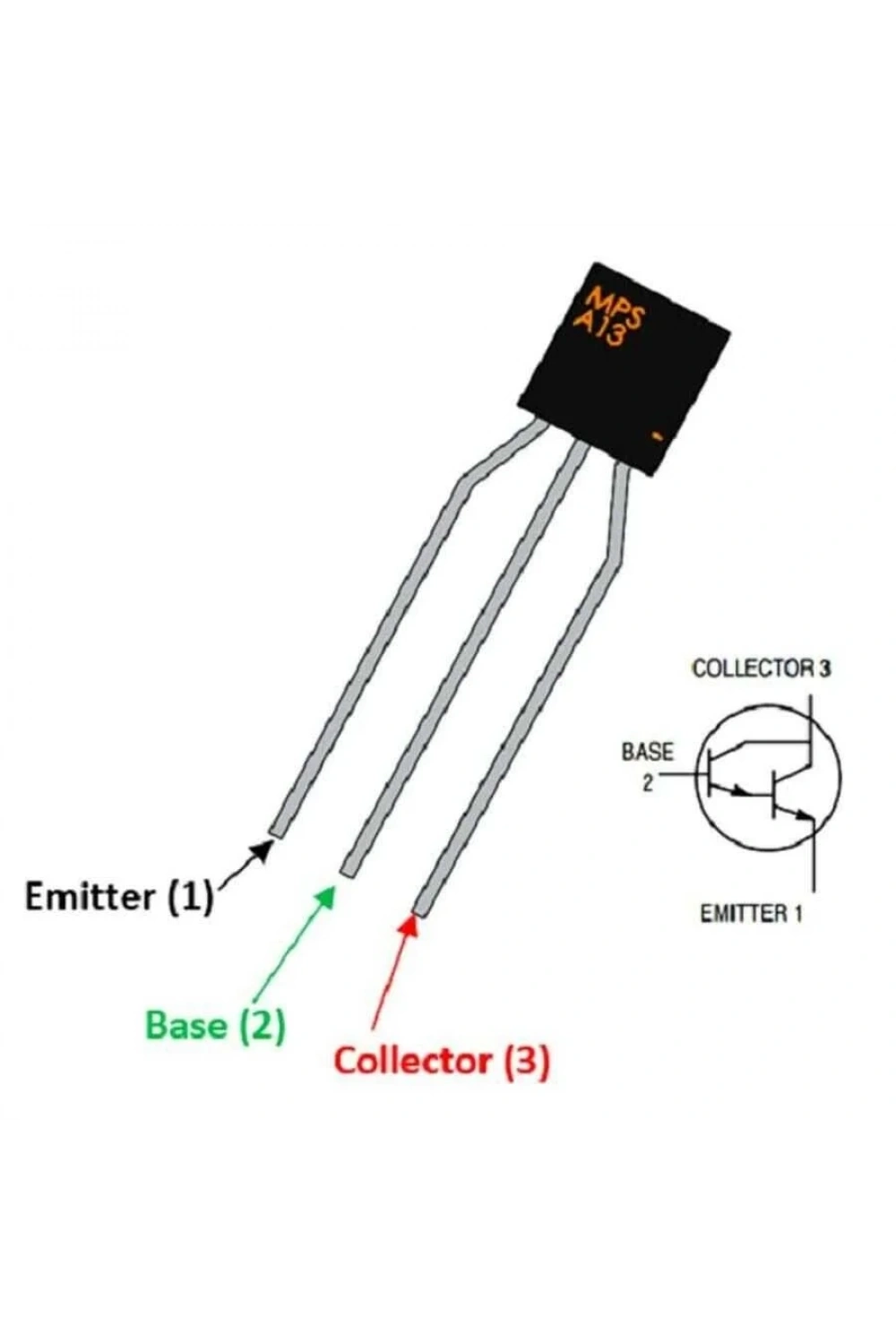

MPSA13, TO-92 paketinde tasarlanmış olan bir NPN darlington transistördür. Bu transistör, içinde darlington çifti olarak adlandırılan özel bir bağlantıya sahip olup, iki transistör veya aynı tipte iki transistörün bir araya gelmesiyle oluşur. Bu yapı sayesinde 5000'lik yüksek bir DC akım kazancına ulaşır, böylece kollektör ve emitör uçlarından geçen akımlar çok az seviyede doyuma ulaşacaktır. Maksimum kollektör-yayıcı doyma gerilimi sadece 1.5V olup, bu da düşük gerilimli uygulamalarda kullanımını kolaylaştırır. Transistörün maksimum kollektör akımı 500mA (0,5A) seviyesindedir ve bu değer, çeşitli yükleri güvenle sürmek için yeterlidir. Ayrıca, maksimum toplayıcı kaybı 625 mW olan bu komponent, ses ve diğer sinyal uygulamalarında amplifikatör ve ön amplifikatör olarak da tercih edilebilir.
Eşdeğer Transistörler
Bu modelin yerine kullanılabilecek bazı alternatifler arasında MPSA14, MPSA12, 2SC982, 2N6426, MPSW45, ECG46, 2N5525, 2N5306, 2N6427, 2SC1472, BC517 ve 2N7051 bulunmaktadır. Ancak, bu transistörlerin pin konfigürasyonları MPSA13'ten farklı olabileceği için, devreye takmadan önce pin düzenlerinin kontrol edilmesi önerilir.
Kullanım Alanları
- Ses preamplifikatörleri
- Ses yükseltici devreleri
- Sensör devreleri
- 0,5A'nın altında yüklerin anahtarlanması
- Motor sürücü devreleri
Özellikleri
| Paket Tipi | TO-92 |
| Transistör Tipi | NPN Darlington |
| Maksimum Kollektör Akımı (IC) | 500mA |
| Maksimum Toplayıcı-Verici Gerilimi (VCE) | 30V |
| Maksimum Kollektör-Baz Gerilimi (VCB) | 30V |
| Maksimum Verici-Baz Gerilimi (VEBO) | 10V |
| Maksimum Toplayıcı Dağılımı (Pc) | 625 mW |
| Maksimum Geçiş Frekansı (fT) | 125 MHz |
| DC Akım Kazancı (hFE) | 5000 (minimum ve maksimum) |
| Saklama ve Çalışma Sıcaklığı | -55°C ile +150°C arasında |
