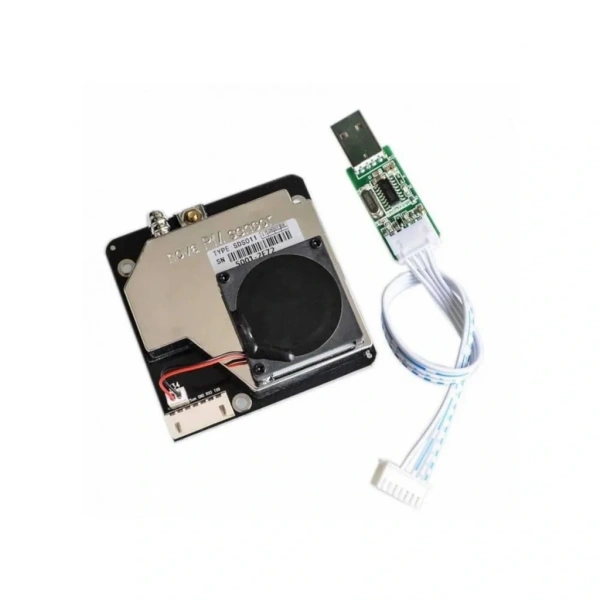

Nova SDS011 PM2.5 Hava Kalite Sensörü Toz Algılayıcı

Nova SDS011 PM2.5 Hava Kalite Sensörü Toz Algılayıcı

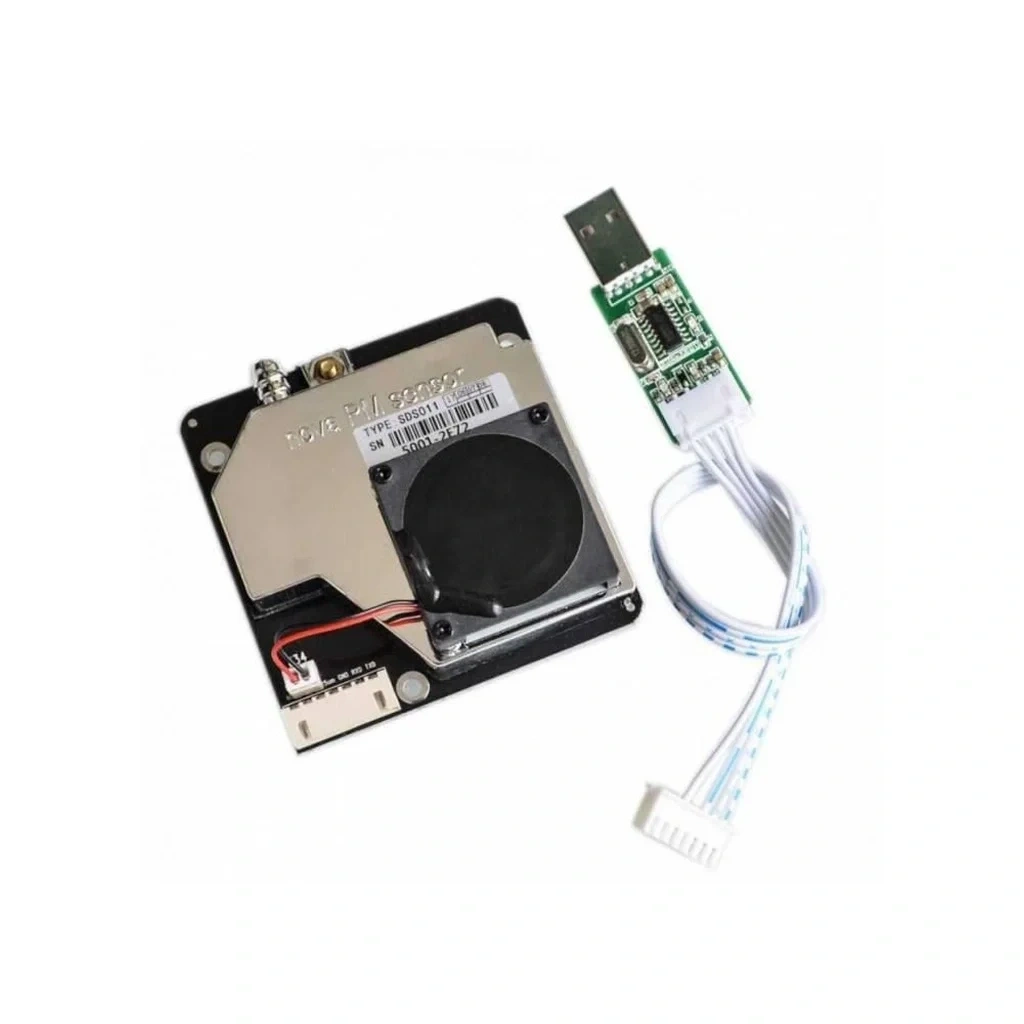

Nova SDS011 PM2.5 Hava Kalite Sensörü, lazer tarama teknolojisiyle havadaki ince parçacıkları algılayarak ortamdaki hava kalitesi hakkında bilgi edinmenizi sağlar. 0.3-10 µm boyutundaki parçacıkları hassas bir şekilde ölçebilen bu sensör, özellikle mikrokontrolcü projelerinizde kullanıma uygundur. Sensör modülü, USB-UART adaptörü (CH340) ve bağlantı kablosu ile birlikte gelir, böylece kolayca kurulum yapabilir ve kullanmaya başlayabilirsiniz.

Teknik Özellikler

Çalışma Prensibi

Nova SDS011, tarama alanındaki parçacıkların lazer ışığıyla etkileşimini temel alır. Parçacıklar lazer ışığını saçarak geri yansıtır ve bu yansıyan ışık elektriksel sinyale dönüştürülür. Elde edilen sinyal, parçacık miktarını temsil eder ve seri haberleşme yoluyla mikrokontrolcüye veya bilgisayara aktarılır.

Uygulama Alanları

• Hava kalitesi izleme sistemleri
• Mikrokontrolcü tabanlı projeler (Arduino, Raspberry Pi vb.)
• Ortam temizleme cihazları
• Akıllı ev uygulamaları
• Hava sensörleri ağları

Öne Çıkan Avantajlar

• Yüksek hassasiyet: 0.3 µg/m³ çözünürlük sayesinde ince parçacıkları bile algılar.
• Hızlı tepki süresi: Ortamdaki değişiklikleri 1 saniyeden kısa sürede algılar.
• Kullanım kolaylığı: UART arayüzü sayesinde kolayca entegre edilebilir.
• Güvenilirlik: Lazer algılama teknolojisiyle doğru ve güvenilir sonuçlar verir.
• Kompakt tasarım: Küçük boyutları sayesinde projelerinizde yer kaplamaz.

Pin Bağlantıları

• NC: Bağlı değil
• 1μm: PM2.5: 0-999μg/m³, PWM çıkış
• 5V: 5V DC giriş
• 2.5μm: PM10: 0-999 μg/m³, PWM çıkış
• GND: Toprak hattı
• RXD: RX UART data (3.3V)
• TXD: TX UART data (3.3V)

Haberleşme Protokolü Detayları

Message header: AA

Order: C0

Data 1: PM2.5 low byte

Data 2: PM2.5 high byte

Data 3: PM10 low byte

Data 4: PM10 high byte

Data 5: 0(reserved)

Data 6: 0(reserved)

Checksum: checksum

Message trailer: AB

Checksum: data 1 + data 2 + ... + data 6

PM2.5 data content: PM2.5 (ug/m³) = ((PM2.5 high byte*256) + PM2.5 low byte)/10

PM10 data content: PM10 (ug/m³) = ((PM10 high byte*256) + PM10 low byte)/10
