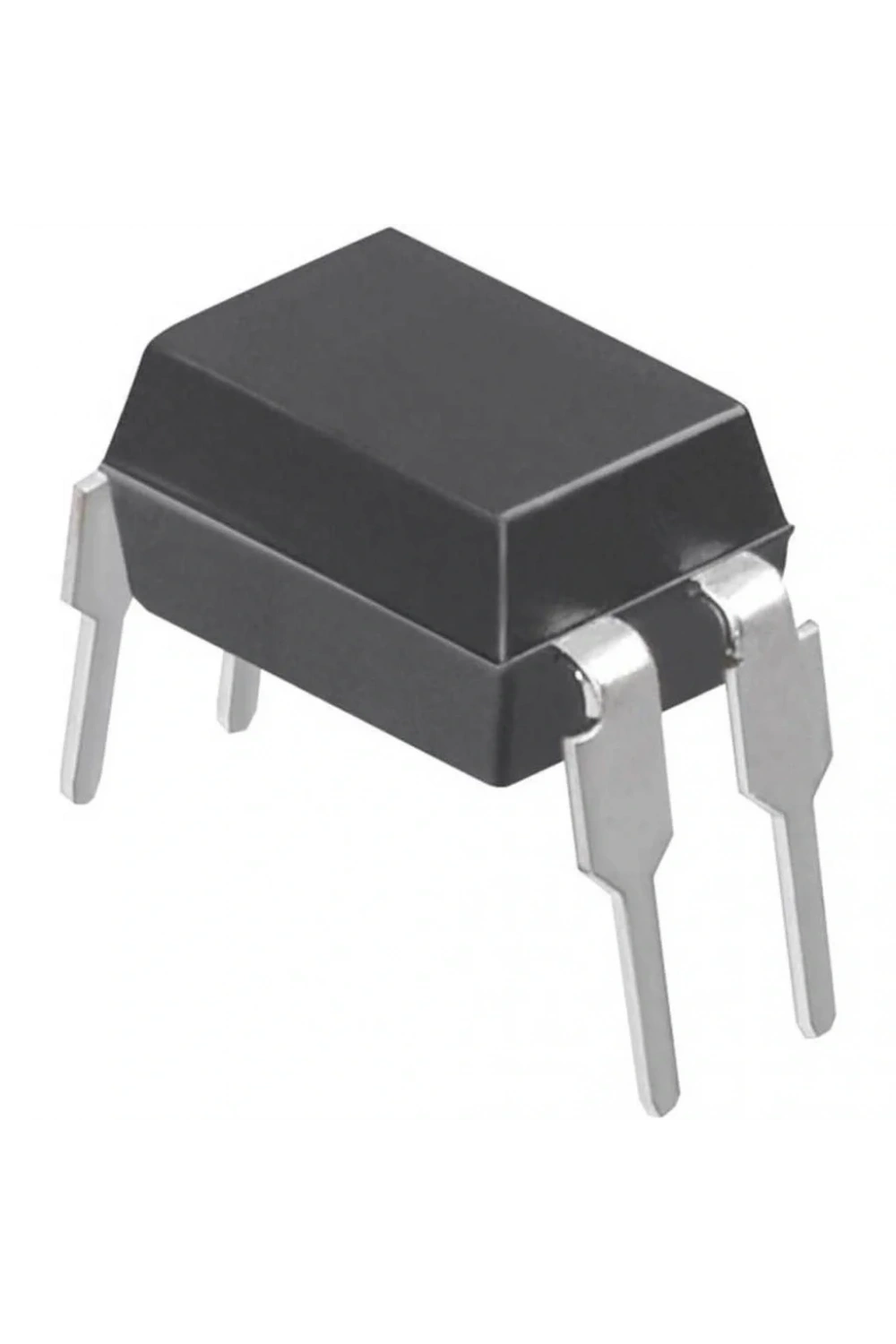

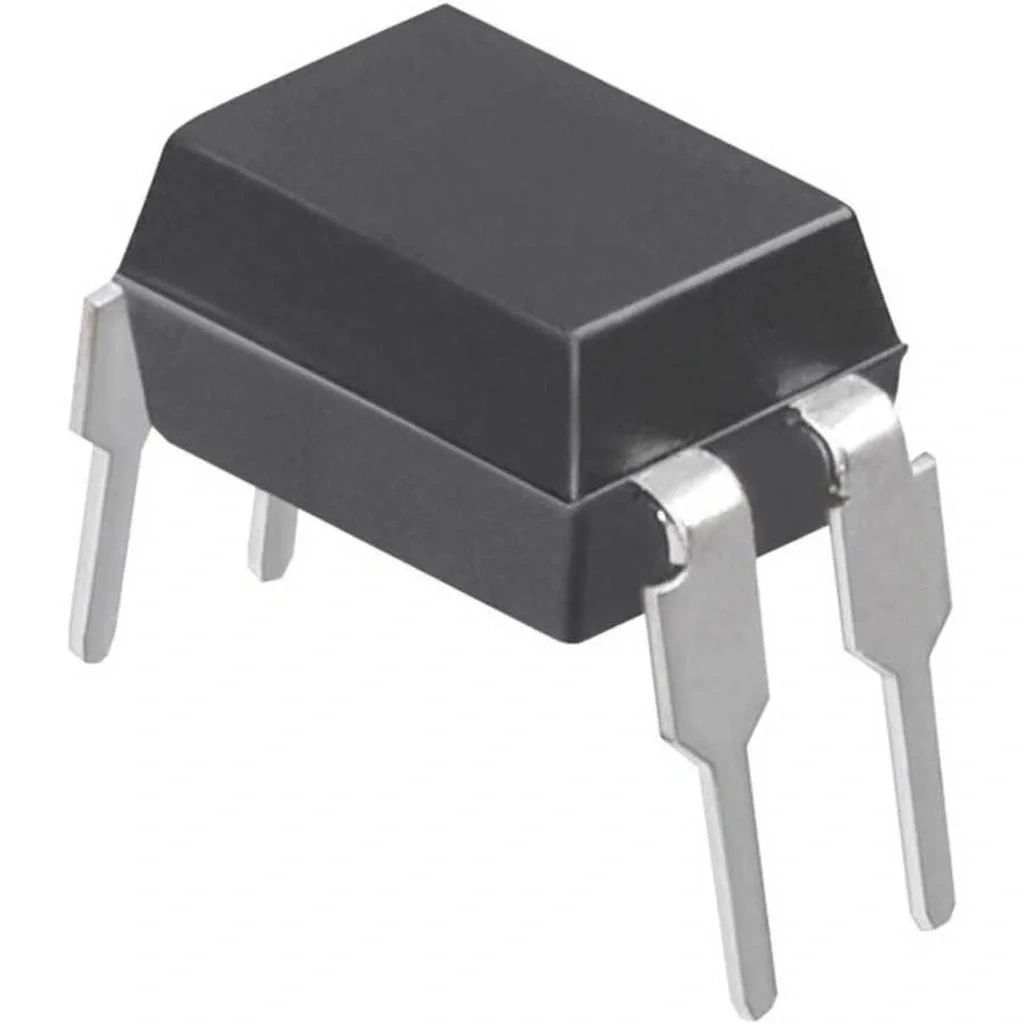

PC816 Optokuplör Dip-4
PC816 Optokuplör, devrelerinizde güvenilir ve etkili sinyal izolasyonu sağlamak için tasarlanmıştır. Giriş ve çıkış arasında elektriksel izolasyon sunan bu optokuplör, özellikle gürültülü ortamlarda ve yüksek voltajlı uygulamalarda devre performansını artırır. Kompakt tasarımı ve kolay kullanımı sayesinde projelerinizde pratik bir çözüm sunar.
Teknik Özellikler
| Özellik | Değer |
| Giriş Tipi | LED (kızılötesi) |
| Çıkış Tipi | Foto-transistör |
| İzolasyon Voltajı | 5000V RMS (min) |
| Giriş Akımı (IF) | 20 mA (maksimum) |
| Çıkış Akımı (IC) | 50 mA (maksimum) |
| Çalışma Voltajı | 70V (maksimum VCE) |
| Geçiş Hızı (Rise/Fall Time) | Yaklaşık 4 µs |
| İletim Oranı (CTR) | %50 - %600 |
| Çalışma Sıcaklık Aralığı | -30°C ~ 100°C |
| Kılıf Tipi | DIP-4 |
Uygulama Alanları
PC816 optokuplörler, sinyal izolasyonu gerektiren geniş bir uygulama yelpazesinde kullanılır:
- Mikrodenetleyiciler ve PLC’ler
- Dijital kontrol devreleri
- Anahtarlama güç kaynakları (PWM kontrol devreleri)
- Endüstriyel otomasyon sistemleri (motor sürücüler, sensörler)
- Tıbbi elektronik cihazlar
- Yüksek gürültüye sahip ortamlarda sinyal koruması
Öne Çıkan Avantajlar
- Yüksek İzolasyon: 5000V RMS izolasyon voltajı sayesinde güvenli veri transferi sağlar.
- Kompakt Tasarım: DIP-4 kılıfı sayesinde devre üzerinde minimum yer kaplar ve kolay montaj imkanı sunar.
- Geniş İletim Oranı (CTR): %50 ile %600 arasında değişen iletim oranı sayesinde farklı uygulamalara uyum sağlar.
- Hızlı Geçiş Süresi: Yaklaşık 4 µs geçiş süresiyle hızlı anahtarlama gerektiren devreler için idealdir.
- Düşük Güç Tüketimi: LED girişi sayesinde enerji verimliliği sağlar.
Paket İçeriği
1 adet PC816 Optokuplör Dip-4
