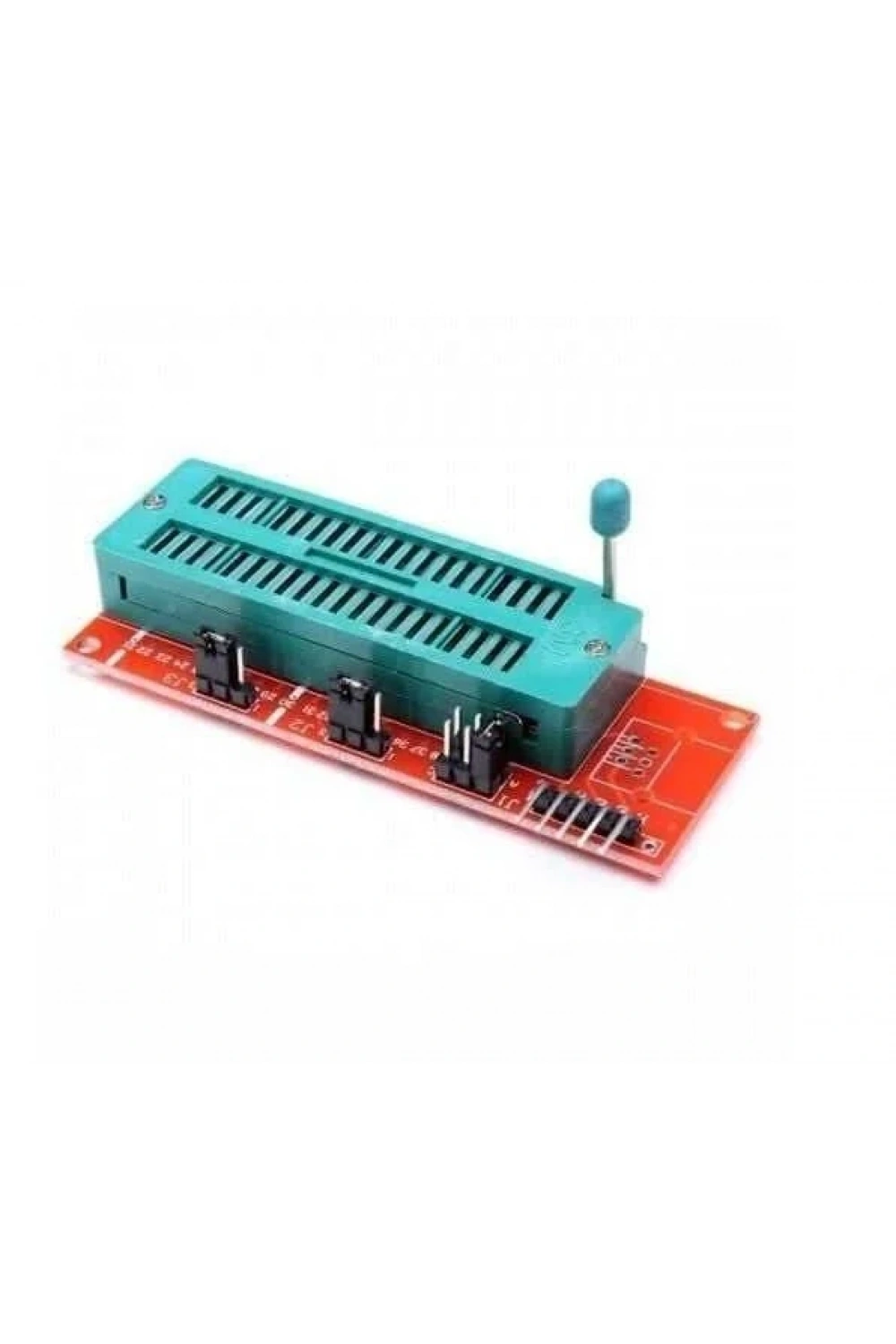

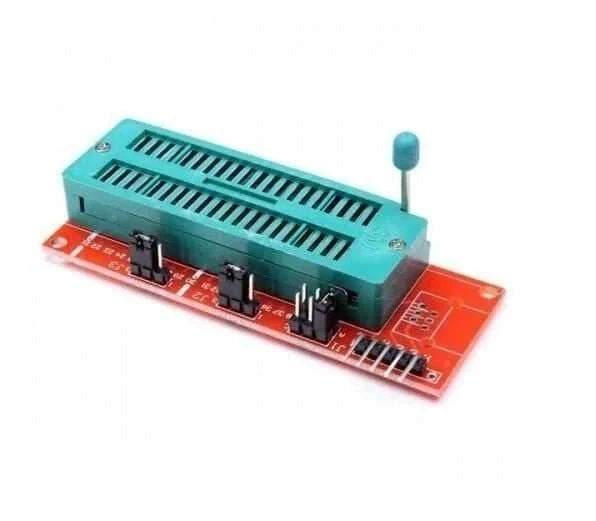

PICKIT 2 PICKIT 3 Zif Soket Adaptörü
Asagidaki duz metni semantik HTML yapisina donustur (yukaridaki kurallara gore):
PICKIT 2 ve PICKIT 3 programlayıcılar için tasarlanmış bu ZIF soket adaptörü, PIC mikrodenetleyicilerinizi programlama sürecini önemli ölçüde kolaylaştırır. Genellikle PIC programlayıcıları sadece ICSP çıkış soketine sahip olduğundan, programlama için gerçek devrelerin breadboard üzerinde veya baskılı devre kartlarında kurulması gerekebilir. Bu durum, kurulum zorlukları ve kablo bağlantılarında oluşabilecek hatalar nedeniyle zaman kaybına neden olabilir. Bu ZIF soket adaptörü, bu zorlukları ortadan kaldırarak daha hızlı ve güvenilir bir programlama deneyimi sunar.

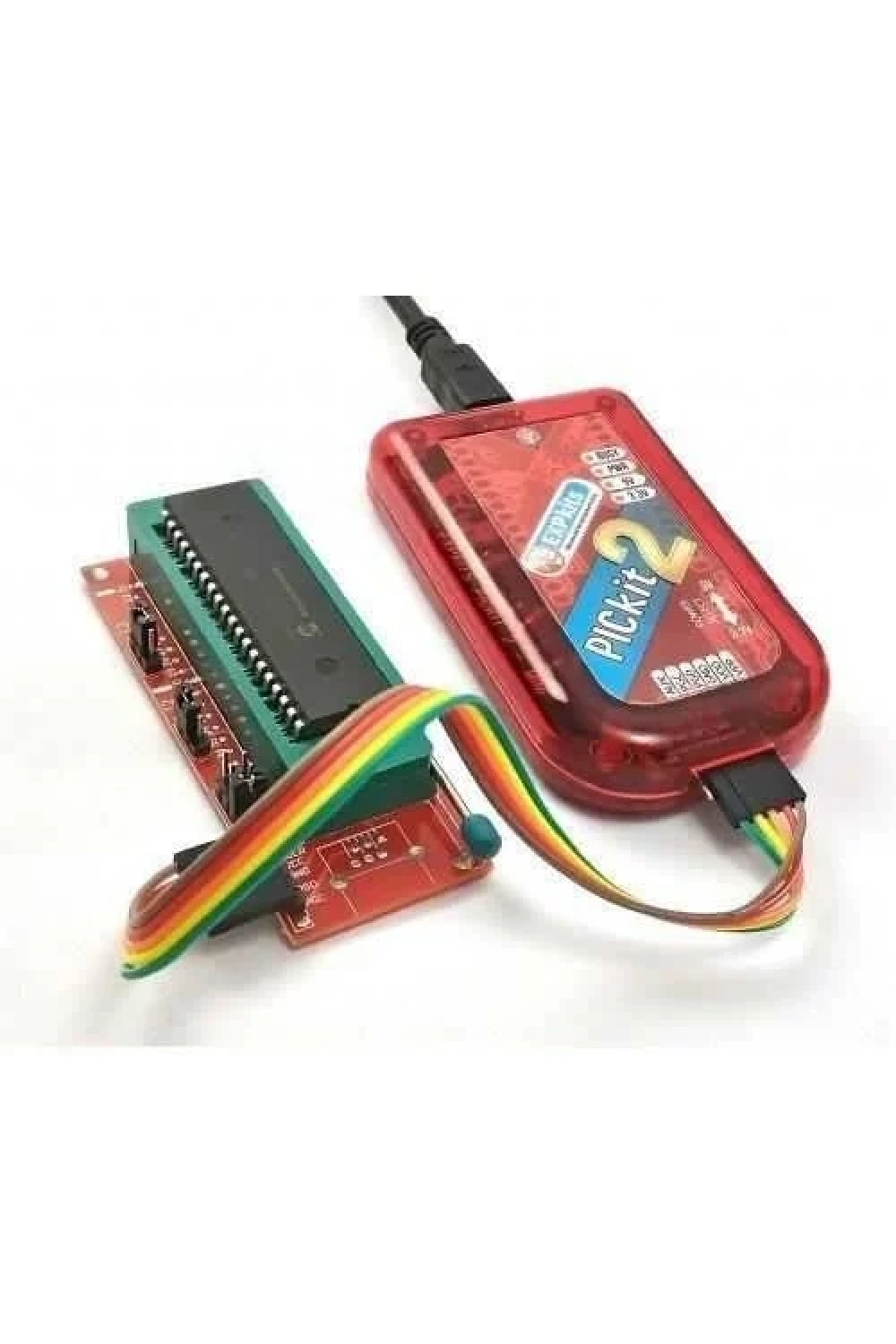

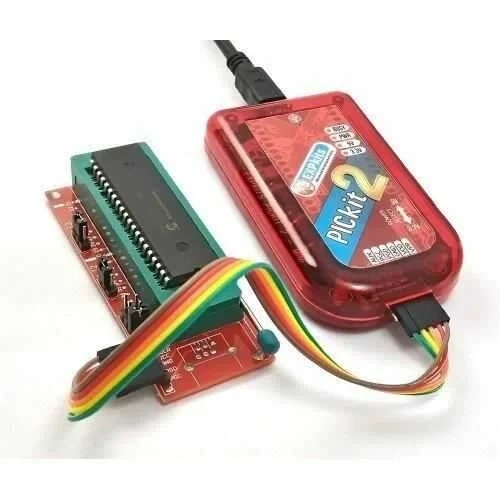

Değişik pin sayılarına göre ayarlanabilen yapısıyla geniş bir uyumluluk aralığına sahiptir. Programlayıcınız ile ZIF soketi arasında 5 pin ICSP bağlantısı kurmanız yeterlidir. Soket üzerinde bulunan 3 adet jumper ayarı sayesinde farklı PIC tiplerine uyum sağlayabilirsiniz. Soket altında, 40 pin, 28 pin, 18 pin gibi farklı PIC pin sayıları için jumperların doğru konumlandırılması gerektiği belirtilmiştir. Örneğin, 40 pinlik bir PIC için 1 numaralı jumper'ın mandal tarafına denk gelecek şekilde takılması gerekir (J1=A, J2=2-3, J3=2-3). PIC10FX dışındaki tüm PIC'lerin 1 numaralı pininin mandal tarafına denk geldiği şekillerle gösterilmiştir.
Teknik Özellikler
| Özellik | Değer |
| 18 pin | Evet |
| 20 pin | Evet |
| 28 pin | Evet |
| 40 pin | Evet |
| 5 pin | Evet |
| PIC10FX | Evet |
| PIC16 | Evet |
| PIC16F57 | Evet |
Uygulama Alanları
- PIC16/18XX serisi 40 pin PIC'ler
- PIC16/18XX serisi 28 pin PIC'ler
- PIC16/18XX serisi 18 pin PIC'ler
- 8 - 14 - 20 pin PIC'ler
- 10FXX serisi PIC'ler
- PIC16F57
Paket İçeriği
- 1 Adet PICKIT 2 PICKIT 3 ZIF Soket Adaptörü
Ağırlık: 0.05 Kg.
