Qualcomm Q3.0 Hızlı Şarj Devresi 5V & 9V & 12V

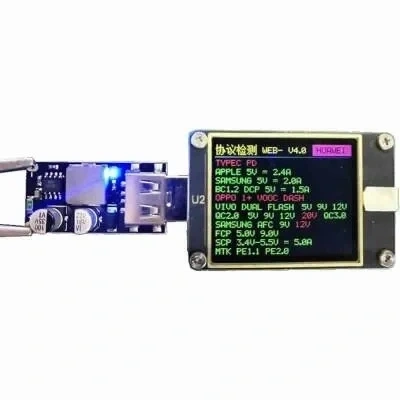

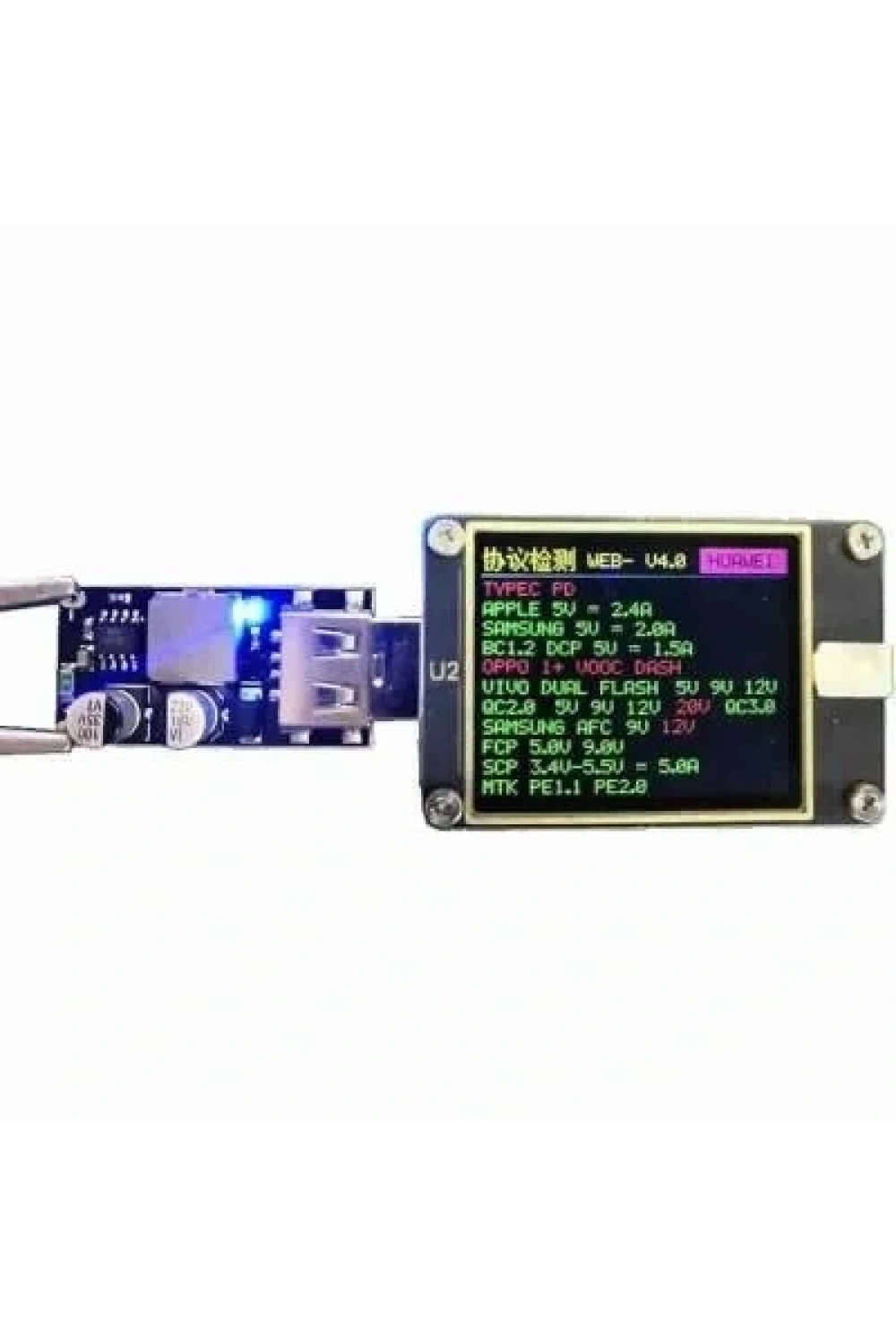

Qualcomm Q3.0 hızlı şarj devresi, 6-32V arası DC giriş gerilimi ile çalışan akıllı bir regülatör devresidir. Giriş voltajını düzenleyerek, Qualcomm Q3.0 ve QC2.0 protokollerini destekler ve ihtiyaç duyulan çıkış voltajını sağlar. Maksimum çıkış gücü 18W olan bu devre, Apple, Samsung, Huawei, BC1.2, MTKPEI.1 / PE2.0, FCP, AFC ve SFCP gibi hızlı şarj standartlarıyla uyumludur. Ayrıca aşırı akım, kısa devre ve aşırı ısınma koruması ile güvenli kullanım sunar.
Qualcomm’un Quick Charge™ teknolojisi, standart USB portlarının ötesinde güç aktarımı yaparak mobil cihazların bataryalarını daha hızlı ve verimli şarj eder. Bu teknoloji, pil ömrünü korumak amacıyla yumuşak modda hızlı şarj olanağı sağlar.
QC2.0 spesifikasyonu, şarj cihazı ile uyumlu cihazlarda D+ ve D- veri hatları üzerinden voltajı 9V, 12V ve 20V seviyelerine yükseltir. Protokol desteklenmediğinde ise standart USB çıkışı olan 5V sağlar. QC3.0 ise voltajı 0.2V adımlarla 3,6V ile 20V arasında ayarlayabilir, böylece şarj süresini QC2.0’a göre %75 oranında kısaltır.

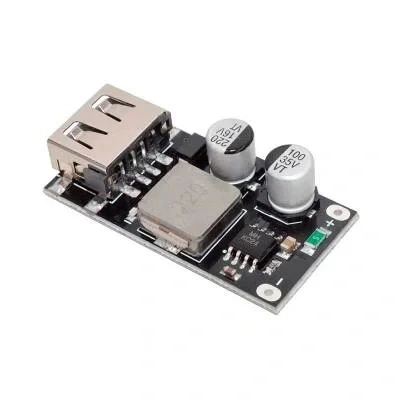

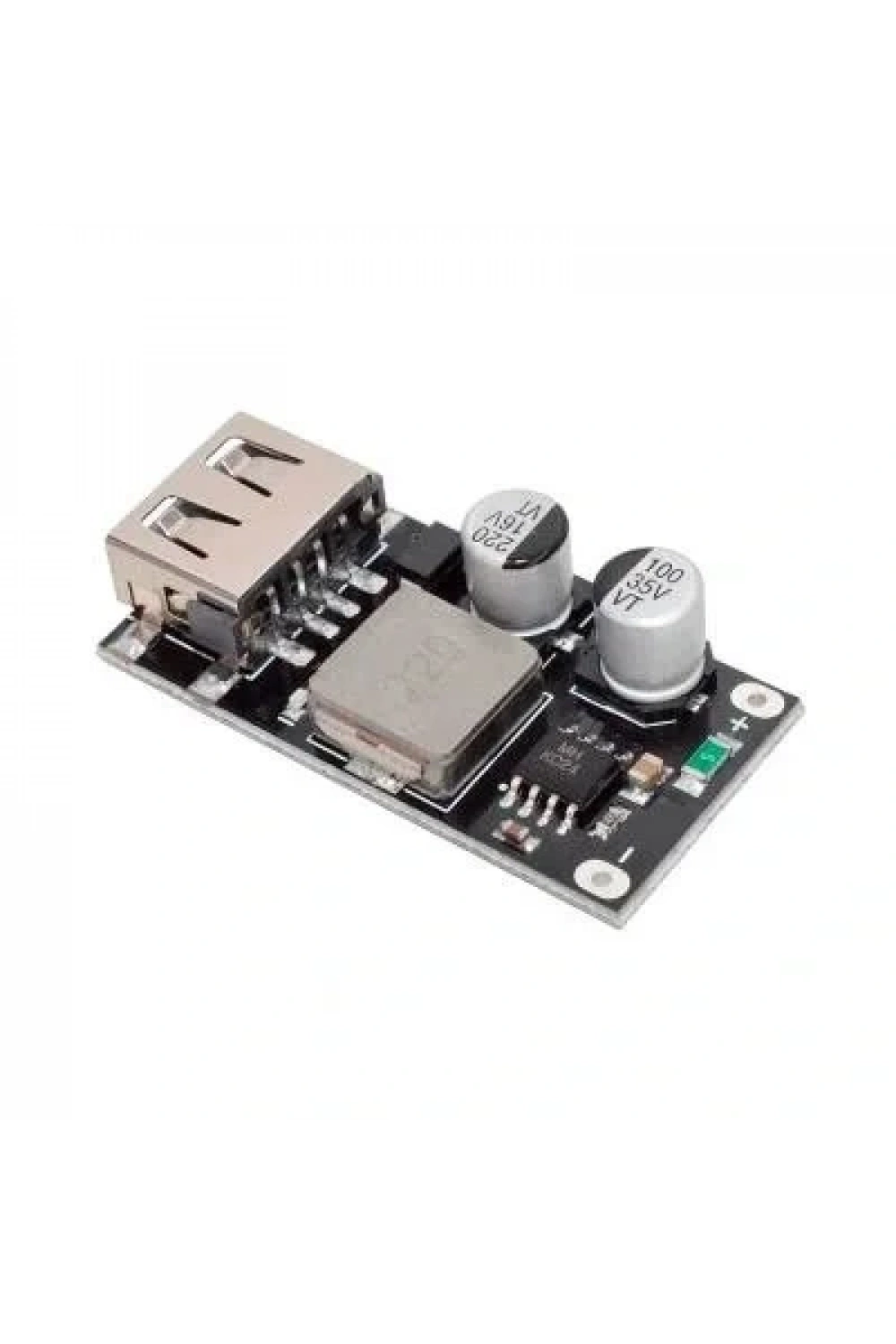

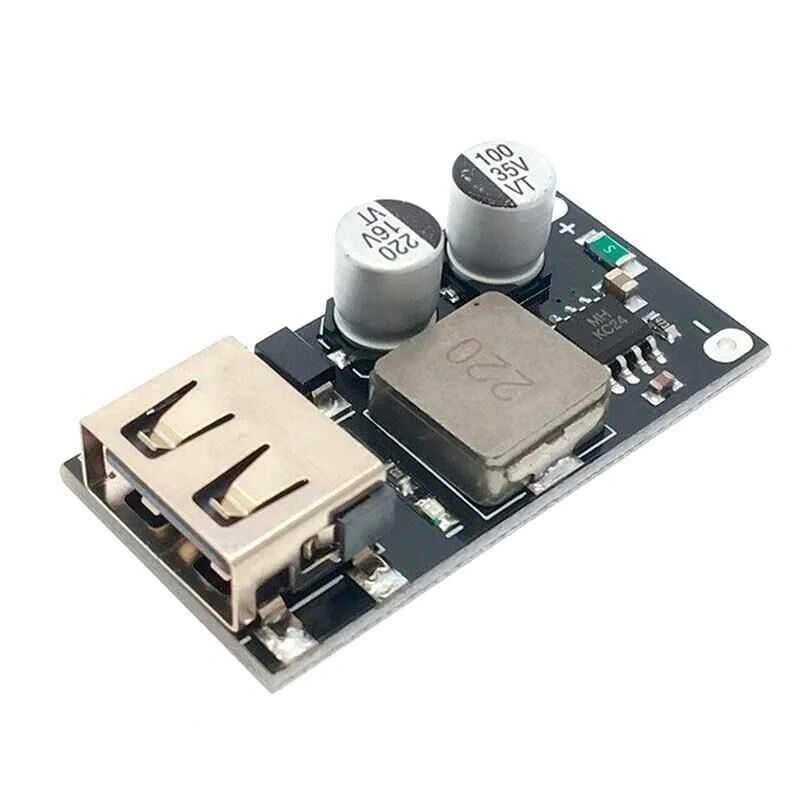

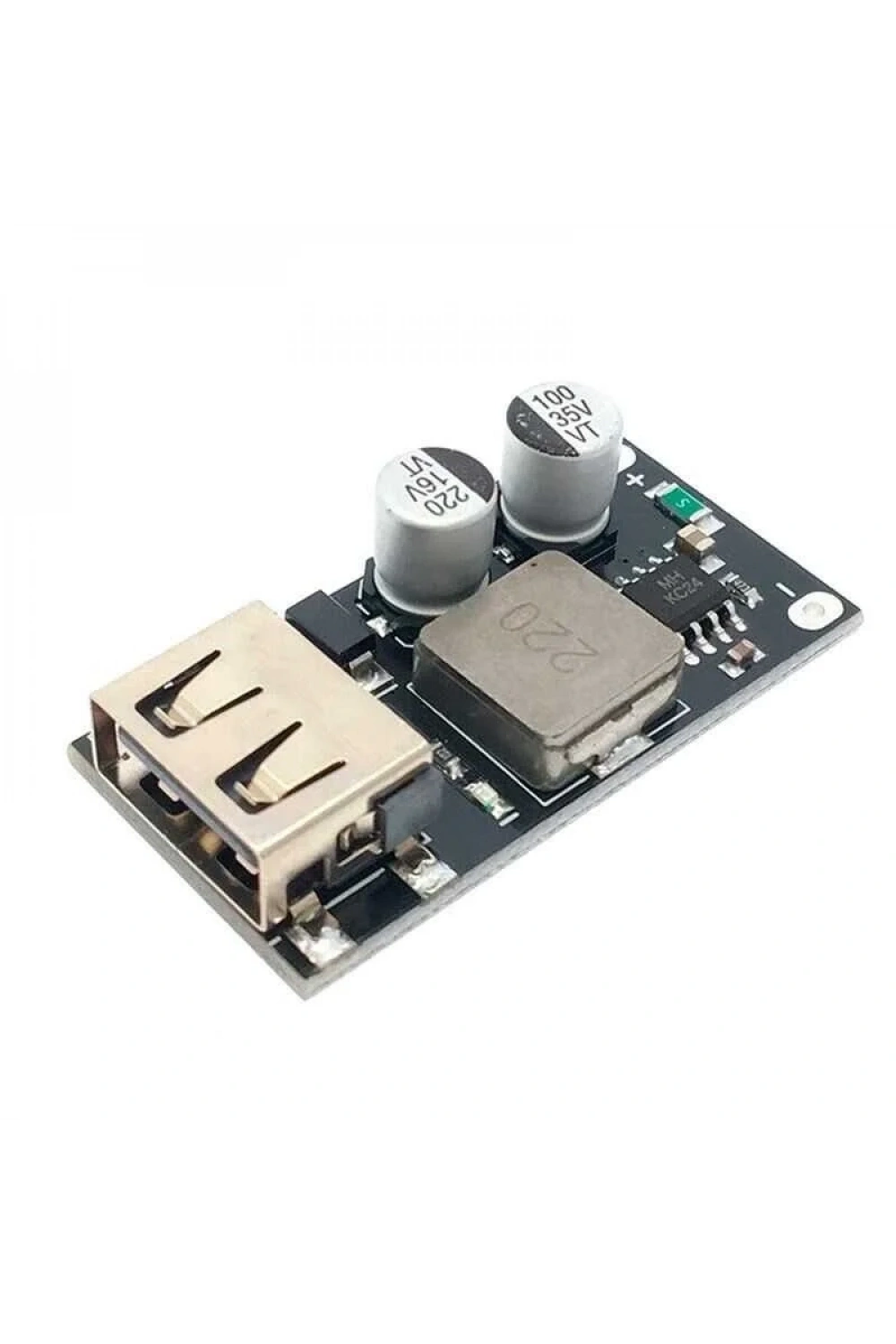

QC3.0 teknolojisi sayesinde şarj işlemi %40 daha hızlı gerçekleşir ve maksimum güç 18 watt seviyesindedir. MH-KC24 model USB şarj modülü, 6 - 32 Volt arası giriş gerilimiyle çalışır ve düşük giriş voltajına karşı koruma sunar. Varsayılan çıkış voltajı 5 V olan modül, veri alışverişi ve hızlı şarj etkinleştirme sonrası 3 V ile 12 V arasında otomatik olarak voltaj ayarlaması yapar.
Teknik Özellikler
| Giriş Voltaj Aralığı | 6 - 32V DC |
| Çıkış Voltajı | 5V, 9V, 12V (3V - 12V arası ayarlanabilir) |
| Maksimum Güç | 18W |
| Desteklenen Protokoller | Qualcomm QC3, QC2, BC1.2, MTKPEI.1 / PE2.0, FCP, AFC, SFCP |
| Koruma Özellikleri | Aşırı akım, kısa devre, aşırı ısınma koruması |
| Voltaj Ayar Adımı | 0.2V |
| Ağırlık | 0.05 Kg |
Uygulama Alanları
- Mobil cihazlar için hızlı şarj çözümleri
- USB şarj modülleri ve adaptörleri
- Akıllı telefon ve tablet şarj devreleri
- Güç yönetimi gerektiren taşınabilir elektronik cihazlar
Öne Çıkan Avantajlar
- Geniş giriş voltaj aralığı (6-32V) ile esnek kullanım
- QC3.0 teknolojisiyle %40 daha hızlı şarj imkanı
- 0.2V adımlarla hassas voltaj ayarı
- Çoklu hızlı şarj protokol desteği sayesinde geniş uyumluluk
- Aşırı akım, kısa devre ve aşırı ısınmaya karşı kapsamlı koruma
- 18W maksimum güç kapasitesi ile yüksek performans
