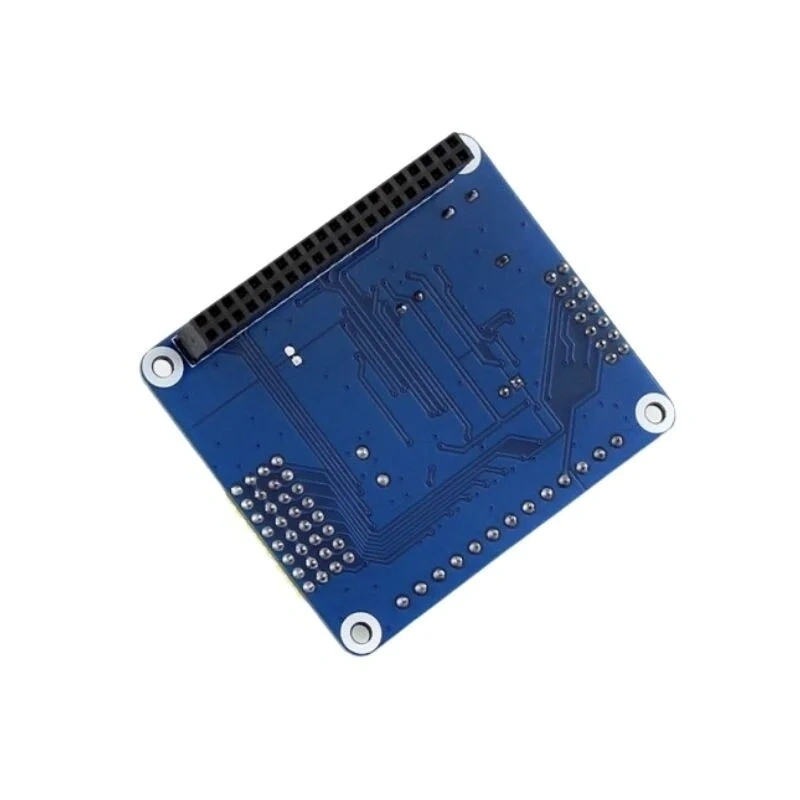

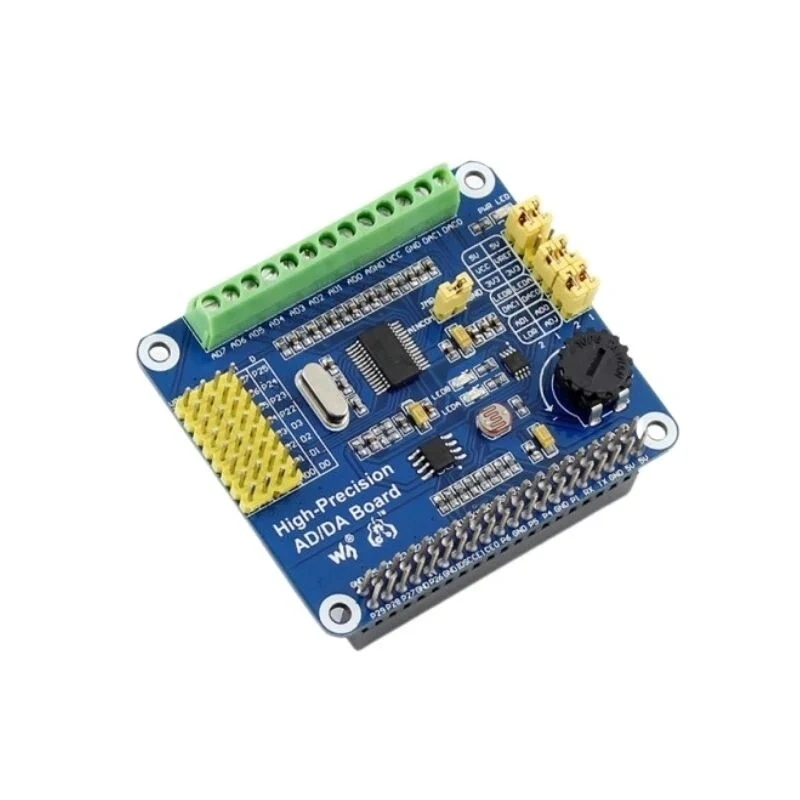

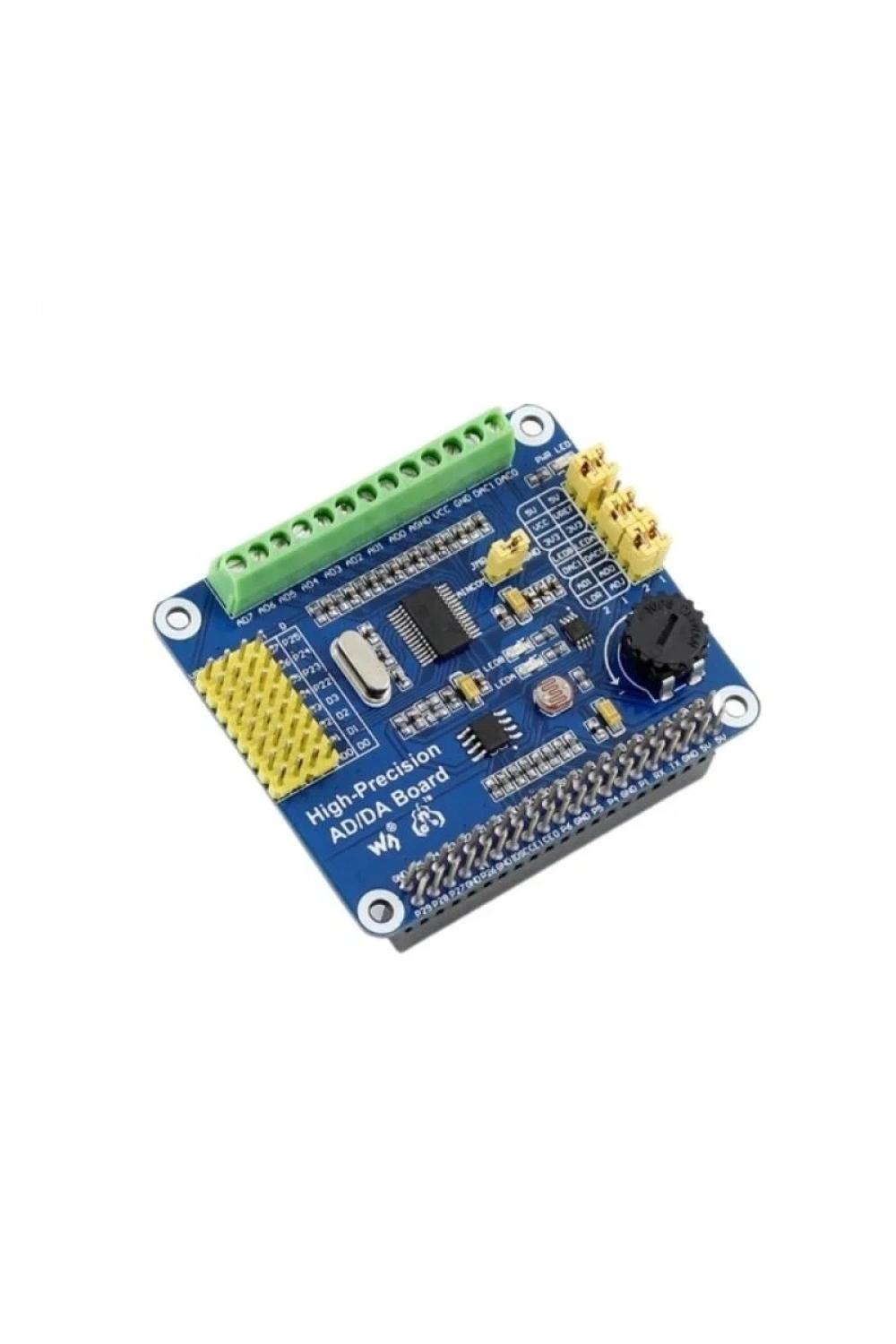

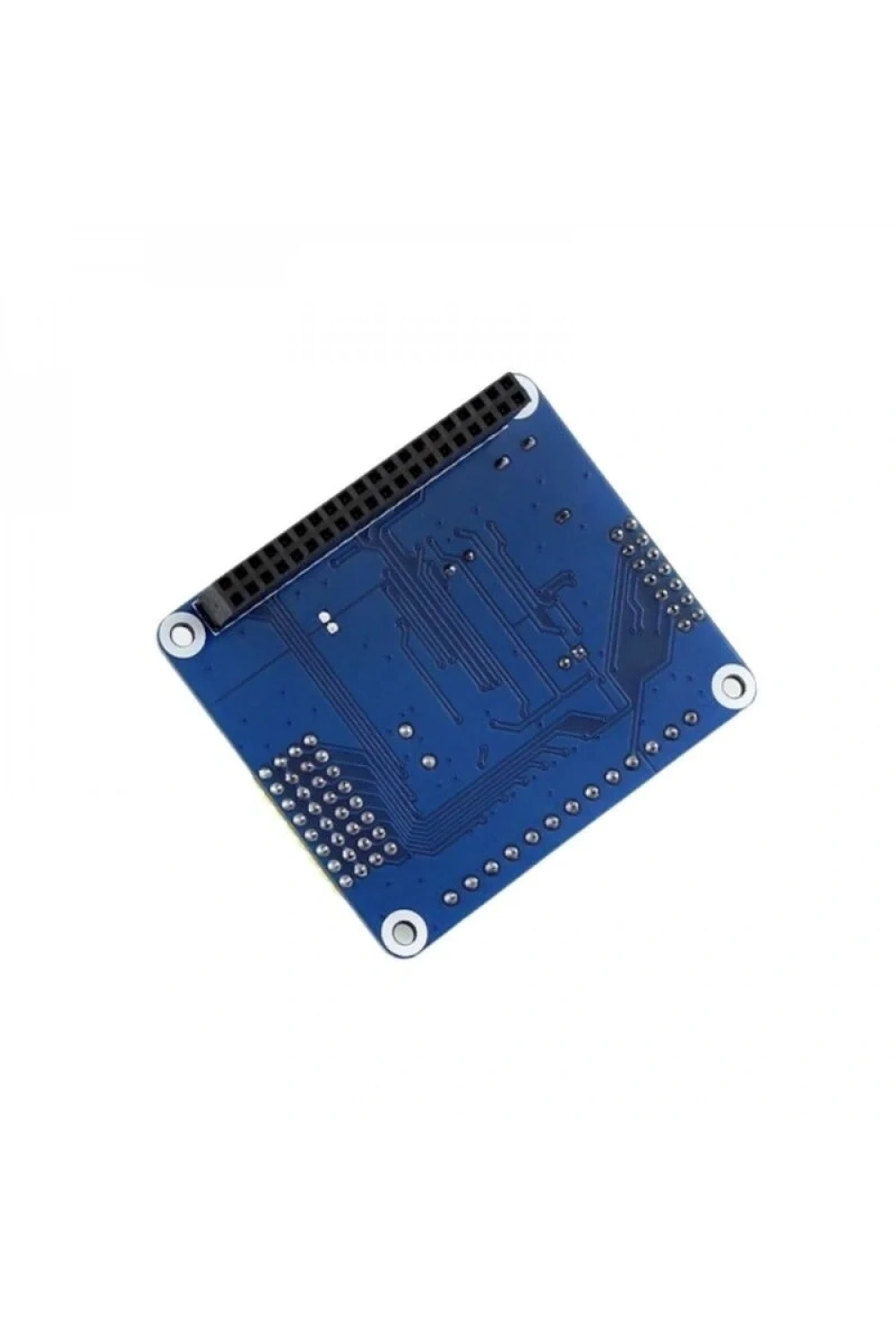

Raspberry Pi Yüksek Hassasiyetli AD/DA Genişletme Kartı
Raspberry Pi Yüksek Hassasiyetli AD/DA Genişletme Kartı, Raspberry Pi ve Jetson Nano projeleriniz için yüksek doğrulukta analog-dijital ve dijital-analog çevirimi sağlayan kullanışlı bir çözümdür. Bu kart, Raspberry Pi’nize ekleyebileceğiniz yüksek hassasiyetli AD/DA işlevleriyle projelerinizin veri toplama ve sinyal üretme yeteneklerini önemli ölçüde artırır.
Teknik Özellikler
| Özellik | Değer |
| SKU | 11010 |
| ADC | Yerleşik ADS1256, 8 kanallı 24 bit yüksek hassasiyetli ADC (4 kanallı diferansiyel giriş), 30 ksps örnekleme hızı |
| DAC | Yerleşik DAC8552, 2 kanallı 16 bit yüksek hassasiyetli DAC |
| Pinout | Waveshare sensör arayüzü standardıyla uyumlu |
| Arayüz | Yerleşik terminal bloğu aracılığıyla analog ve dijital sinyallere kolay erişim |
| Ağırlık | 0.05 Kg |
Uygulama Alanları
Bu kart, yüksek hassasiyetli ölçüm gerektiren çeşitli uygulamalarda kullanılabilir. Örneğin; veri toplama sistemleri, sensör arayüzleri, endüstriyel otomasyon projeleri ve laboratuvar test ekipmanları gibi alanlarda idealdir.
Öne Çıkan Avantajlar
- Yüksek Doğruluk: ADS1256 ve DAC8552 çipleri sayesinde yüksek hassasiyetli veri toplama ve sinyal üretimi.
- Kolay Entegrasyon: Waveshare sensör arayüzü standardı uyumluluğu sayesinde çeşitli analog sensör modüllerini kolayca bağlayabilirsiniz.
- Kullanım Kolaylığı: Yerleşik terminal bloğu ve AD/DA algılama devresi ile sinyal gösterimi ve bağlantılar kolaylaşır.
- Geliştirme Desteği: Raspberry Pi ve Jetson Nano için çevrimiçi örnek demolar mevcuttur.
Pin Çıkışları
- DRDY (P17/P0): ADS1256 data output?active-low
- RESET (P18/P1): ADS1256 reset input
- PDWN (P27/P2): ADS1256 Sync/Shutdown power input, active-low
- CS0 (P22/P3): ADS1256 chip select, active-low
- C1 (P23/P4): DAC8532 chip select, active-low
- DIN (P10/P12): SPI data input
- DOUT (P9/P13): SPI data output
- SCK (P11/P14): SPI clock signal
