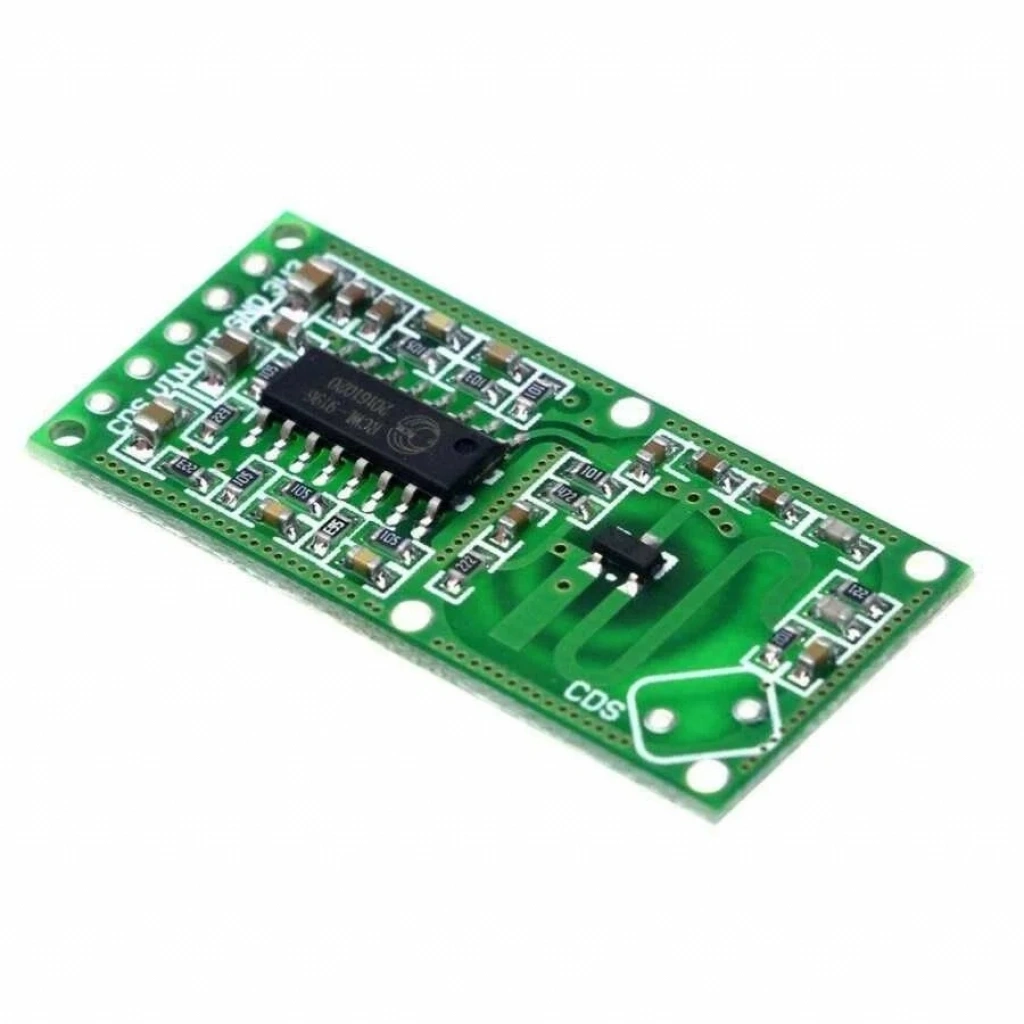

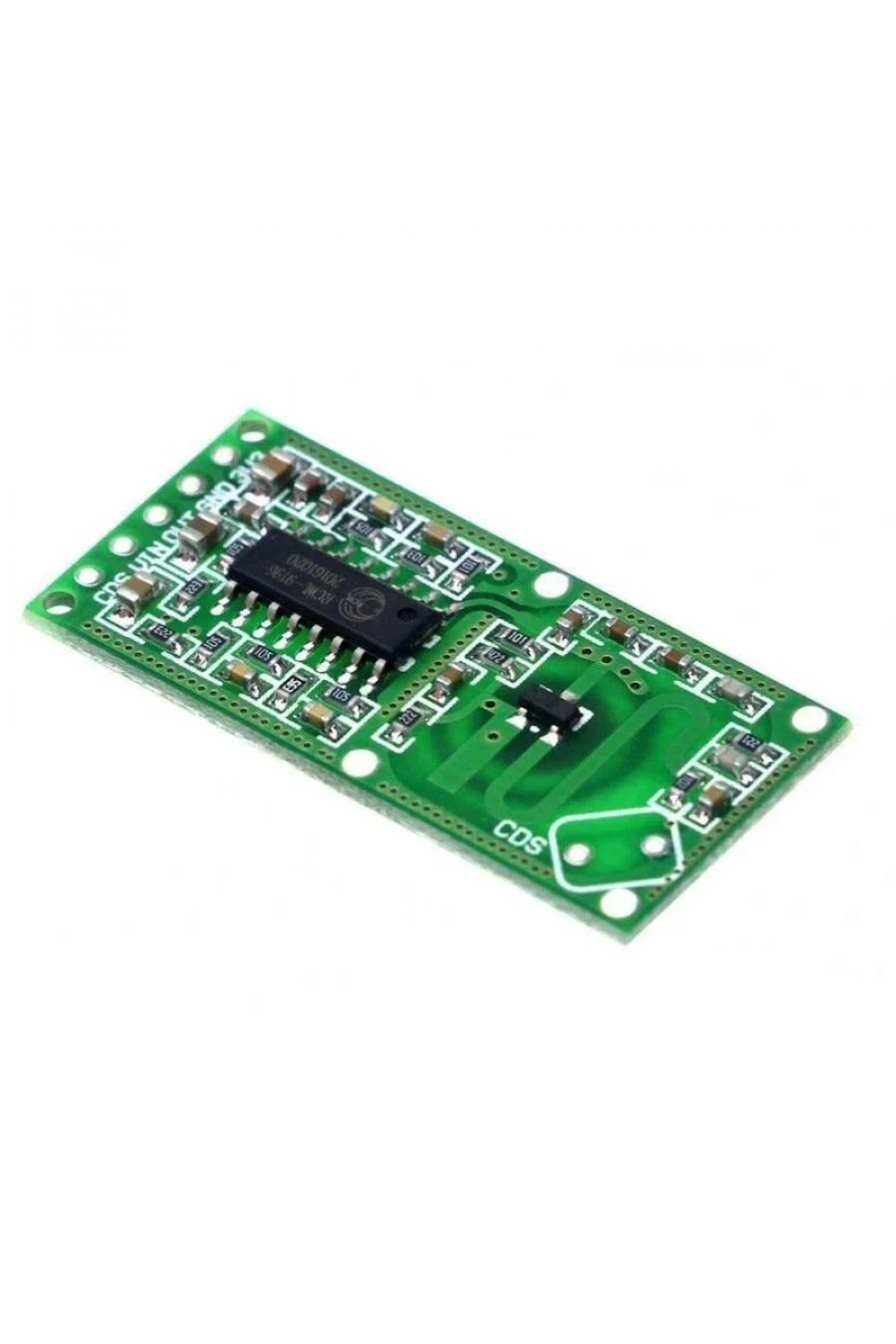

Urun Adi: RCWL-0516 Mikrodalga Radar Modülü
RCWL-0516 Mikrodalga Radar Modülü, hareket algılama projeleriniz için ideal bir çözümdür. Geniş voltaj aralığı ve kolay ayarlanabilir özellikleriyle çeşitli uygulamalarda kullanıma uygundur. Bu modül, güvenilir ve hassas hareket algılama performansı sunarak projelerinize değer katar.
Teknik Özellikler
| Özellik | Değer |
| Çalışma Gerilimi | 4-28V |
| Çalıştırma Akımı | 2.8mA (tipik); 3mA (maks.) |
| Deteksiyon Mesafesi | 5-9m |
| İletim Gücü | 20mW (tipik); 30mW (maks.) |
| Çalışma Gerilimi | 3.2-3.4V |
| Çalışma Gerilimi Sürüş Kapasitesi | 100mA |
| Çıkış Kontrolü Düşük Seviye | 0V |
| Çıkış Kontrolü Yüksek Seviyesi | 3.3V |
| Çalışma Sıcaklığı | -20 ~ 80 celsius |
| Storaj Sıcaklığı | -40 ~ 100 celsius |
Uygulama Alanları
Bu radar modülü, otomatik kapı açma sistemleri, aydınlatma kontrolü, güvenlik sistemleri, robotik projeler ve daha birçok alanda kullanılabilir. Hareket algılama ihtiyacı olan her türlü uygulamada rahatlıkla kullanılabilir.
Öne Çıkan Avantajlar
- Ayarlanabilir Tetikleme Süresi: C-TM pini ile tetikleme süresini kolayca ayarlayabilirsiniz. Tetikleme süresi, kapasitör değeri değiştirilerek ayarlanabilir: T = (1 / f) * 32768 (f, 9196 3-pin frekansıdır).
- Ayarlanabilir Algılama Mesafesi: R-GN pini ile algılama mesafesini direnç değeri değiştirerek ayarlayabilirsiniz. Direnç bağlanmadığında algılama mesafesi 7m, 1M ohm direnç bağlandığında ise 5m'dir.
- Gece Modu: R-CDS pini ile CDS fotorezistör bağlanarak, gece algılama özelliğini kapatabilirsiniz.
- Geniş Voltaj Aralığı: 4-28V arasında geniş bir voltaj aralığında çalışabilir.
- Kompakt Tasarım: Küçük boyutları sayesinde projelerinize kolayca entegre edilebilir.
Pin Tanımı
- 3V3: 3V3 güç çıkışı
- GND: Toprak
- OUT: Kontrol çıktısı, hareketli nesneleri tespit ettiğinde yüksek seviyede sinyal verir.
- VIN: Giriş, 4-28V
- CDS: Kontrol çipini etkinleştirir, 0.7V'dan düşük olduğunda OUT her zaman düşük seviyede sinyal verir.
Dikkat Edilmesi Gerekenler
- İndüksiyon tarafının hemen önünde metal nesneler bulundurmayın.
- Ön ve arka tarafta en az 1 cm boşluk bırakın.
Ağırlık: 0.05 Kg.
