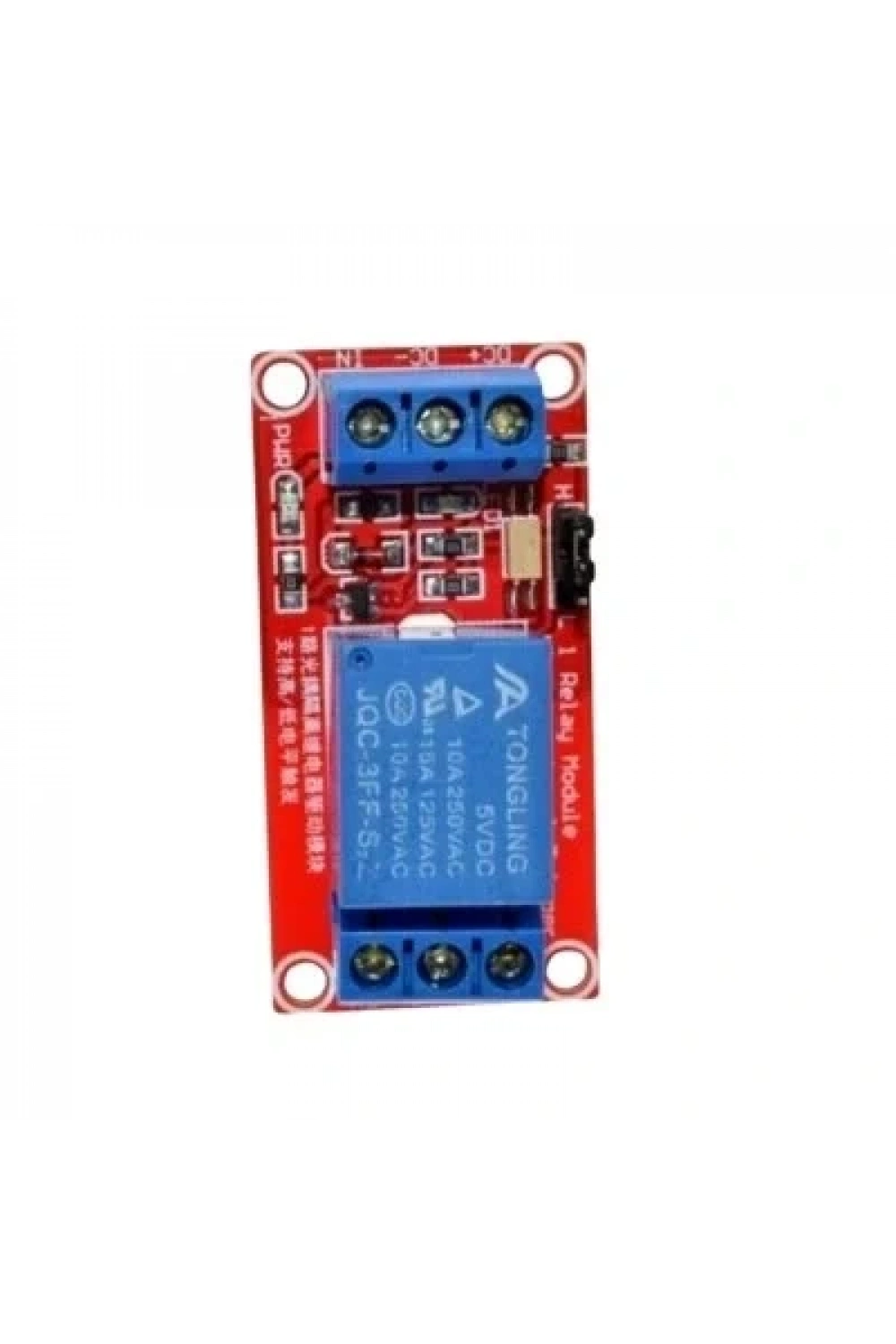

Tek Kanal 24V Artı/Eksi Tetiklemeli Röle Modülü

Tek Kanal 24V Artı/Eksi Tetiklemeli Röle Modülü

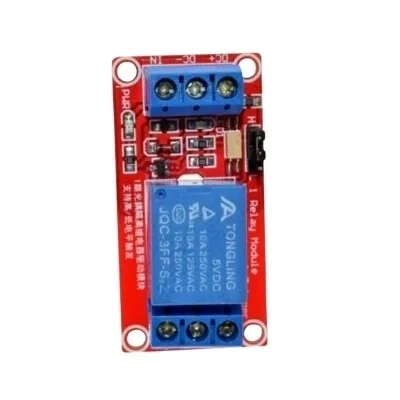

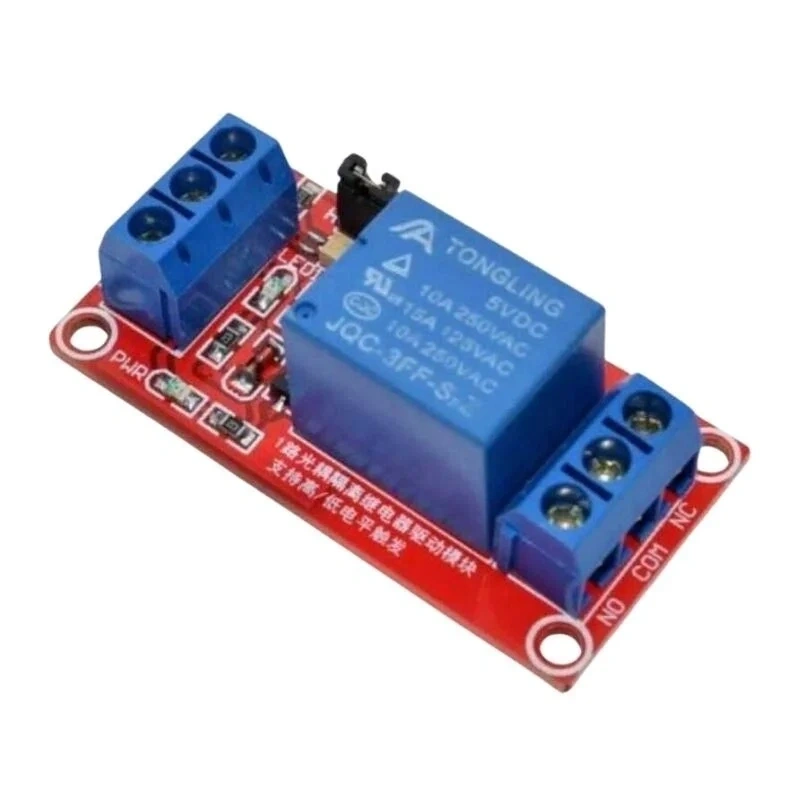

Tek Kanal 24V ile çalışan Artı/Eksi Tetiklemeli Röle Modülü, çeşitli projelerde kullanılmak üzere tasarlanmış bir röle modülüdür. Modül üzerindeki kısa devre jumperi sayesinde tetikleme tipi kolayca ayarlanabilir: jumper H konumuna takıldığında yüksek seviyede tetikleme (high trigger), jumper L konumuna takıldığında ise düşük seviyede tetikleme (low trigger) sağlanır.

Giriş tarafında DC+ ve DC- pinleri güç kaynağının pozitif ve negatif uçlarına bağlanır. Tetikleme sinyali ise IN pinine uygulanır ve bu pin 20mA akım çekmektedir. Çıkış kısmında ise NO (Normalde Açık), NC (Normalde Kapalı) ve COM (Ortak) uçları bulunur. Röle tetiklendiğinde, bu uçlar üzerinden kısa devre veya enerji kesme işlemleri gerçekleştirilebilir.

Özellikler

• Besleme Gerilimi: 24VDC
• Yüksek ve Düşük Seviye Tetikleme özelliği
• En fazla 10A anahtarlama akımı ile 220VAC gerilimde kullanılabilir
• Kontakt Direnci: 100Mohm
• Çalışma Sıcaklığı Aralığı: -25°C ile +75°C
• Boyutlar: 50x26x17mm
• Ağırlık: 0.1 kg

Koruma ve Teknik Bilgiler

• Kontakt direnci: 100Mohm
• Yüksek anahtarlama akımı: 10A
• Tetikleme akımı: 20mA
• Gerilim: 220V
• Besleme gerilimi: 24V
