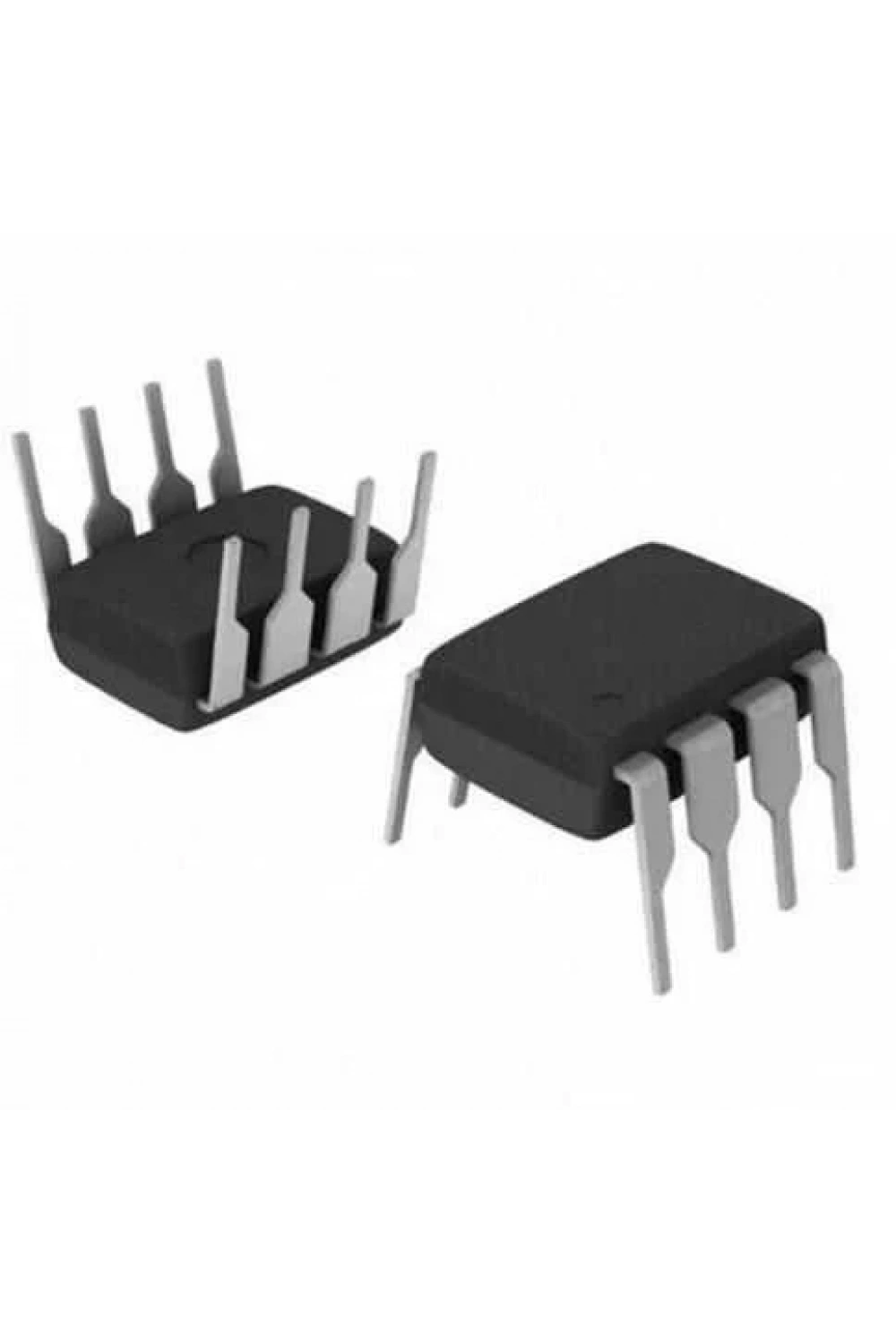

UC3843 DIP8 Entegre
UCx84x serisi kontrol entegreleri, çevrimdışı veya DC-DC sabit frekanslı akım modu kontrol devrelerini, minimum harici bileşen kullanarak kolayca uygulamanızı sağlar. Bu entegrelerde, 1 mA'dan daha az bir başlatma akımı gerektiren düşük gerilim kilitleme (UVLO) devresi bulunmaktadır. Ayrıca, hata amplifikatörünün girişinde yüksek doğruluk için kesilmiş hassas bir referans devresi entegre edilmiştir. İç devreler arasında, mandallı çalışma için mantık devresi, akım sınır kontrolü sağlayan darbe genişliği modülasyonu (PWM) karşılaştırıcısı ve yüksek tepe akımlarını kaynaklayıp batırmak üzere tasarlanmış totem-kutup çıkış aşaması yer alır. Çıkış katı, N-kanal MOSFET sürücüleri için uygundur ve kapalı konumdayken düşük seviyededir.
Teknik Özellikler
| Seri | UC |
| UVLO Açma-Kapama Gerilimi | 8.5V - 7.6V |
| Maksimum Görev Döngüsü | %100 |
| Pin Sayısı | 8 |
| Paket Tipi | DIP-8 |
| Başlatma Akımı | 1 mA'dan düşük |
Kullanım Alanları
- Herhangi bir polaritede anahtarlamalı regülatör uygulamaları
- Transformatör bağlantılı DC-DC dönüştürücüler
