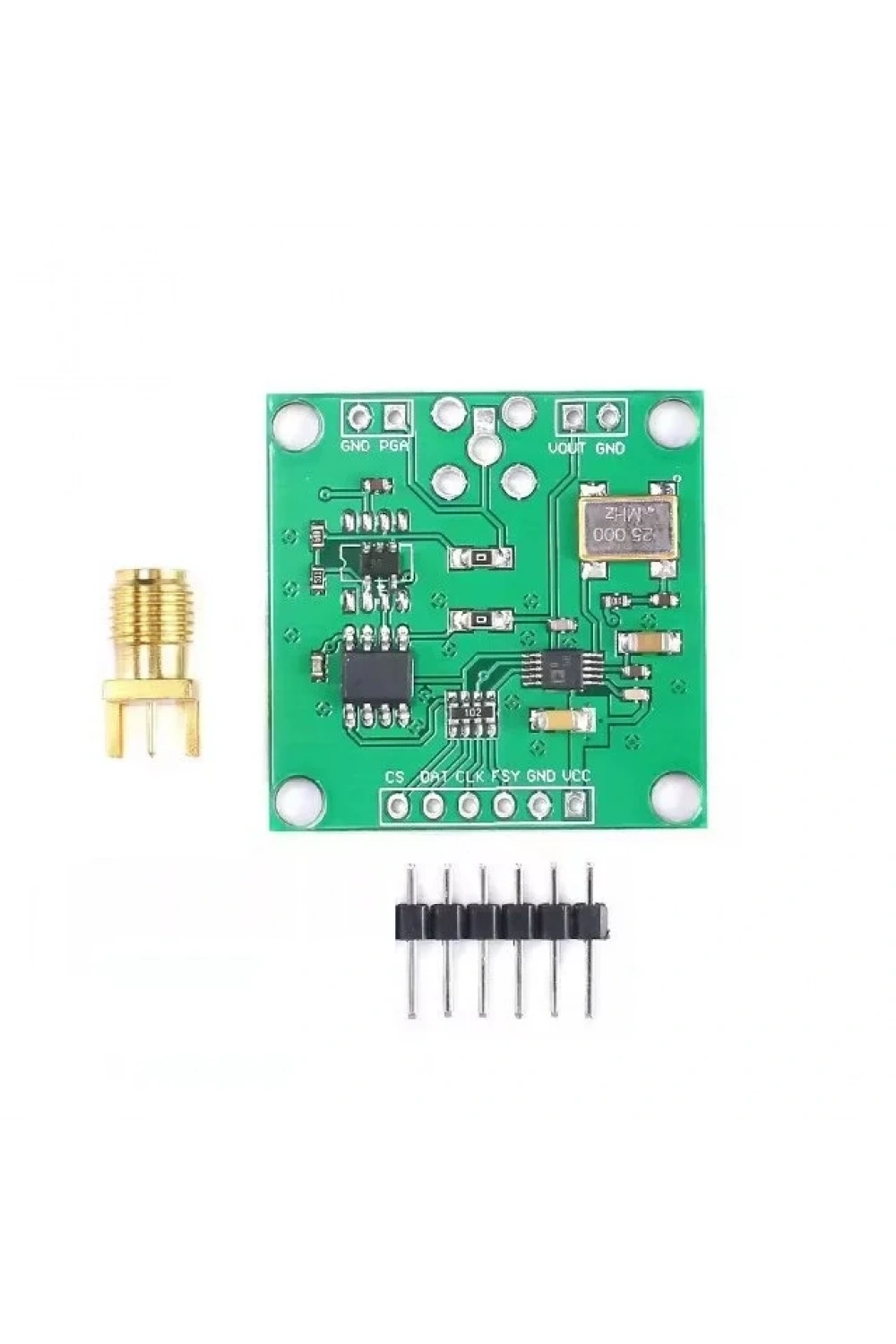

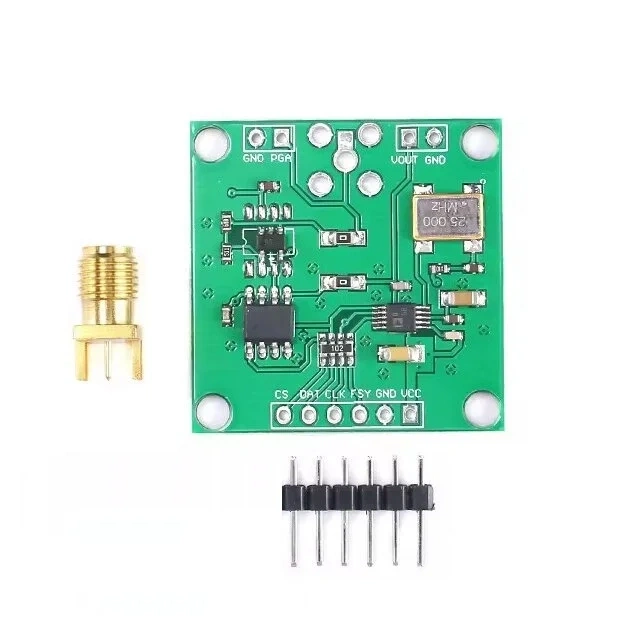

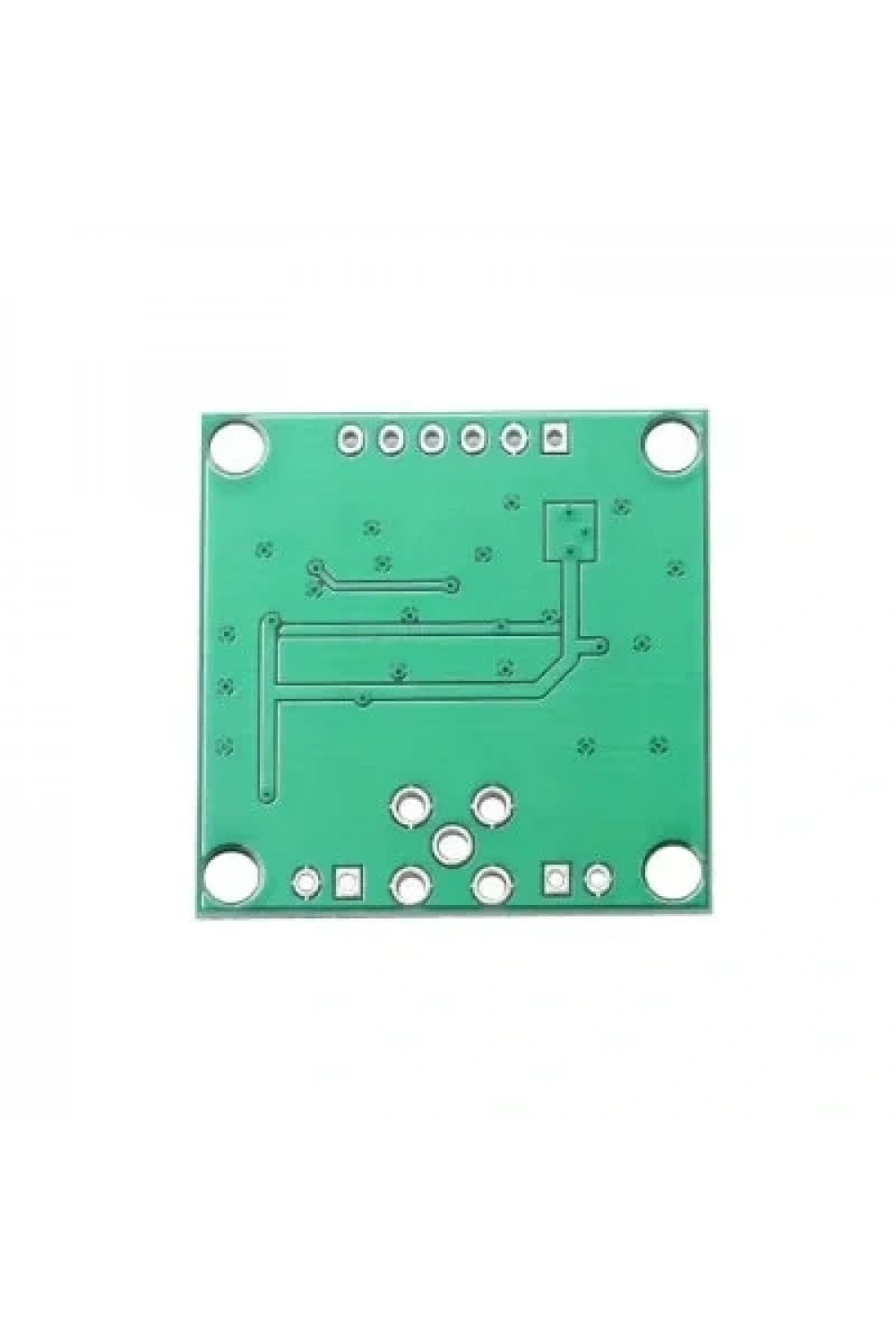

AD9833 DDS 0-12.5 MHz Sinyal Jeneratör Modülü
AD9833 DDS 0-12.5 MHz Sinyal Jeneratör Modülü, çeşitli ölçüm, uyarım ve zaman etki alanlarında kullanılabilecek, programlanabilir bir dalga formu üretecidir. Bu modül ile 0-12.5MHZ aralığında sinüs, üçgen ve kare dalga sinyalleri üretebilirsiniz. Çıkış frekansı ve fazı yazılım üzerinden kolayca programlayıp ayarlayabilirsiniz. 25MHz saat frekansına sahip bir saatli saat kullanılarak 0.1Hz hassasiyet elde edilirken, 1MHz saat frekansında 0.004Hz’e kadar düşen yüksek hassasiyet mümkündür. Veri yazma işlemi için üç kablolu SPI arayüzü kullanılır.
Teknik Özellikler
| Özellik | Değer |
| Çıkış frekans aralığı | 0 MHz - 12.5 MHz |
| 28 bit çözünürlük | 0.1 Hz (25 MHz referans saat frekansı) |
| Referans saat frekansı | 25 MHz |
| Çıkış dalga formları | Sinüs dalgası, üçgen dalga, kare dalga |
| Arayüz | 3 kablolu SPI |
| Güncelleme hızı | 25 MSPS |
| Maksimum çıkış genliği | 0.65 V |
| Minimum çıkış genliği | 38 mV |
| Çalışma gerilimi | 2.3V - 5.5V |
| Güç tüketimi | 12.65 mW (3 V'ta) |
| Çalışma sıcaklık aralığı | -40 ~ + 105 °C |
| Çıkış empedansı | 50 Ohm |
| Boyutlar | 32mm X 32mm |
| Saat frekansı hassasiyeti | 0.1Hz (25MHZ aktif kristal ile) |
| Minimum adım doğruluğu | 0.1HZ |
| Referans saat frekansı (alternatif) | 1MHz |
| 1MHz referans saat frekansında hassasiyet | 0.004Hz |
Uygulama Alanları
Bu sinyal jeneratör modülü, test cihazları, sinyal analizi, iletişim sistemleri ve benzeri uygulamalarda yaygın olarak kullanılabilir. Özellikle hassas frekans kontrolü ve çeşitli dalga formları gerektiren projelerde idealdir. İki kanallı çıkış sinyali özelliği sayesinde, orijinal çıkış sinyalini ve 5 kere büyütülmüş çıkış sinyalini aynı anda kullanabilirsiniz.
Öne Çıkan Avantajlar
- Yüksek hassasiyet: 0.1Hz’e kadar düşen hassasiyet değeri, doğru ve güvenilir sinyal üretimi sağlar.
- Geniş frekans aralığı: 0 MHz - 12.5 MHz frekans aralığı, çeşitli uygulamalara uygunluk sağlar.
- Programlanabilirlik: Yazılım üzerinden kolayca ayarlanabilen frekans ve faz özellikleri sayesinde esnek bir kullanım sunar.
- Kompakt tasarım: 32mm x 32mm boyutları sayesinde kolayca entegre edilebilir.
- AD9833 çipi ile güvenilir performans.
