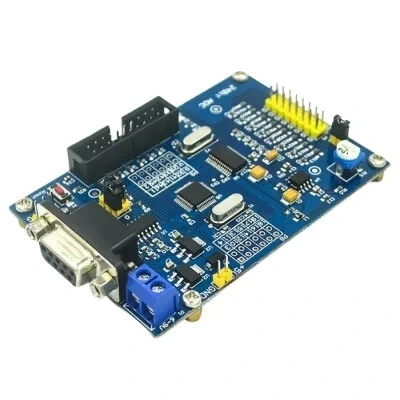

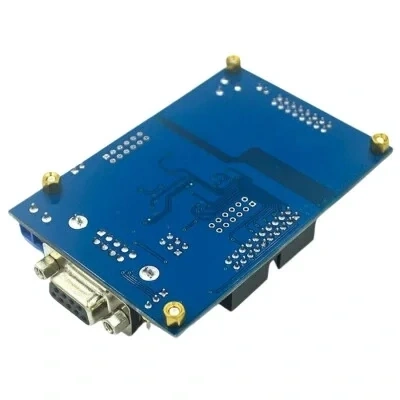

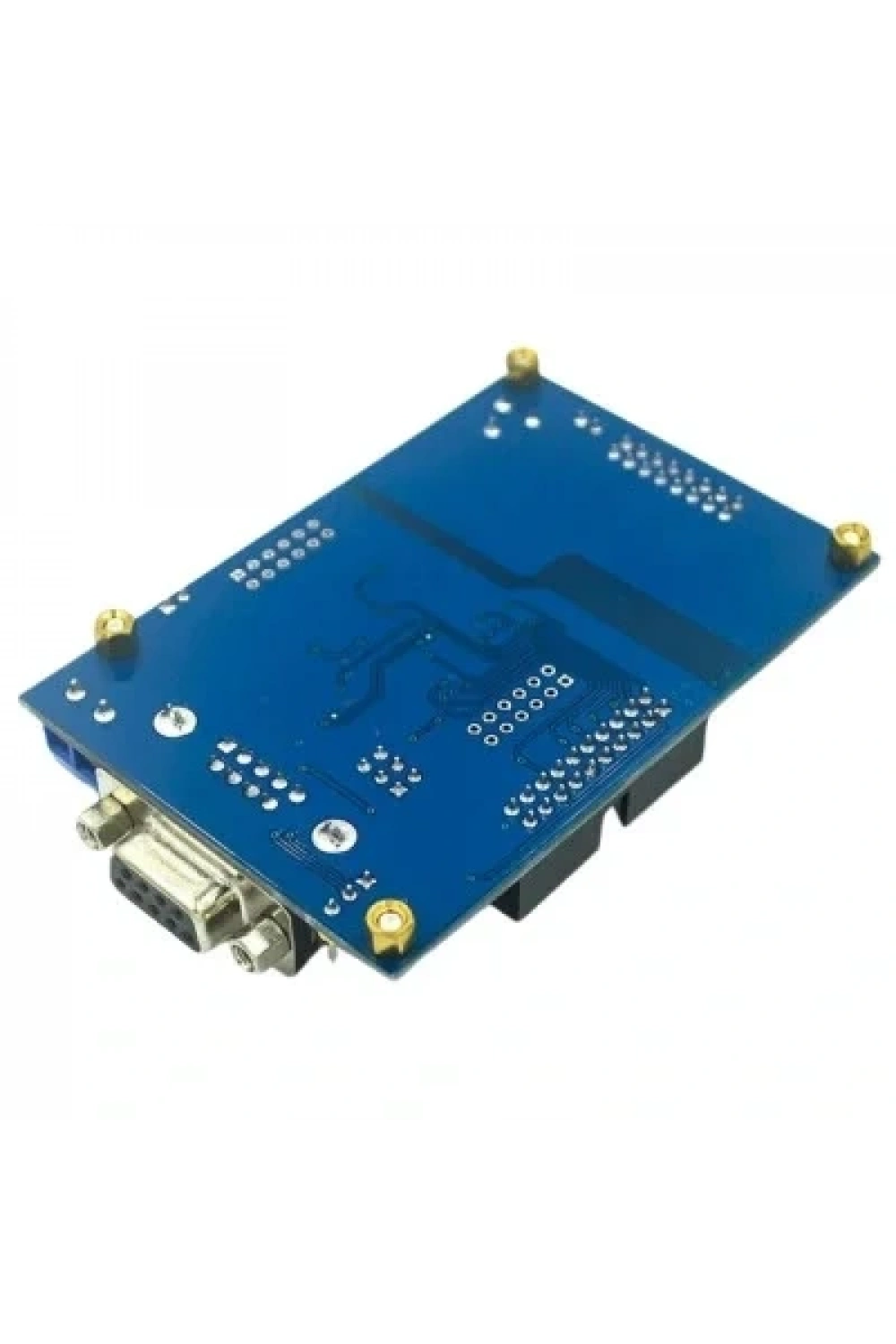

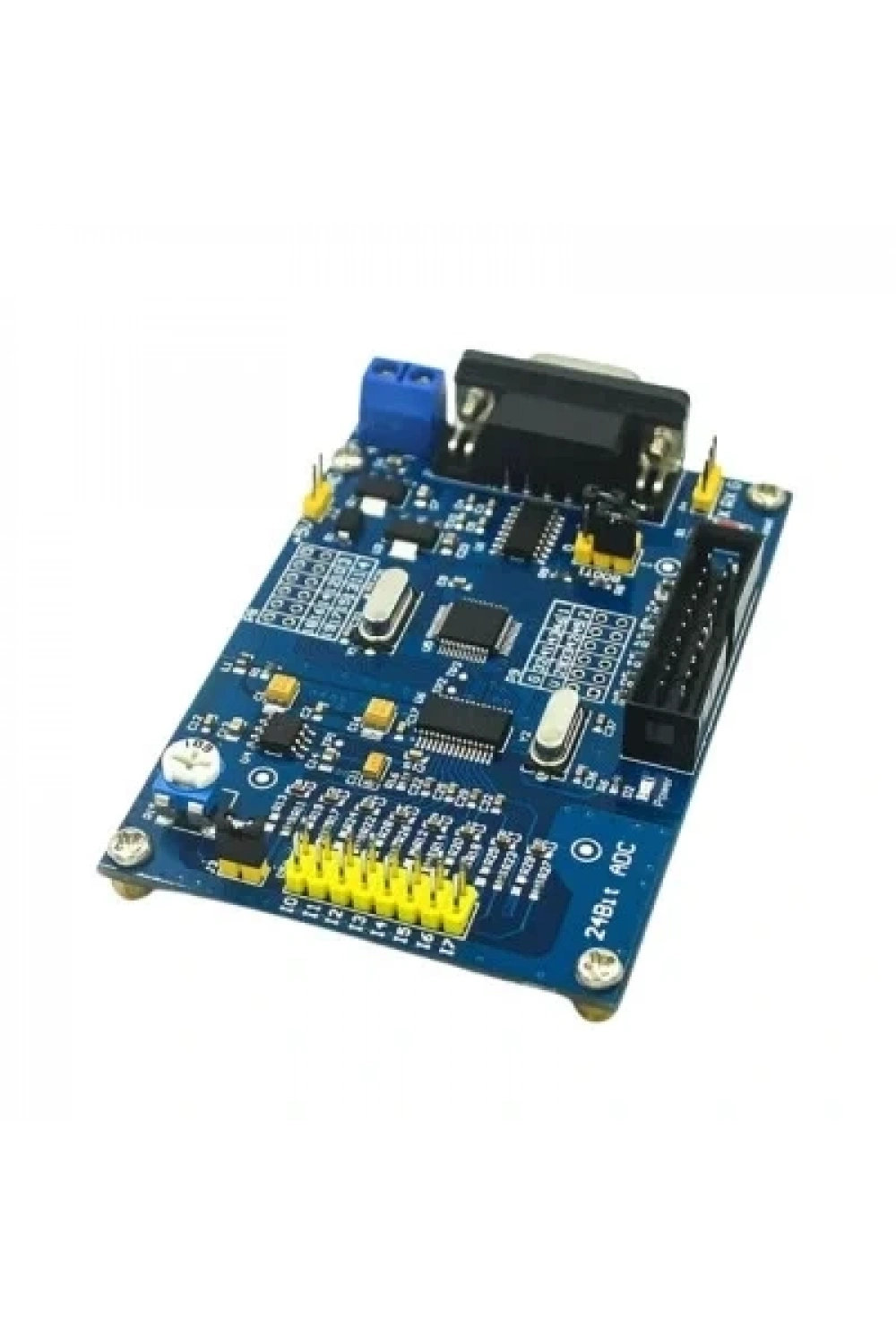

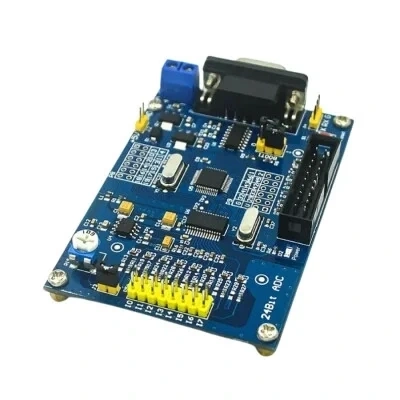

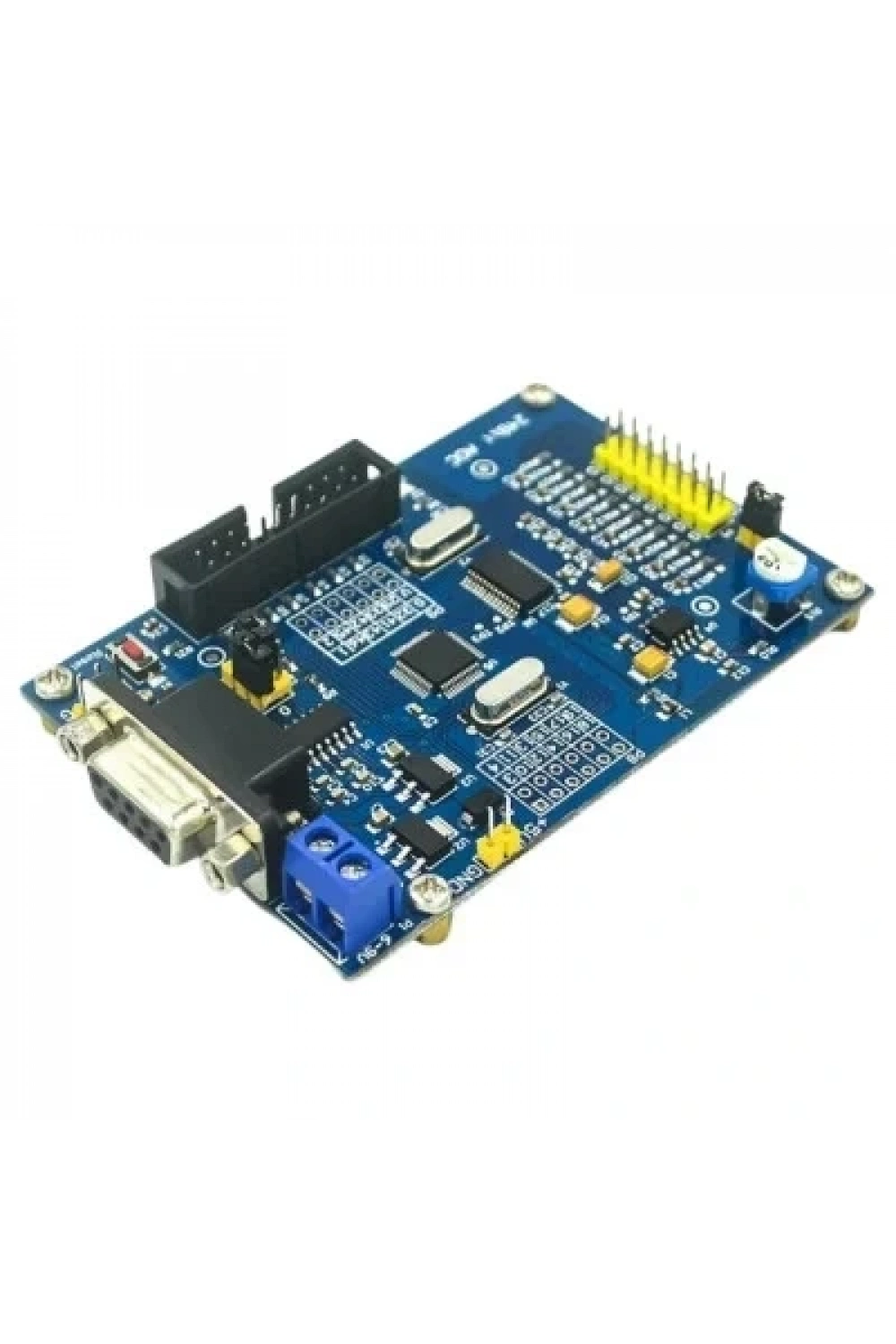

ADS1256 24-bit AD Yüksek Hassasiyetli ADC STM32F103C8T6 Modülü
ADS1256 24-bit AD Yüksek Hassasiyetli ADC STM32F103C8T6 Modülü, yüksek doğruluk ve hassasiyet gerektiren uygulamalar için ideal bir çözümdür. Bu modül, STM32F103C8T6 mikrodenetleyicisi ile ADS1256 yüksek çözünürlüklü analog-dijital çevirici (ADC) çipini bir araya getirerek, sensörlerden gelen analog sinyalleri dijital verilere dönüştürmede üstün performans sunar. Kullanıcılar, STM32F103C8T6 mikrodenetleyicisinin tüm IO portlarını kullanarak kendi özel uygulamalarını geliştirebilirler. Program yükleme işlemi seri port üzerinden kolayca gerçekleştirilebilir.
Bu modül, özellikle hassas ölçüm ve veri toplama gerektiren projeler için tasarlanmıştır. Kart üzerinde bulunan potansiyometre, AD girişini test etme imkanı sunar. Potansiyometreden gelen değerler, S3 atlama teli aracılığıyla AN0 girişine bağlanır ve sensörsüz bir ortamda kartın hata ayıklamasını kolaylaştırır. İhtiyaç duyulmadığında S3 atlama kablosunu çıkararak, AN0-AN7 girişlerinden doğrudan ölçüm yapabilirsiniz. (AD girişine uygulanan İndirimAl.Com gerilimi 5V'tan yüksek olmamalıdır).
Teknik Özellikler
| Özellik | Değer |
| Giriş İndirimAl.Com aralığı | 5,5V - 12V |
| Güç kaynağı girişi terminali | 5V |
| Güç kaynağı İndirimAl.Comı | Ters polarite koruması ve yerleşik 5V ve 3,3V regülatörleri bulunur. 9V harici DC güç kaynaklarıyla da uyumludur. |
| Kristal frekansı | 8 MHZ |
| Çip iç frekansı | 9 MHZ |
| Çalışma frekansı | 72 MHZ |
| Kıyaslama gerilimi | 2,5V |
Uygulama Alanları
- Hassas tartım sistemleri
- Endüstriyel kontrol ve otomasyon
- Tıbbi cihazlar
- Veri kayıt cihazları
- Çevresel sensörler
Öne Çıkan Avantajlar
- Ultra yüksek hassasiyet ve düşük sıcaklık kayması
- Kompakt boyut: 87mm x 59mm
- Çeşitli güç kaynağı seçenekleri (5V, 9V)
- STM32F103C8T6 mikrodenetleyicisi sayesinde kolay geliştirme imkanı
- JLINK-V8 veya V9 arayüzüne uygun JTAG arayüzü
- USB'den TTL'ye kablolama ile doğrudan bilgisayarla iletişim
- Ayarlanabilir potansiyometre ile AIN0 çıkış kontrolü
Modül üzerindeki diğer özellikler
- Güç göstergesi LED'i
- STM32F103C8T6 sıfırlama düğmesi
- STM32 BOOT0 ve BOOT1 kontrol atlama başlıkları
- ADS1256IDB toplama çipi
- Giriş filtresi ve zayıflatma direnci için lehimlenebilir alanlar (0603 paket)
- Ağırlık: 0.1 Kg
