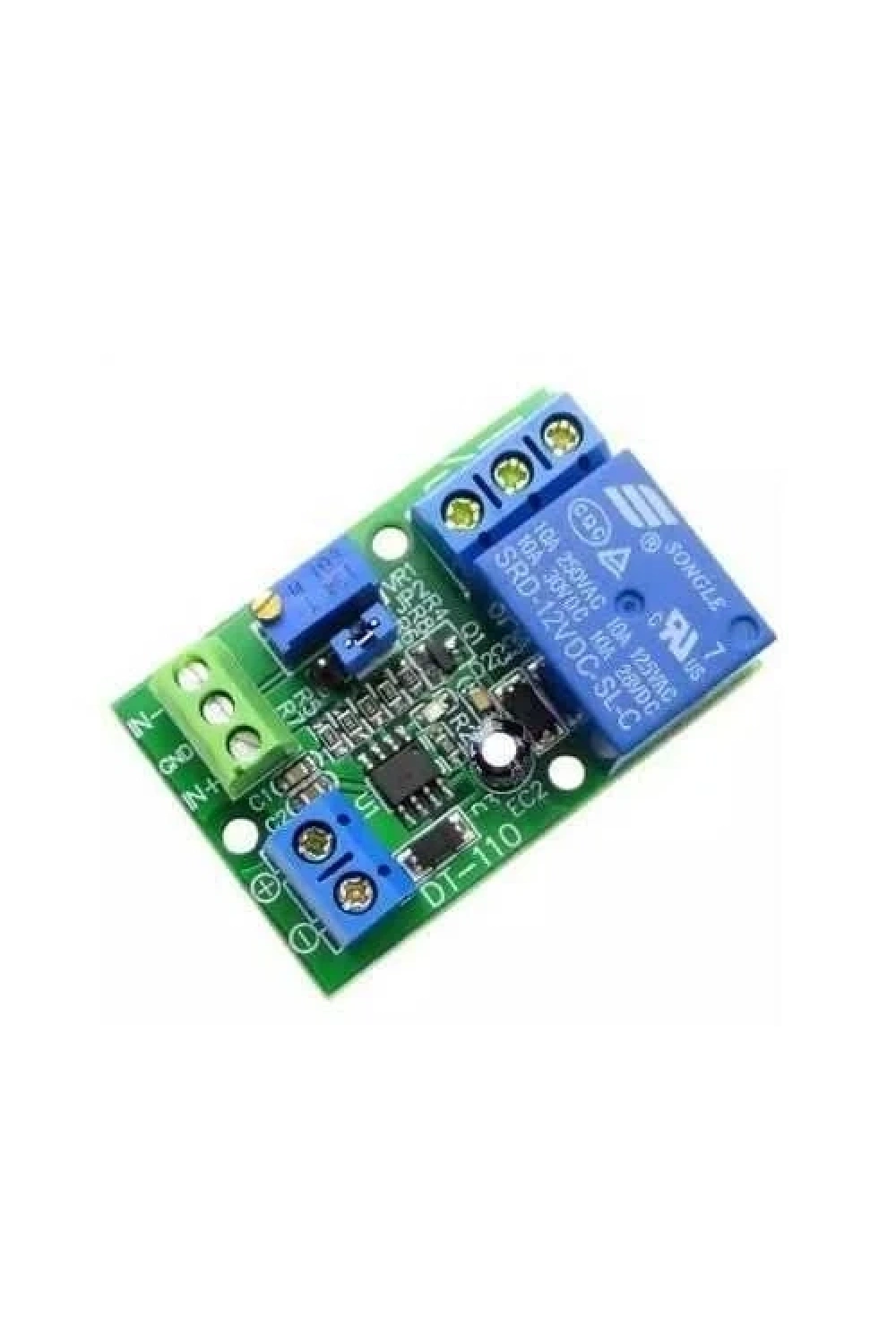

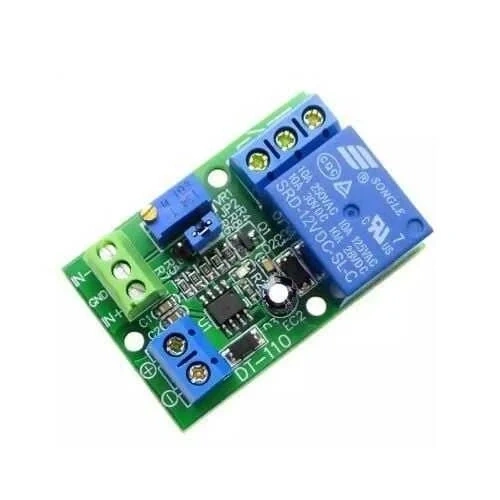

DC 12V 1-Kanal LM393 Voltaj Karşılaştırıcı Röle Modülü

DC 12V 1-Kanal LM393 Voltaj Karşılaştırıcı Röle Modülü

DC 12V 1-Kanal LM393 Voltaj Karşılaştırıcı Röle Modülü, giriş voltajına bağlı olarak röleyi kontrol etmenizi sağlayan, çok yönlü bir çözümdür. Bu modül, farklı uygulamalarda voltaj seviyelerini karşılaştırarak röle çıkışını etkinleştirmenize veya devre dışı bırakmanıza olanak tanır. Üç farklı çalışma modu sayesinde, çeşitli kontrol senaryolarına uyum sağlayabilirsiniz.

Teknik Özellikler

Uygulama Alanları

Bu modül, otomatik kontrol sistemleri, alarm devreleri, voltaj izleme sistemleri ve benzeri birçok projede kullanılabilir. Örneğin, belirli bir voltaj değerinin aşılması durumunda bir uyarı sistemini tetiklemek veya bir cihazı otomatik olarak açıp kapatmak için idealdir.

Öne Çıkan Avantajlar

• Ayarlanabilir Referans Voltajı: Üzerinde bulunan trimpot sayesinde referans voltajını kolayca ayarlayabilirsiniz. Böylece, karşılaştırma işlemini istediğiniz eşik değerine göre optimize edebilirsiniz.
• Çoklu Çalışma Modu: Üç farklı çalışma modu sayesinde, farklı kontrol gereksinimlerine uygun çözümler üretebilirsiniz.
• Kolay Ayarlama ve Kullanım: Jumperlar ve trimpotlar aracılığıyla modülün çalışma şeklini kolayca özelleştirebilirsiniz.
• Kompakt Tasarım: Küçük boyutları sayesinde projelerinizde kolayca entegre edebilirsiniz.

Fonksiyonlar

1. Fonksiyon: Modülde ayarlanan referans voltajı ile karşılaştırılacak voltajı IN+ klemensi üzerinden girersiniz. Giriş voltajı referans voltajından yüksek olduğunda röle kapanır.

2. Fonksiyon: IN- ve IN+ kullanılır ve IN+ daha yüksek olduğunda röle aktif hale gelir.

3. Fonksiyon: IN-'ye uygulanan voltaj referans voltajından düşükse röle çalışır.

Referans Voltajını Ayarlama

Trimpotu çevirerek istediğiniz değere getirebilir ve multimetre ile IN- klemensi ve besleme klemensinin (-) kutbu arasında ölçüm yaparak referans değerini doğrulayabilirsiniz.

Ağırlık: 0.1 Kg.
