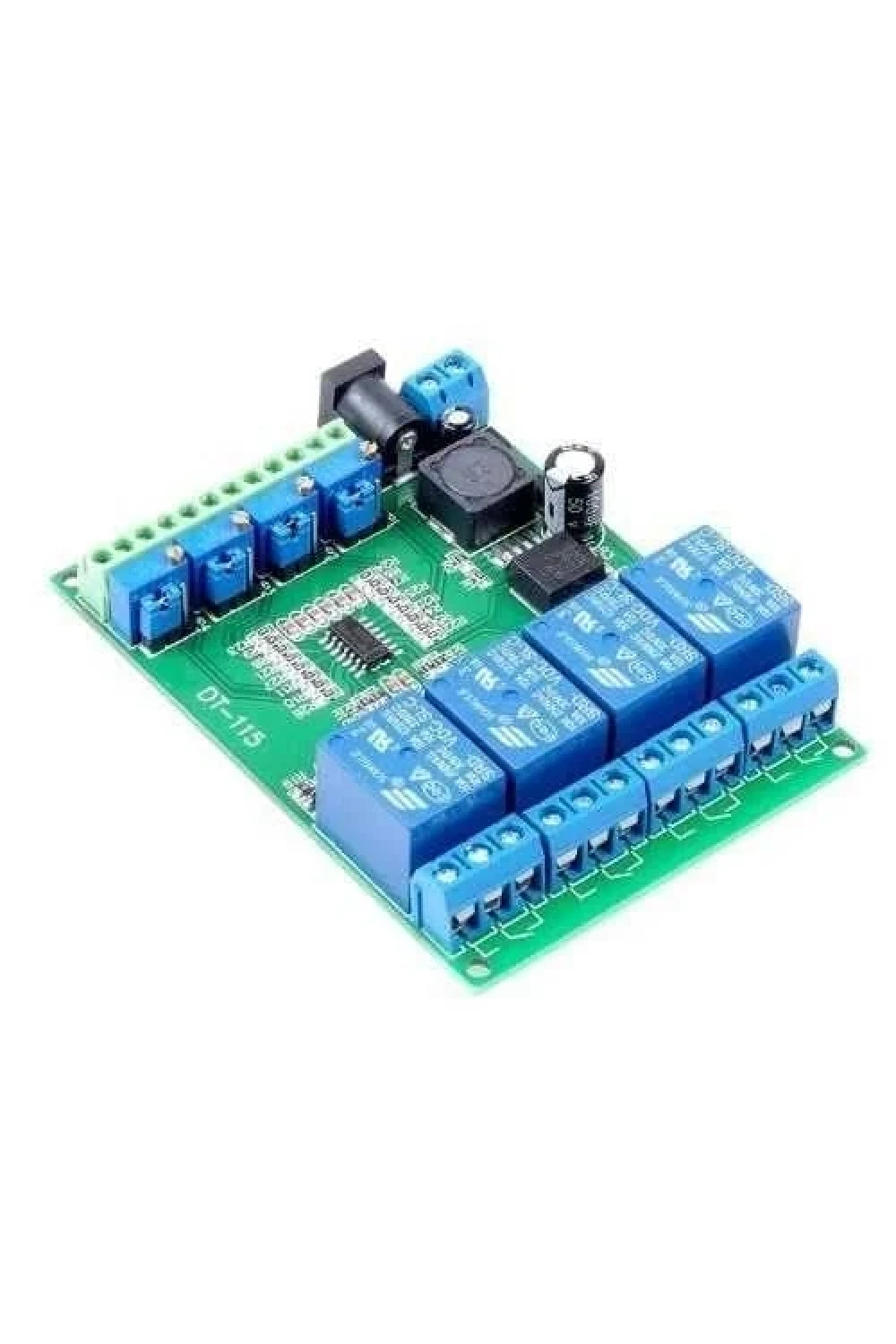

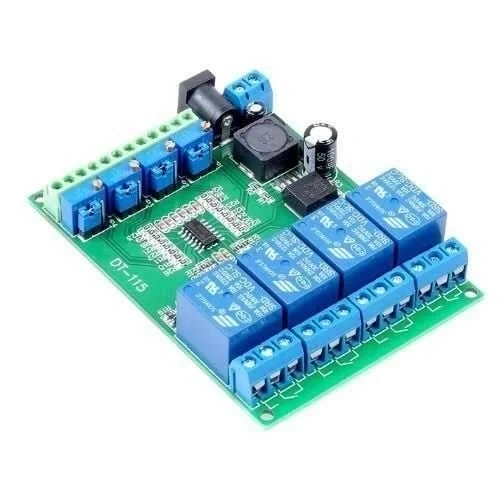

DC 12V 4-Kanal LM393 Voltaj Karşılaştırıcı Röle Modülü

DC 12V 4-Kanal LM393 Voltaj Karşılaştırıcı Röle Modülü

DC 12V 4-Kanal LM393 Voltaj Karşılaştırıcı Röle Modülü, giriş voltajlarını referans değerlerle karşılaştırarak röleleri kontrol etmenizi sağlayan çok yönlü bir modüldür. Bu modül sayesinde, belirli bir voltaj eşiği aşıldığında veya altında devrelerinizi otomatik olarak etkinleştirebilir veya devre dışı bırakabilirsiniz. 3 farklı çalışma modu ile çeşitli uygulamalara uyum sağlar.

Teknik Özellikler

Uygulama Alanları

Bu modül, otomatik kontrol sistemleri, güvenlik sistemleri, endüstriyel otomasyon, sensör tabanlı projeler ve daha birçok alanda kullanılabilir. Örneğin, sıcaklık kontrolü, su seviyesi algılama, ışık sensörleri gibi uygulamalarda röleleri tetiklemek için idealdir.

Öne Çıkan Avantajlar

• Ayarlanabilir Referans Voltajı: Üzerindeki trimpot sayesinde referans voltajını kolayca ayarlayabilirsiniz.
• Çoklu Çalışma Modları: 3 farklı çalışma modu sayesinde, farklı karşılaştırma ihtiyaçlarınıza uygun çözümler sunar.
• Yüksek Röle Kapasitesi: 10A röle kapasitesi, çeşitli yükleri güvenle kontrol etmenizi sağlar.
• Kompakt Tasarım: Küçük boyutları sayesinde projelerinize kolayca entegre edilebilir.

Modülün çalışma prensibi, giriş voltajını, ayarlanabilir referans voltajıyla karşılaştırmaya dayanır. Referans voltajını trimpot ile ayarlayabilir ve karşılaştırma yapmak istediğiniz voltaj sinyalini IN+ klemensinden girebilirsiniz. Modülün modları, atlama jumperlarının konumu değiştirilerek ayarlanır:

• Fonksiyon 1: Giriş voltajı ayarlanan referans voltajından büyükse röle kapanır.
• Fonksiyon 2: IN- ve IN+'ya farklı voltajlar uygulandığında, IN+ daha büyükse röle kapanır.
• Fonksiyon 3: IN-'ye uygulanan voltaj referanstan küçükse röle çalışır.

Referans voltajını ölçmek için, ölçü aletinin siyah kablosunu besleme klemensinin eksi ucuna, kırmızı kablosunu ise IN- klemensine bağlayarak referans değerini okuyabilirsiniz.

Ağırlık: 0.3 Kg.
