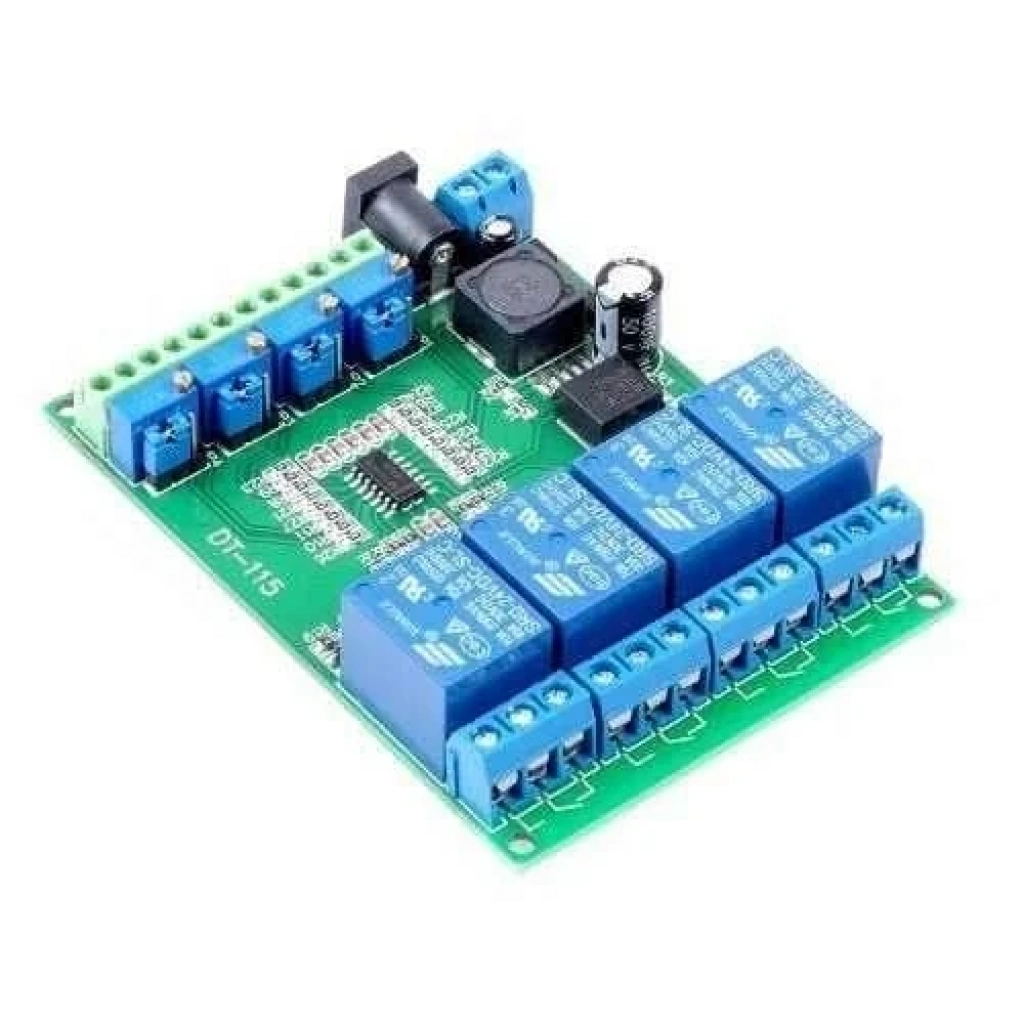

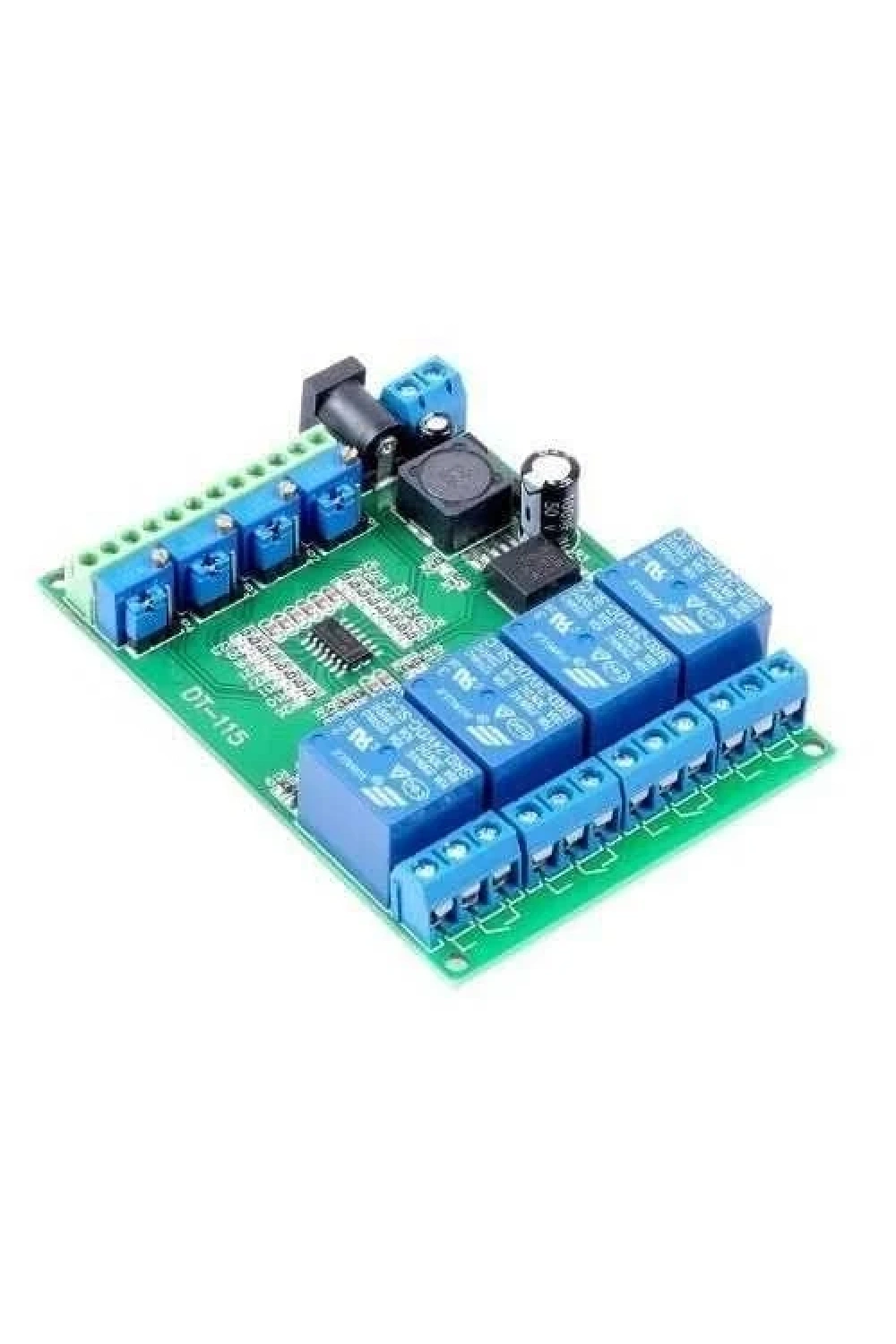

DC 24V 4-Kanal LM393 Voltaj Karşılaştırıcı Röle Modülü

DC 24V 4-Kanal LM393 Voltaj Karşılaştırıcı Röle Modülü

DC 24V 4-Kanal LM393 Voltaj Karşılaştırıcı Röle Modülü, giriş voltajına bağlı olarak röleleri kontrol etmenizi sağlayan kullanışlı bir elektronik bileşendir. Bu modül, farklı uygulamalarda voltaj seviyelerini izlemek ve belirli eşik değerlerine göre röleleri anahtarlamak için idealdir. Üç farklı çalışma modu sayesinde, çeşitli kontrol ihtiyaçlarınızı karşılayacak esnek bir çözüm sunar.

Teknik Özellikler

Uygulama Alanları

Bu modül, otomatik kontrol sistemleri, güvenlik sistemleri, endüstriyel otomasyon, ev otomasyonu projeleri ve çeşitli sensör uygulamaları gibi alanlarda kullanılabilir. Örneğin, bir sıcaklık sensöründen gelen voltaj değerini belirli bir eşik ile karşılaştırarak bir fanı otomatik olarak çalıştırabilir veya durdurabilirsiniz.

Öne Çıkan Avantajlar

• Ayarlanabilir Referans Voltajı: Üzerindeki trimpot sayesinde referans voltajını kolayca ayarlayabilirsiniz. Bu, farklı uygulamalara uyum sağlamanızı sağlar.
• Üç Farklı Çalışma Modu: Modülün çalışma modlarını, üzerindeki jumperlar aracılığıyla kolayca değiştirebilirsiniz.
• Yüksek Röle Kapasitesi: 10A 30VDC / 10A 250VAC röle değerleri, çeşitli yükleri güvenle kontrol etmenizi sağlar.
• Kolay Kullanım: Modülün tasarımı, kolay kurulum ve kullanım için optimize edilmiştir.

Fonksiyonlar

Fonksiyon 1 için jumper sağa takılır. Bu modda, giriş voltajı ayarlanan referans voltajından büyük olduğunda röle kapanır.

Fonksiyon 2 için jumper tamamen çıkarılır. Bu modda, IN- ve IN+ girişlerine farklı voltajlar uygulanır ve IN+ daha yüksek olduğunda röle kapanır.

Fonksiyon 3 için jumper sola takılır. Bu modda, IN-'ye uygulanan voltaj referans voltajından küçükse röle çalışır.

Ayar

Çalışma voltajı + ve - klemenslerinden uygulanır. Trimpot kullanılarak referans voltajı ayarlanır. Karşılaştırılacak voltaj sinyali IN+ klemensinden girilir. IN+ değeri referans değerinden büyükse röle kapanır.

Ağırlık: 0.3 Kg
