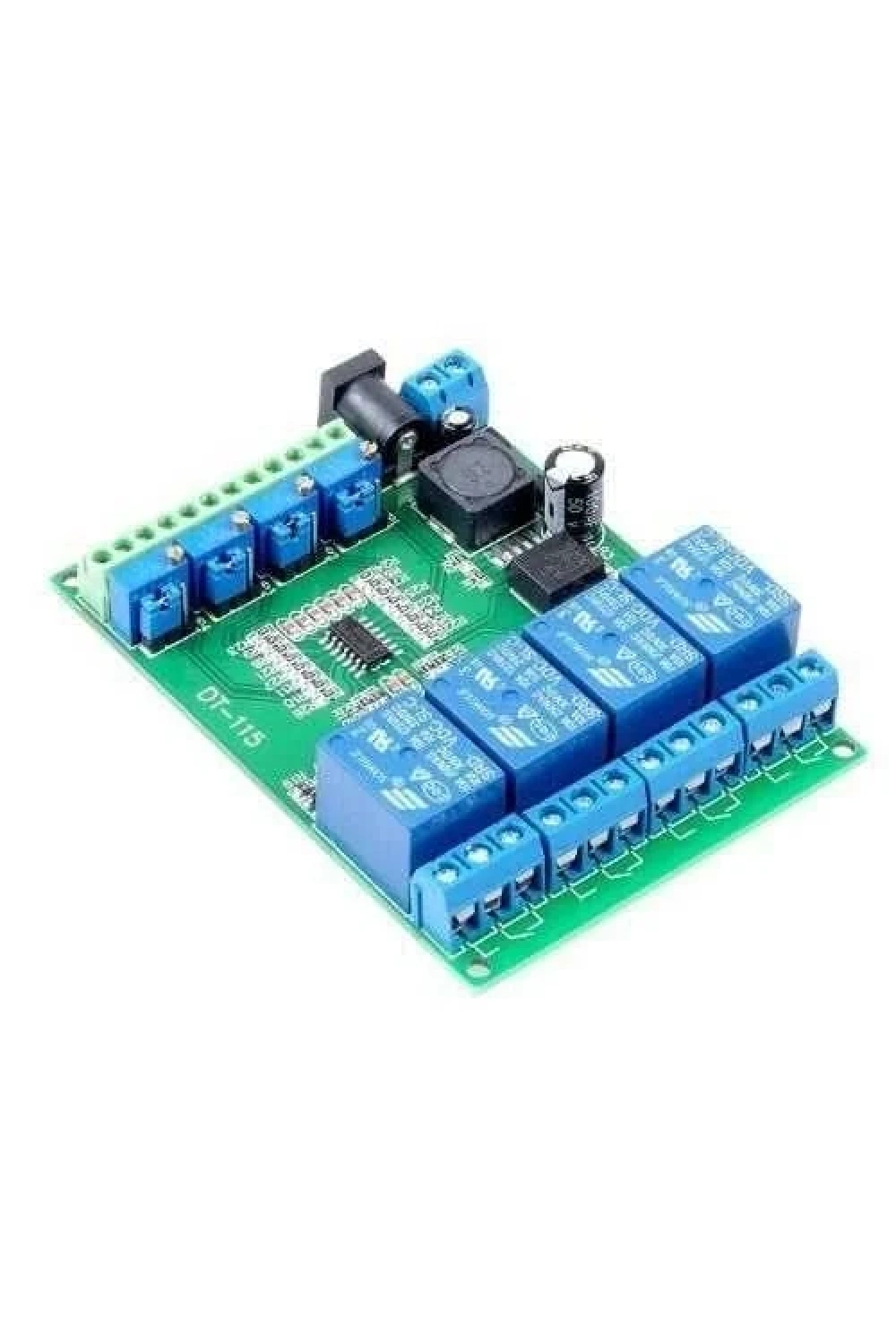

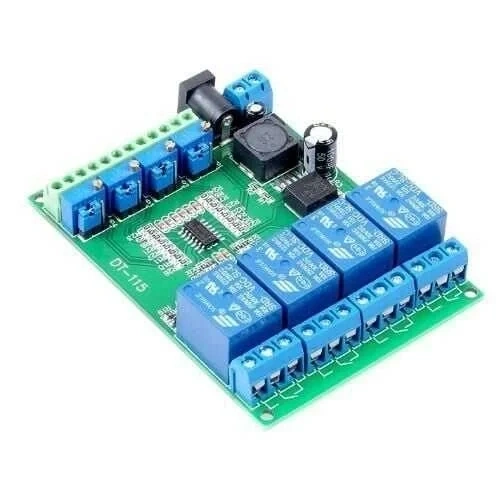

DC 5V 4-Kanal LM393 Voltaj Karşılaştırıcı Röle Modülü

DC 5V 4-Kanal LM393 Voltaj Karşılaştırıcı Röle Modülü

DC 5V 4-Kanal LM393 Voltaj Karşılaştırıcı Röle Modülü, giriş voltajına bağlı olarak röleleri açıp kapatabilen çok yönlü bir modüldür. Bu modül, farklı senaryolarda röle kontrolü sağlamak için tasarlanmış üç farklı çalışma moduna sahiptir. Referans voltajını ayarlayarak ve giriş voltajını bu referansla karşılaştırarak, röleleri otomatik olarak kontrol edebilirsiniz.

Teknik Özellikler

Uygulama Alanları

Bu modül, çeşitli otomasyon projelerinde, voltaj izleme sistemlerinde, güvenlik sistemlerinde ve daha birçok uygulamada kullanılabilir. Özellikle, belirli bir voltaj seviyesine ulaşıldığında bir cihazı otomatik olarak etkinleştirmek veya devre dışı bırakmak için idealdir.

Öne Çıkan Avantajlar

• Üç Farklı Çalışma Modu: İhtiyaçlarınıza göre farklı karşılaştırma işlemleri yapabilirsiniz.
• Ayarlanabilir Referans Voltajı: Ürün üzerindeki trimpot sayesinde referans voltajını kolayca ayarlayabilirsiniz.
• Yüksek Röle Kapasitesi: 10A değerindeki röleler, çeşitli yükleri güvenle kontrol etmenizi sağlar.
• Kompakt Tasarım: Küçük boyutları sayesinde projelerinizde kolayca yer alabilir.

Modülün çalışma prensibi şöyledir: Üzerindeki trimpot yardımıyla referans voltajını ayarlayabilirsiniz. Modüller arasındaki geçişler için, trimpotların arkasındaki atlama jumperlarının konumlarını değiştirebilir veya çıkarabilirsiniz. Referans voltajını ölçmek için, ölçü aletinin siyah kablosunu besleme klemensinin eksisine, kırmızı kablosunu ise IN- yazan klemense bağlayarak referans değerini okuyabilirsiniz.

Fonksiyon 1 için atlama jumperini sağa takın. Fonksiyon 2 için jumperi tamamen çıkarın. Fonksiyon 3 için ise jumperi sola takın.

Fonksiyon 1

Modülde ayarlanan referans voltajı ile karşılaştırılacak voltajı girin. Giriş voltajı ayarlanan referans voltajından büyük olduğunda röle kapanır; giriş voltajı referans voltajından küçük veya eşit olduğunda modül hareketsiz kalır. Karşılaştırma voltajı IN+ klemensinden girilir.

Fonksiyon 2

IN- ve IN+ klemenslerine farklı voltajlar uygulayın. IN+ voltajı daha yüksek olduğunda röle kapanır.

Fonksiyon 3

IN- klemensine girilen değer referanstan küçükse röle çalışır.

Ağırlık: 0.3 Kg.
