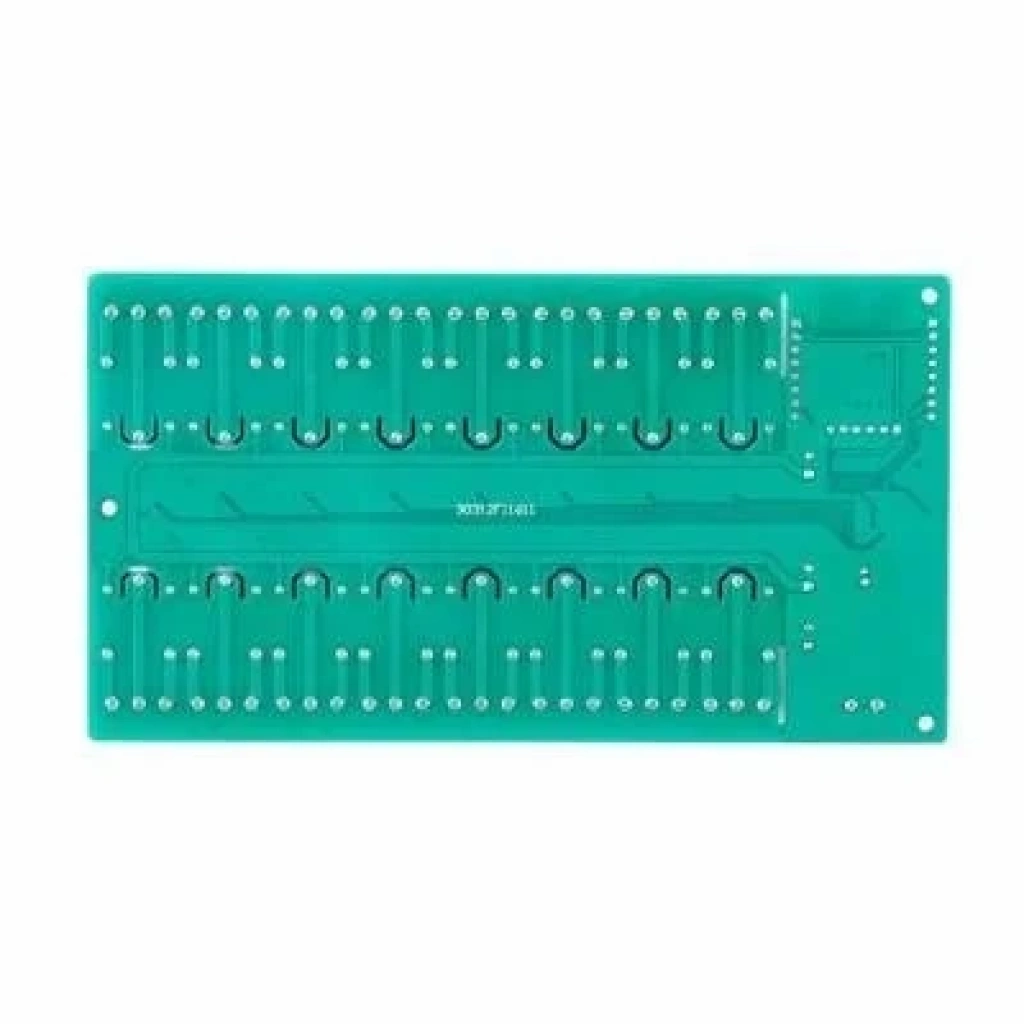

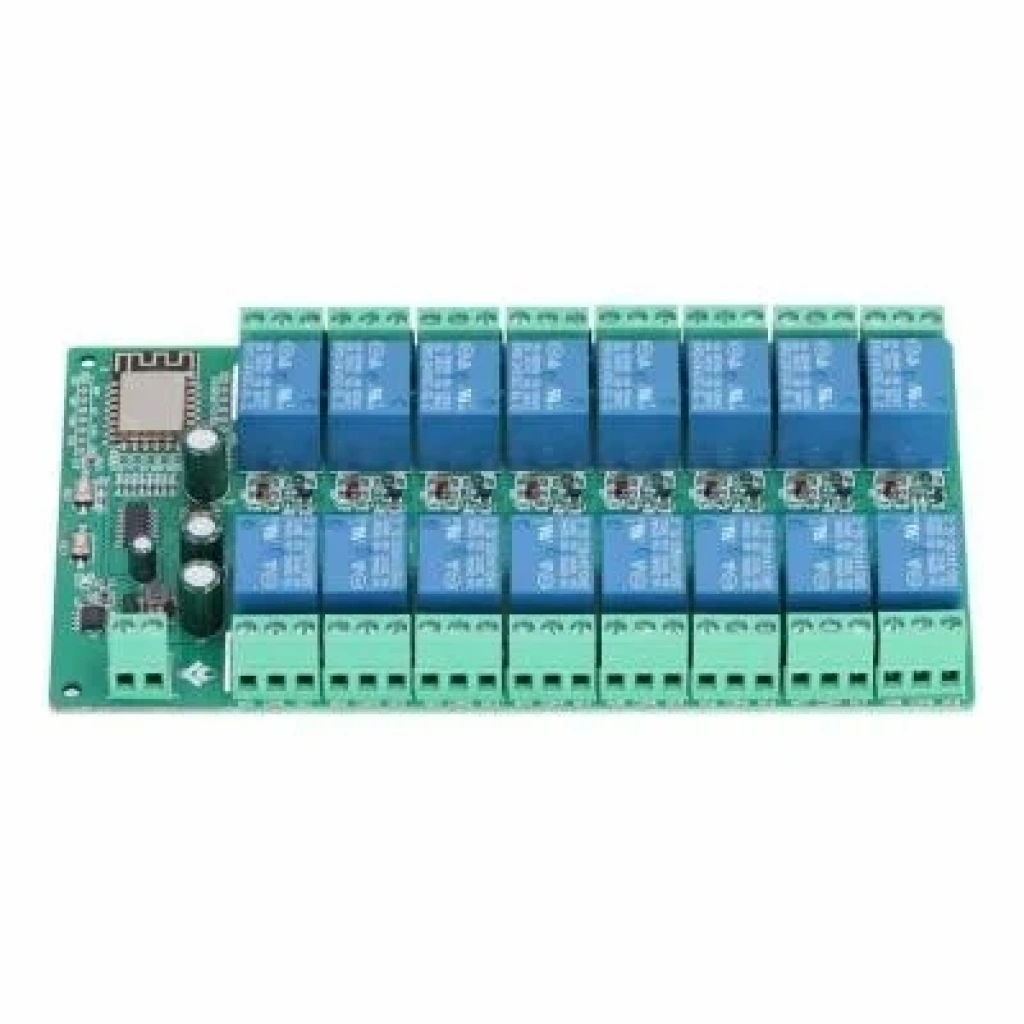

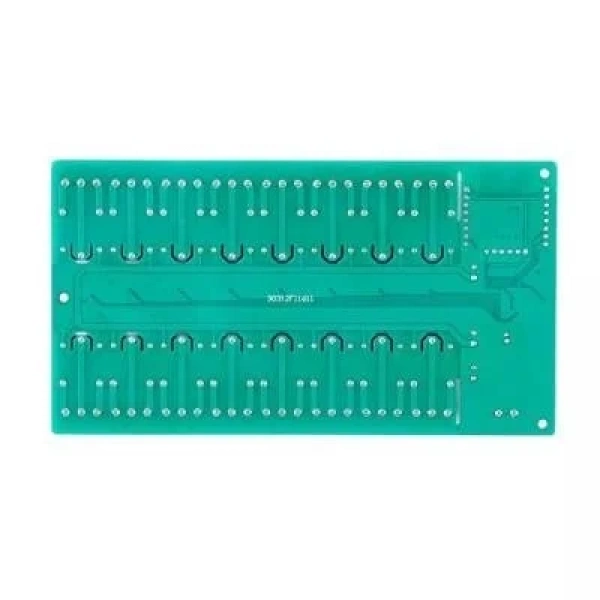

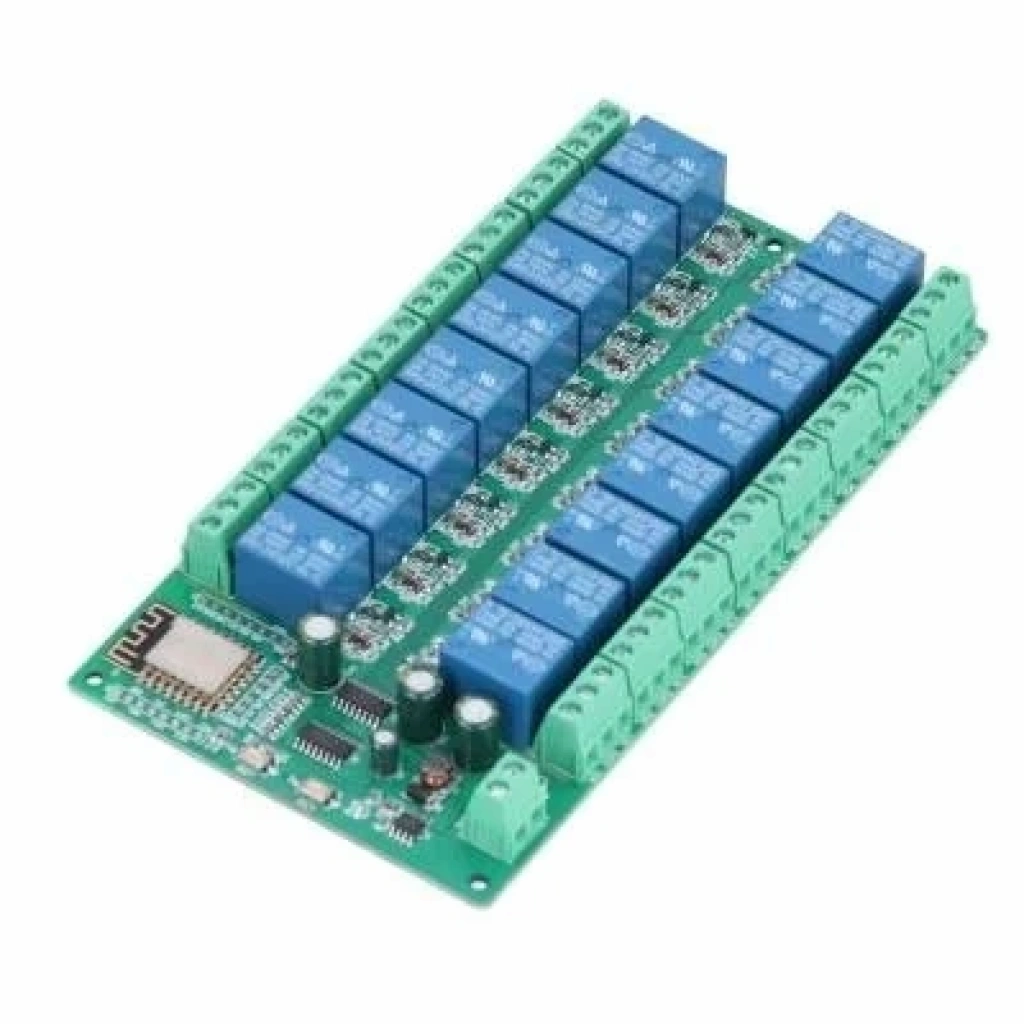

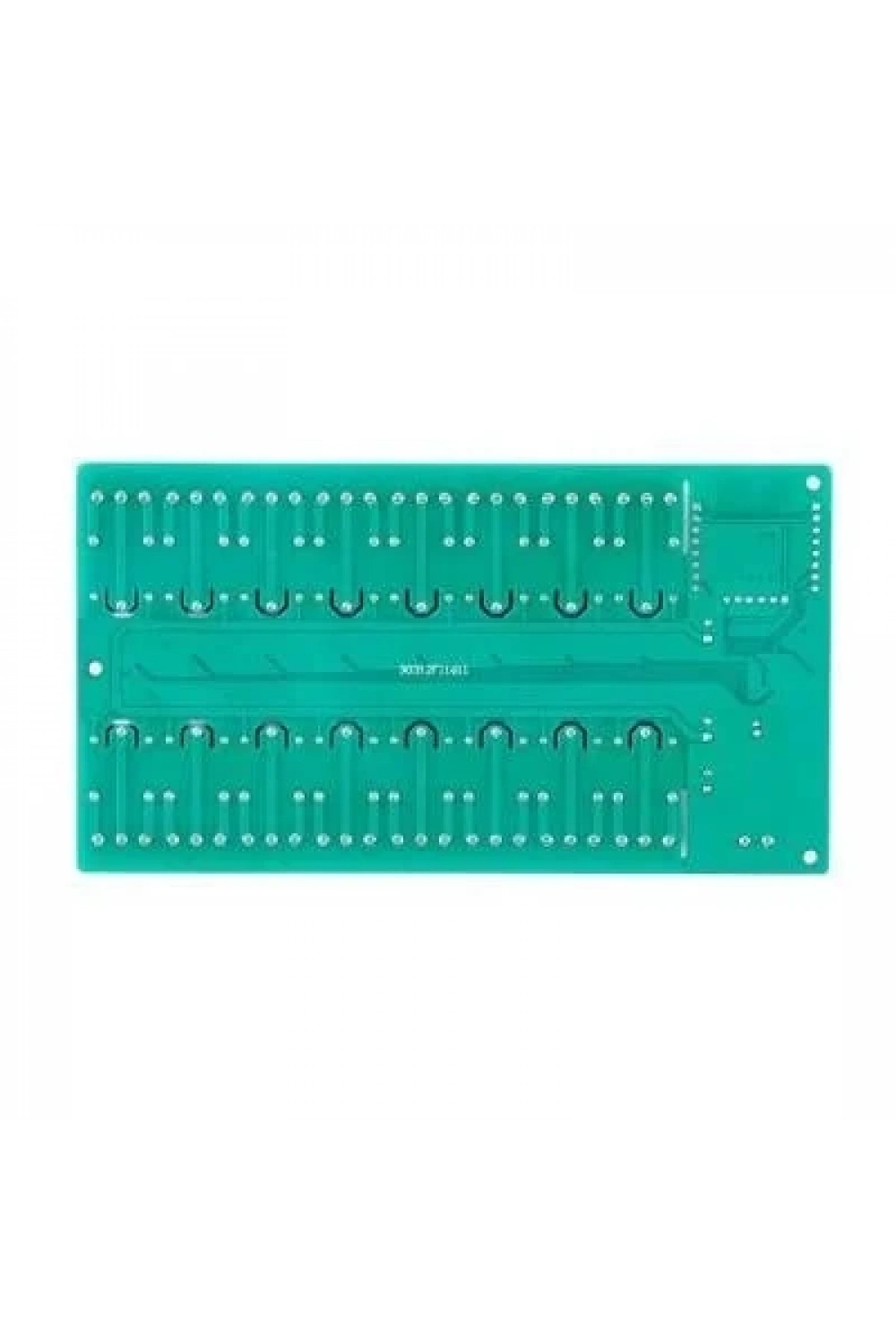

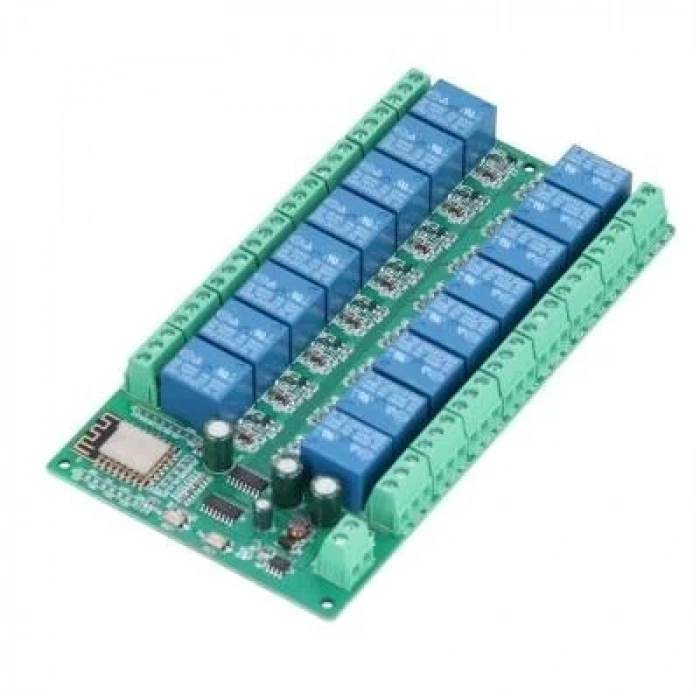

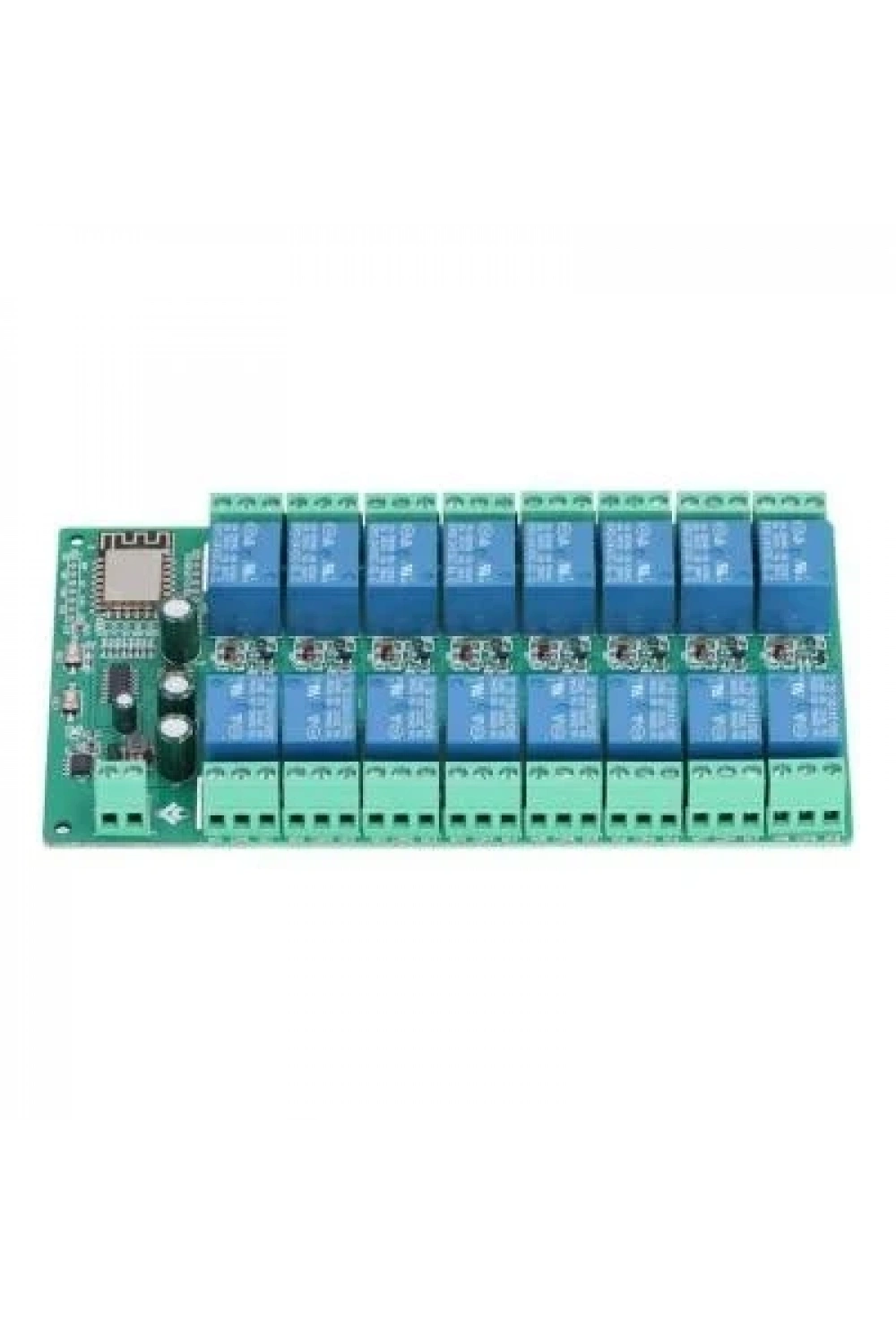

ESP8266 24V 16 Kanal Wifi Röle Modülü, akıllı ev otomasyonu ve kablosuz kontrol projeleri için ideal bir çözümdür. Bu modül, ESP8266 WiFi modülü ve 16 adet röleden oluşur. Rölelerin kontrolü, iki adet 74HC595 çipi aracılığıyla 4 GPIO pinine bağlanarak sağlanır. Bu sayede her röleyi ayrı ayrı açıp kapatmak için özel bir kontrol programı kullanmanız gerekir.

Teknik Özellikler

Uygulama Alanları

Bu modül, ESP8266 ikincil geliştirme öğrenimi, akıllı ev sistemleri, kablosuz kontrol projeleri ve benzeri uygulamalarda kullanılabilir.

Öne Çıkan Avantajlar

• Yerleşik, olgun ve kararlı ESP-12F WiFi modülü sayesinde güvenilir bir bağlantı sağlar.
• WiFi modülünün I/O portları ve UART program indirme portu dışarı çıkarılmıştır, bu da ikincil geliştirmeyi kolaylaştırır.
• DC 24V güç kaynağı desteği sunar.
• RST sıfırlama düğmesi ve programlanabilir bir düğme modül üzerinde bulunur.
• Eclipse / Arduino LDE ve diğer geliştirme araçlarıyla uyumludur. Arduino geliştirme ortamı için referans programlar mevcuttur.
• Modülde güç ve röle durumlarını gösteren LED'ler bulunmaktadır.
• Kompakt tasarım: 165 x 90mm boyutlarında hafif bir yapıya sahiptir (0.5 kg).

Kullanım Notları

Modülün programlanması için bir FTDI adaptörüne ihtiyaç duyulur. Programlama arayüzü bağlantıları: ESP8266’nın GND, RX, TX ve 3.3V pinleri sırasıyla harici TTL seri port modülünün GND, TX, RX ve 3.3V pinlerine bağlanmalıdır. Program yükleme sırasında I/O GND’ye bağlanmalı ve yükleme tamamlandıktan sonra bağlantısı kesilmelidir.

Röle Çıkışları

• NC (Normalde Kapalı): Röle etkinleştirilmeden önce COM pinine kısa devre yapar, etkinleştirildikten sonra bağlantıyı keser.
• COM (Ortak): Ortak terminaldir.
• NO (Normalde Açık): Röle etkinleştirilmeden önce açık devre, etkinleştirildikten sonra COM pinine kısa devre yapar.
