PWM Motor Hız Kontrolü Nedir? DC Motor Hızı Nasıl Ayarlanır?

Bir DC motorun hızını seri dirençle düşürmek basit fakat kayıplı bir yöntemdir. Dirençte harcanan enerji ısıya dönüşür; motordaki gerilim de yüke göre değişir. PWM (Pulse Width Modulation, darbe genişlik modülasyonu) ise beslemeyi hızlı darbeler halinde anahtarlayarak motora aktarılan enerjiyi ayarlar ve uygun bir sürücüyle seri dirence göre daha verimli kontrol sağlar.

Bu yazıda PWM'in çalışma mantığını, görev döngüsü hesabını ve gerçek bir kartla kurulumu adım adım inceliyoruz. Örnekler, İndirimAl'daki 3A PWM Hız Kontrol Devresi ve 3V-6V DC 260 Motor üzerinden ilerliyor.

PWM Nedir?

PWM, sabit frekanslı bir kare dalganın "açık" kalma süresini değiştirerek yüke aktarılan enerjiyi ayarlayan bir anahtarlama tekniğidir. Anahtar elemanı (genellikle bir MOSFET) zamanın büyük bölümünde tam iletimde veya kesimde çalışır. Buna rağmen iletim direnci, anahtarlama geçişleri ve sürücü devresi nedeniyle kayıplar ve ısınma tamamen ortadan kalkmaz.

Motor sargısının endüktansı akım darbelerini, rotorun ataleti de tork dalgalanmasını yumuşatır. Motor hızı; görev döngüsünün yanında besleme gerilimine, PWM frekansına, yüke ve motor özelliklerine bağlıdır.

Görev Döngüsü ve Ortalama Gerilim

Görev döngüsü (duty cycle),sinyalin bir periyot içinde açık kaldığı sürenin yüzdesidir. İdeal bir PWM dalgasının zaman ortalamalı gerilimi yaklaşık olarak şöyle hesaplanır:

V_ort ≈ V_besleme × D

Burada D, 0 ile 1 arasındaki görev döngüsüdür.

Örneğin 6V beslemede %50 görev döngüsünün ideal zaman ortalamalı gerilimi 3V'tur. Ancak motor uçlarında 0V ile 6V arasında darbeler bulunur; motor hızı ve akımı, sabit 3V DC ile çalışmadaki değerlerle birebir aynı olmayabilir.

PWM ile Seri Dirençle Kısma Arasındaki Fark

İki yöntem aynı hız düşüşünü verse de davranışları farklıdır:

PWM'de motor, açık kalınan süre boyunca besleme gerilimine bağlanır. Sargı akımının nasıl yükselip azaldığını motor endüktansı, geri elektromotor kuvveti, frekans ve akım yolu belirler. Bu nedenle PWM düşük hızda çoğu durumda seri dirençten daha kullanışlıdır; fakat torkun her görev döngüsünde sabit kalacağı söylenemez.

PWM Frekansı Motoru Nasıl Etkiler?

Frekans seçimi iki sınır arasında denge kurar:

• Düşük frekanslar: Motora ve yüke bağlı olarak tork dalgalanması, titreşim ve duyulabilir ses artabilir.
• Duyulabilir frekans aralığı: Motorun mekanik yapısı ve harmonikler nedeniyle uğultu oluşabilir.
• Daha yüksek frekanslar: Temel anahtarlama sesi insan işitme aralığının üzerine taşınabilir; buna karşılık anahtarlama kayıpları artabilir.

Birçok hazır hız kontrol kartında frekans sabittir ve kullanıcı tarafından değiştirilmez. Frekans ürün sayfasında belirtilmişse motor ve uygulamayla uyumu kontrol edilmelidir; belirtilmemişse kesin bir değer varsayılmamalıdır.

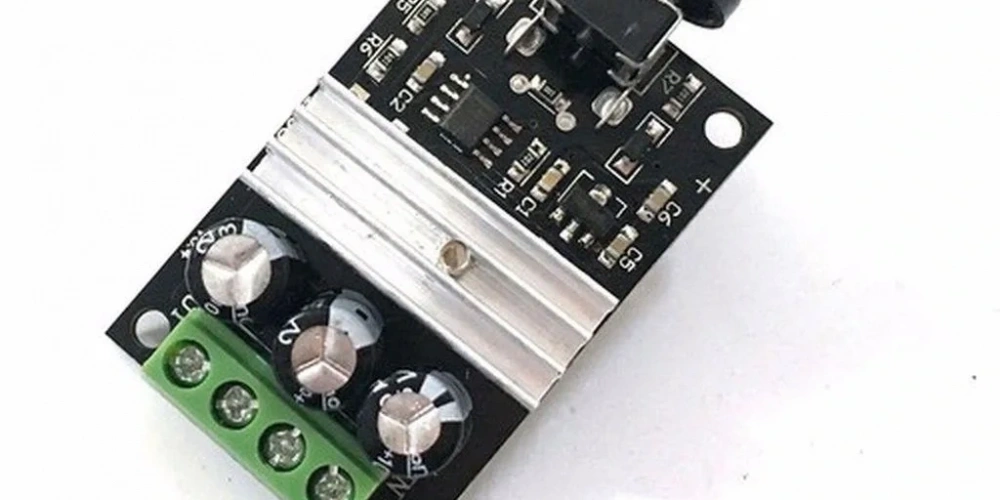

Gerçek Ürünle Kurulum: 3A PWM Hız Kontrol Kartı

3A PWM Hız Kontrol Devresi ürün sayfasında şu değerler verilir:

İki sınır birlikte geçerlidir: 6V beslemede 3A çekilirse güç 18W olur ve akım sınırına önce ulaşılır; 28V beslemede ise 80W sınırına yaklaşık 2,9A ile ulaşılır. Hangi sınıra önce gelinirse o esas alınmalıdır.

Bağlantı Adımları

Tipik potansiyometreli hız kontrol kartında kurulum sırası şöyledir:

1. Güç kaynağının kapalı olduğundan emin olun.
2. Kaynağın artı ve eksi uçlarını kartın giriş (VIN/GND) klemensine bağlayın.
3. Motoru çıkış (OUT+/OUT-) klemensine bağlayın.
4. Kablo kesitlerinin motorun kalkış akımını taşıyabildiğini kontrol edin.
5. Potansiyometreyi en düşük konuma alın ve gücü açın.
6. Hızı kademeli artırarak motorun tepkisini gözlemleyin.

Ürün sayfasında ters polarite koruması belirtilmediği için giriş kutupları mutlaka kontrol edilmelidir. Klemens vidalarının gevşek kalması da yük altında ark ve ısınma üretebilir.

Akım ve Güç Sınırı Hesabı

Kart seçmeden önce motorun üç akımını bilmek gerekir: boşta, yükte ve zorlanma. 260 motor için ürün sayfasında verilen değerlerle kontrol edelim:

• 6V'ta zorlanma akımı 1A. Kartın 3A sınırının altında kalır.
• Zorlanma anındaki güç: 6V × 1A = 6W. 80W sınırının çok altındadır.

Bu hesapta motorun belirtilen zorlanma akımı, kartın ürün sayfasındaki maksimum akım ve güç sınırlarının altında kalır. Sürekli kullanım uygunluğu ayrıca kart sıcaklığı ve çalışma süresiyle doğrulanmalıdır. Daha güçlü motorlarda hesap aynı yolla yapılır; kalkış akımı kartın sınırına yaklaşıyorsa daha yüksek sürekli akım kapasitesi açıkça belirtilen bir kart seçilir. İndirimAl'da DC 7-12V 10A ve 9-60V 20A PWM modülleri gibi daha yüksek akımlı seçenekler bulunur.

Yazılımla PWM Kontrolünde Eksik Bilgiler

Potansiyometre yerine mikrodenetleyiciyle hız ayarı yapmak için PWM girişli bir motor sürücü gerekir. Mikrodenetleyici pini motoru doğrudan beslememelidir.

DRV8833 ürün sayfası iki motor kontrolünü belirtir; pin adlarını, lojik seviyeleri ve PWM bağlantısını açıklamaz. Bu bilgiler bulunmadığından karta özgü Arduino pin tablosu veya çalışan kod örneği verilemez.

Isınma, Verim ve Soğutma

PWM verimli olsa da kayıpsız değildir. Anahtar elemanının iletim direnci ve her anahtarlama geçişindeki kısa kayıp, akımla birlikte büyür. Pratik karşılığı şudur:

• Kart, sınır değerlerine yakın çalıştıkça daha çok ısınır.
• Kapalı kutuya alınan kartlarda hava akışı bırakılmalıdır.
• Uzun süreli yükte yalnızca İndirimAl ürün sayfasında açıkça sürekli akım olarak belirtilen değer esas alınmalı ve kalkış akımı için pay bırakılmalıdır.

Kart sıcaklığı mümkünse uygun bir sensörle izlenmelidir. Belirgin aşırı ısınma, termal korumanın devreye girmesi veya düzensiz çalışma görülürse sistem kapatılıp yük, bağlantılar ve soğutma kontrol edilmelidir.

Sık Yapılan Hatalar

Kart sınırını motorun etiket akımına göre seçmek

Motorun nominal akımı tek başına sürücü seçimi için yeterli değildir. Kalkış ve sıkışma akımı normal çalışma akımından yüksek olabilir. İndirimAl ürün sayfasında zorlanma akımı veya sürekli akım tanımı bulunmuyorsa yalnızca ürün adındaki akım değerine bakılarak kesin sürücü uyumluluğu kurulamaz.

PWM ile voltaj aralığını aşmak

Görev döngüsünü düşürmek zaman ortalamalı gerilimi azaltır; ancak darbe tepesi besleme geriliminde kalır. İndirimAl ürün sayfasında daha yüksek darbe gerilimine izin verildiği açıkça belirtilmiyorsa motorun listelenen çalışma gerilimi aşılmamalıdır.

Endüktif geri tepmeyi yok saymak

Motor bir endüktif yüktür ve akım kesildiğinde gerilim darbesi oluşturabilir. Tek yönlü MOSFET devresinde uygun serbest geçiş yolu, H-köprüsünde ise akımın güvenli biçimde dolaşacağı yol bulunmalıdır. Hazır kartın İndirimAl ürün sayfasında bu koruma belirtilmiyorsa korumanın var olduğu varsayılmamalıdır.

Ortak şase eksikliği

Arduino gibi bir denetleyiciyle sürücü ayrı kaynaklardan besleniyorsa GND uçları birleştirilmelidir. Ortak referans yoksa PWM sinyali kararsız davranır.

Hangi PWM Kartı Hangi İş İçin?

Kart adlarındaki akım değerleri üst sınırı gösterir; sürekli çalışmada pay bırakılması yukarıdaki ısınma bölümünde anlatılan nedenlerle gerekir.

Sık Sorulan Sorular

PWM motora zarar verir mi?

Uygun gerilim, frekans, akım ve sıcaklık sınırlarında PWM yaygın bir kontrol yöntemidir. Tepe geriliminin aşılması, çok düşük görev döngüsünde motorun durup akım çekmesi veya yetersiz soğutma motora ve sürücüye zarar verebilir.

Görev döngüsü %100 olunca ne olur?

Anahtar sürekli iletimde kalır ve motor doğrudan besleme gerilimini görür. Kart bu durumda yalnızca açma-kapama elemanı gibi davranır.

PWM ile motor yönü değiştirilebilir mi?

Tek anahtarlı hız kontrol kartları yön değiştiremez. Yön kontrolü için DRV8833 gibi H-köprülü bir sürücü gerekir; H-köprü hem hızı hem dönüş yönünü yönetir.

Çok düşük görev döngüsünde motor neden dönmüyor?

Ortalama gerilim, motorun iç sürtünmesini yenecek eşiğin altında kalır. Motor uğuldar fakat dönemez; bu bölgede uzun süre bekletmek sargıları ısıtır.

Sonuç

PWM, DC motor hızını seri direnç gibi kayıplı yöntemlere göre daha verimli ayarlamak için yaygın biçimde kullanılır. Kurulumun özü üç kontrole iner: besleme ve darbe tepesi motorun sınırlarına uygun mu, kartın sürekli ve tepe akım değerleri motorun kalkış/zorlanma akımını karşılıyor mu, bağlantılar ve soğutma gerçek yük koşullarına uygun mu?

Projenize uygun hız kontrol kartlarını ve sürücüleri karşılaştırmak için Motor ve Motor Sürücü Kartları kategorisini inceleyebilirsiniz.
