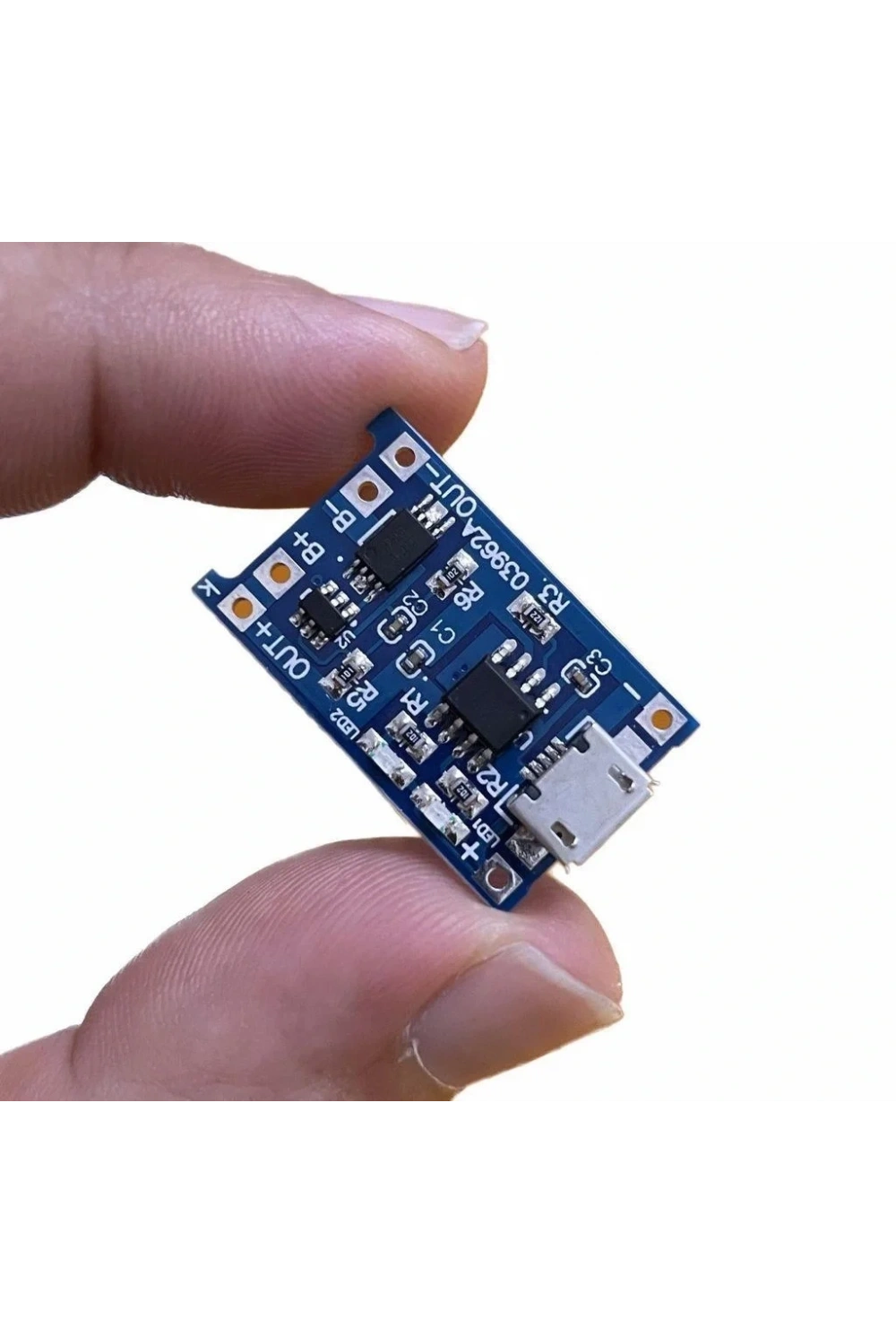

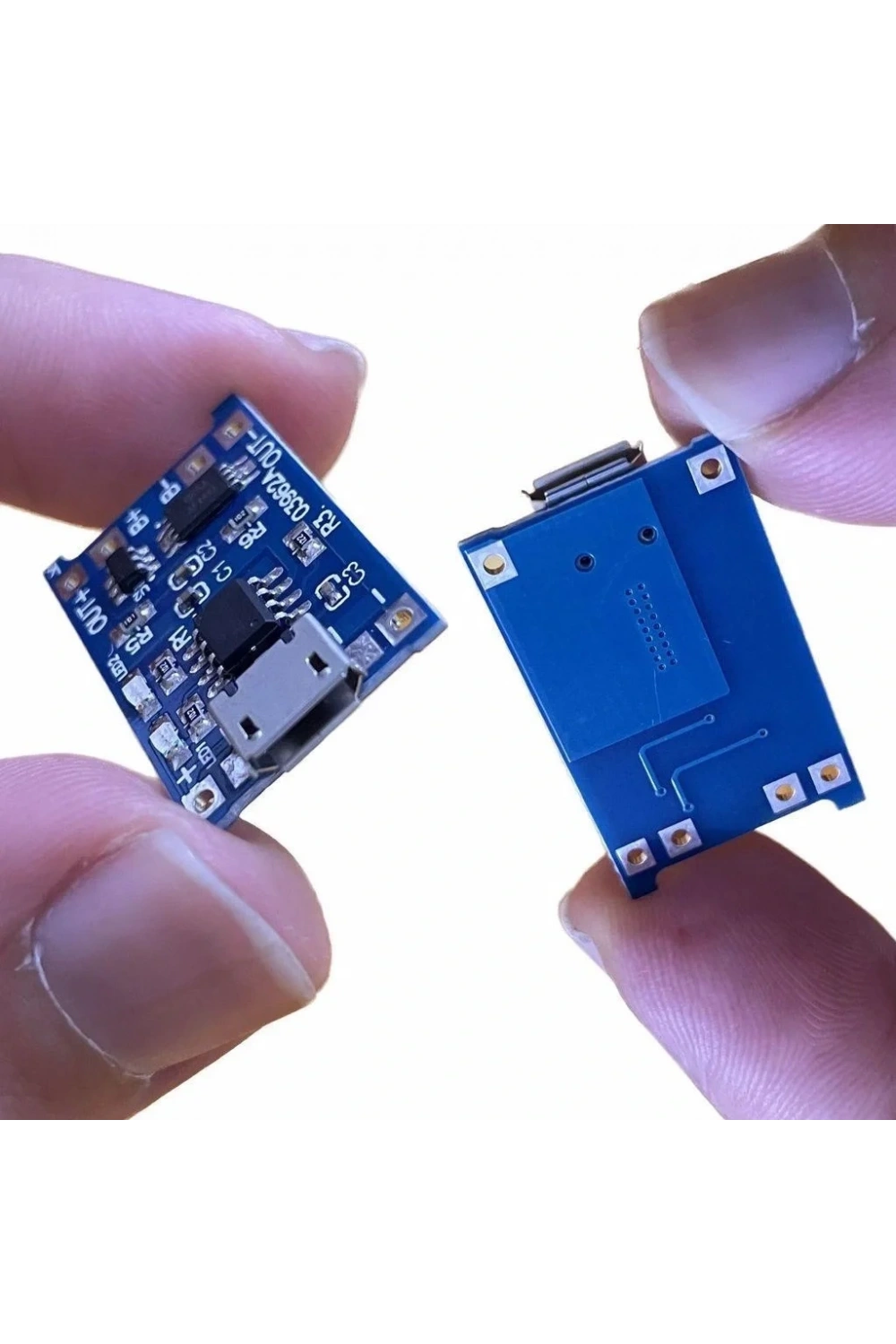

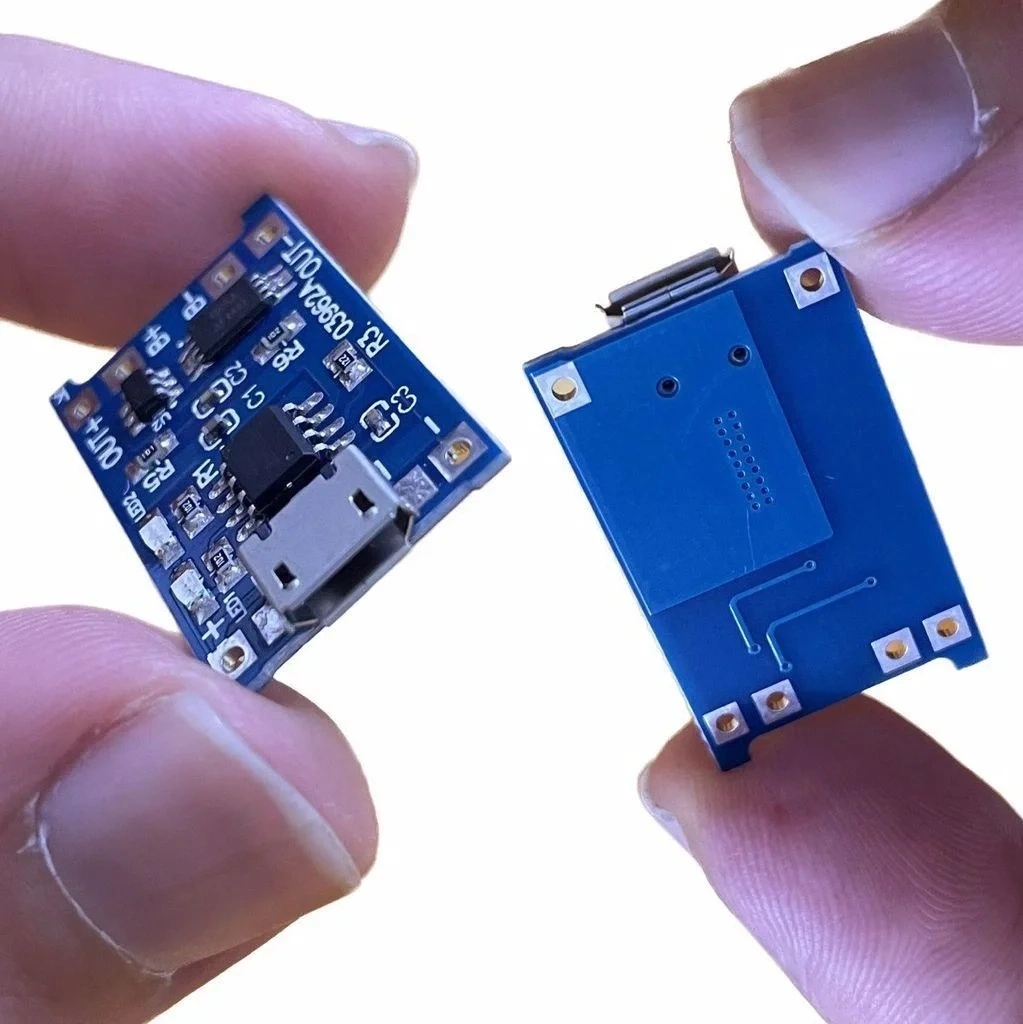

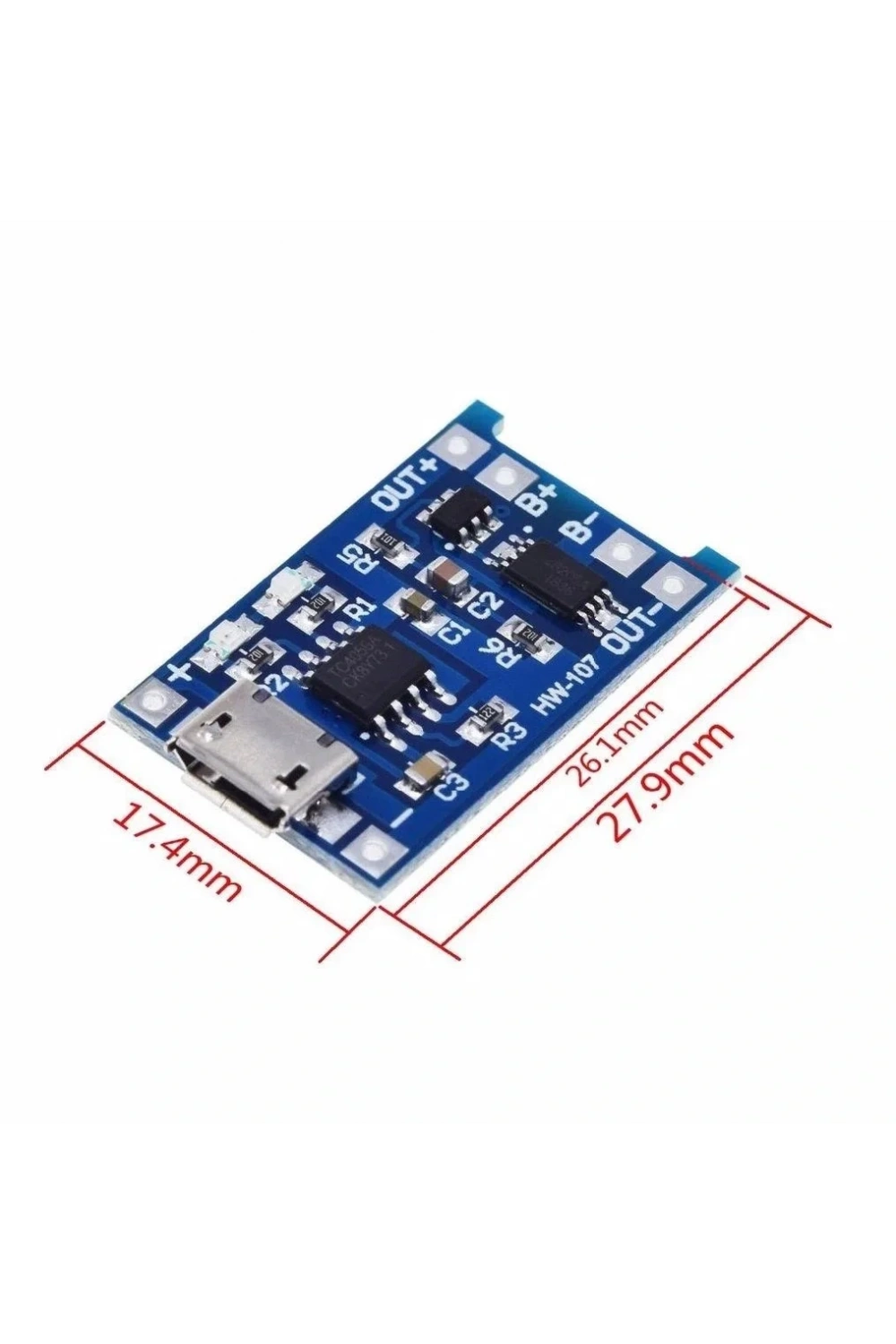

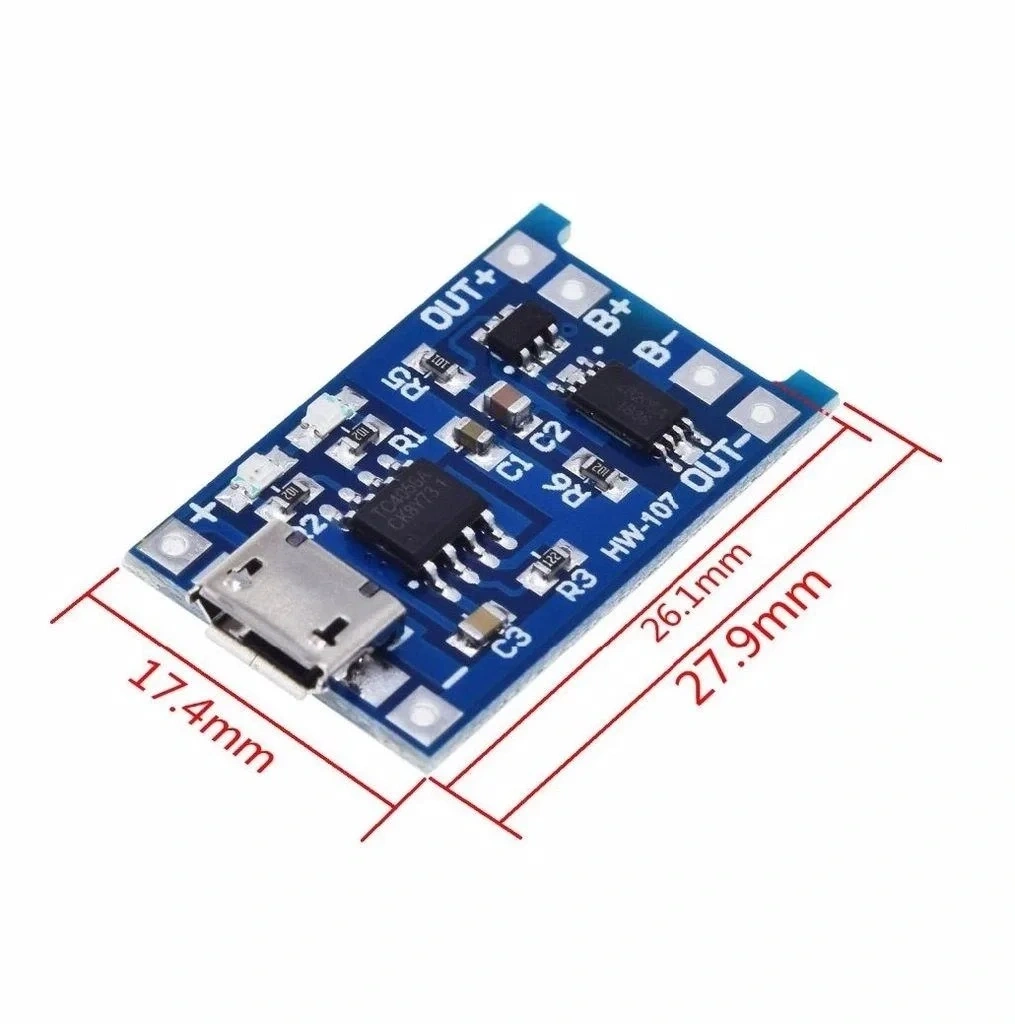

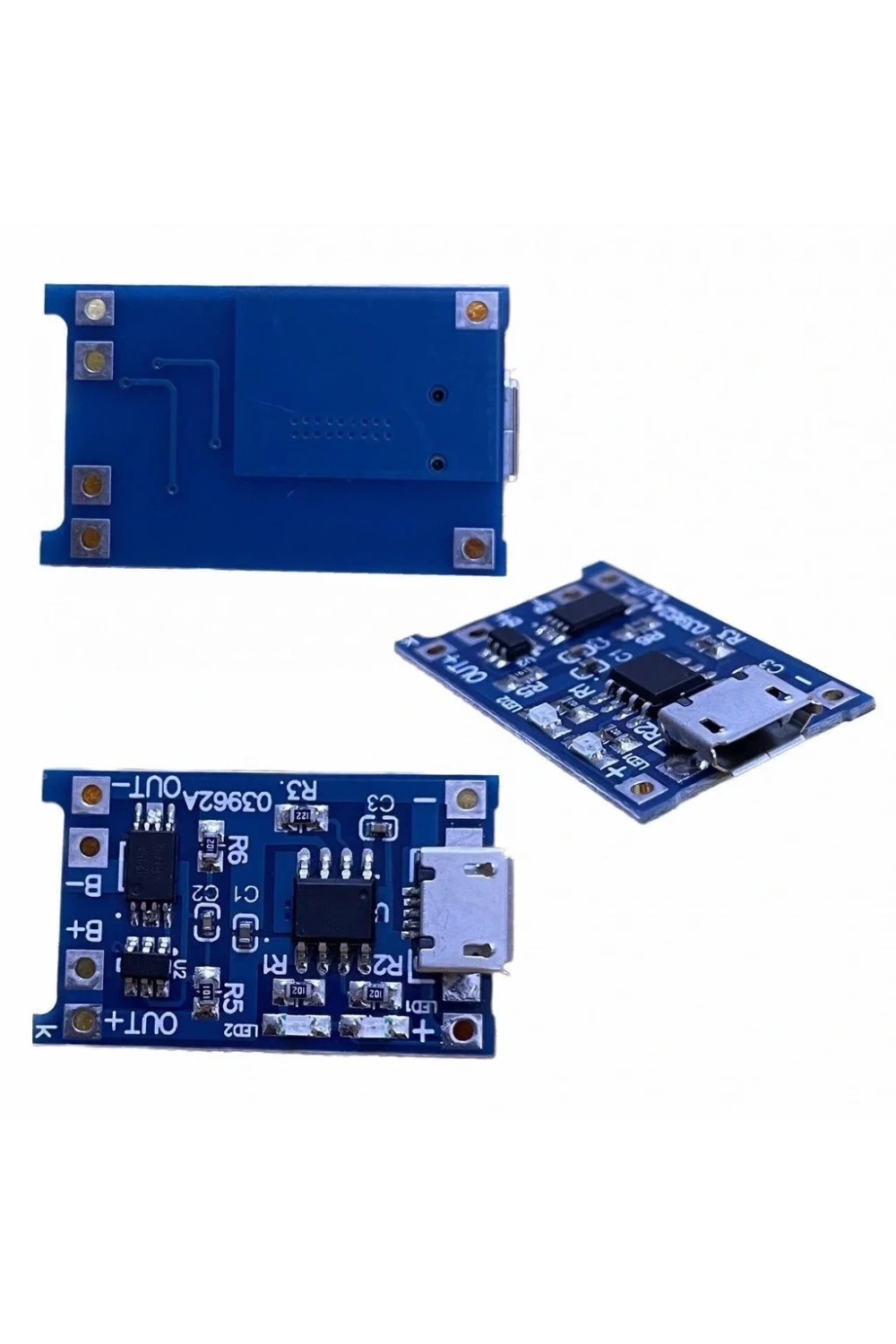

TP4056 Micro USB Korumalı Lipo 18650 Pil Şarj Devresi

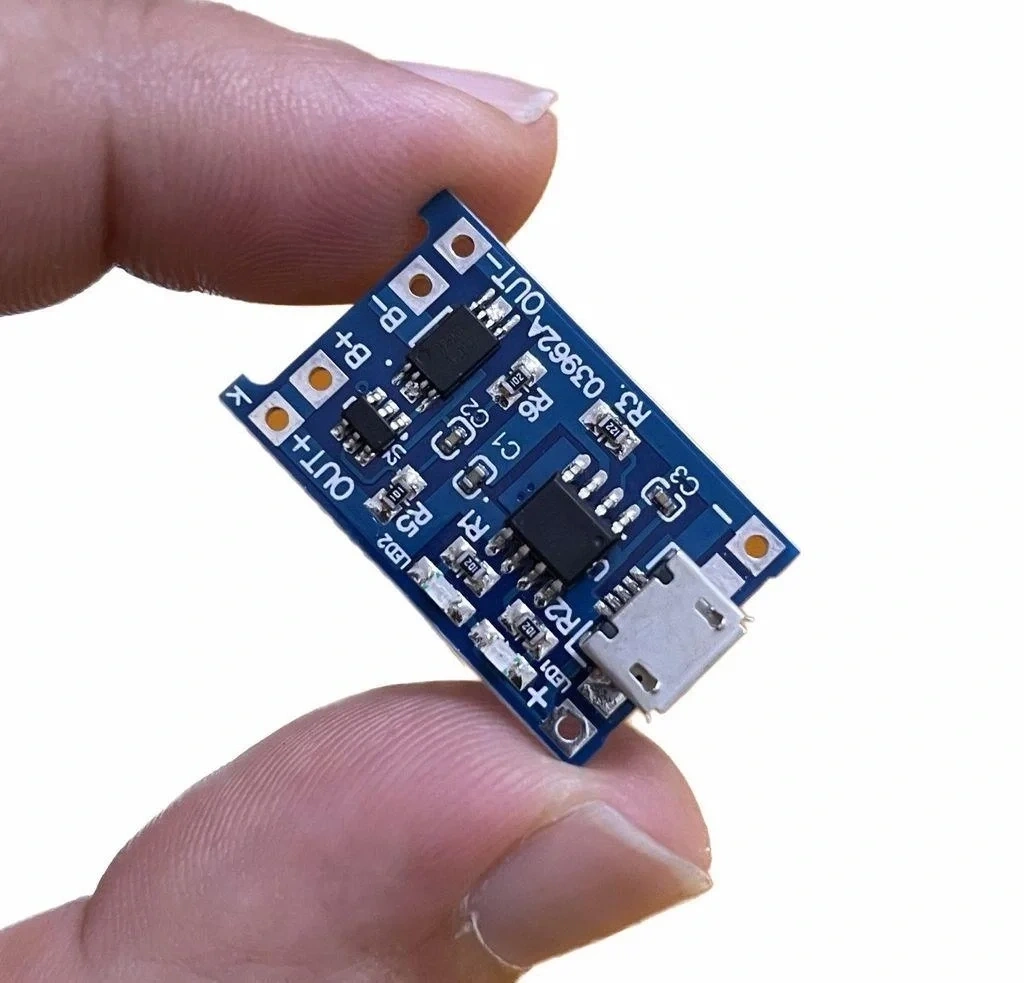

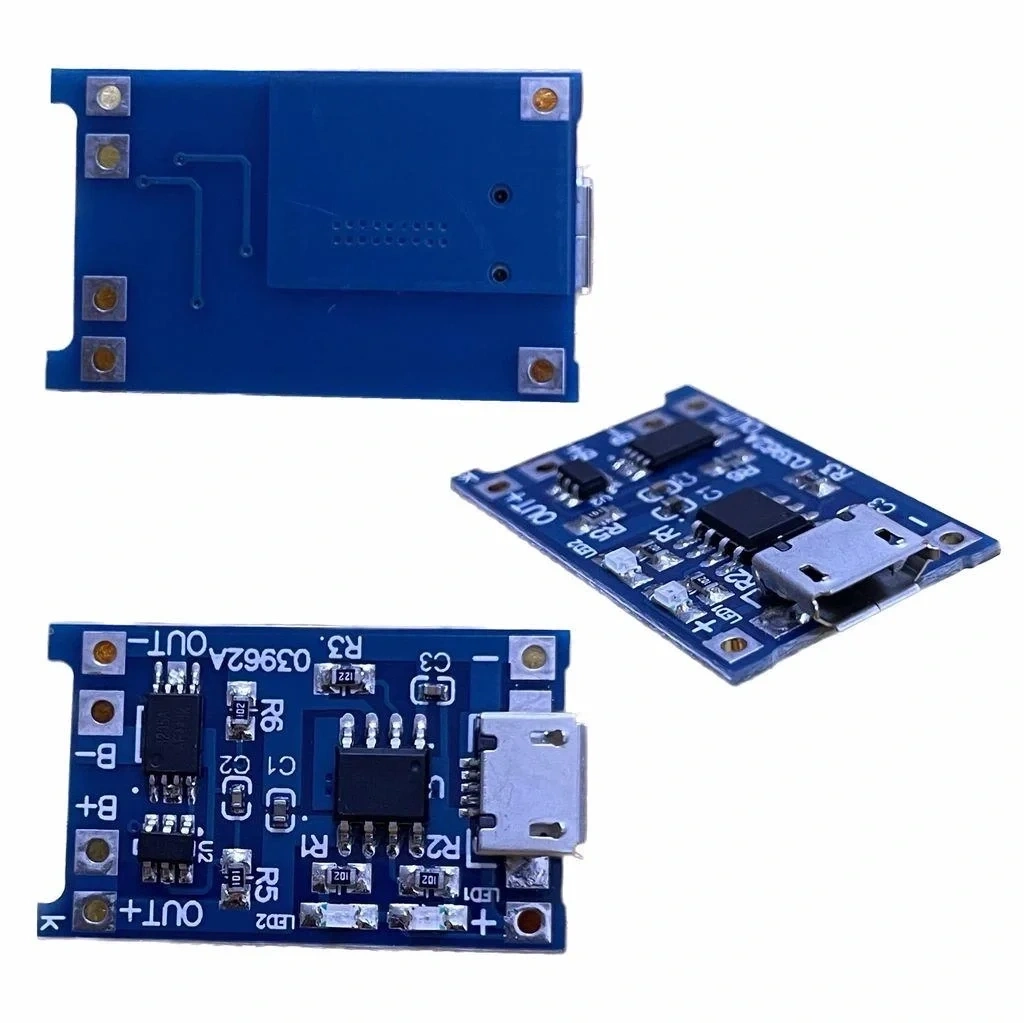

TP4056 Micro-USB Korumalı Lipo Batarya Şarj Modülü, lityum polimer (LiPo) veya lityum iyon (Li-Ion) pilleri güvenli ve verimli şekilde şarj etmek amacıyla tasarlanmış kompakt bir devre kartıdır. Bu modül, taşınabilir elektronik cihazlar ve pil destekli projelerde sıkça tercih edilir. Micro-USB giriş bağlantısı sayesinde kolayca şarj edilme imkanı sunar ve entegre koruma devreleri sayesinde güvenli kullanım sağlar.
Teknik Özellikler
| Şarj kontrol cihazı | TP4056 / TC4056 |
| Koruma entegresi | DW01A |
| Şarj/Deşarj kontrolü MOSFET | FS8205A |
| Şarj yöntemi | Sabit Akım / Sabit Voltaj (CC / CV) |
| Giriş gerilimi aralığı | 4,5~6,0V |
| Sabit şarj akımı | 1 ARprog direnç ile ayarlanabilir (R3, şemalara ve veri sayfasına bakınız) |
| Şarj tamamlanma gerilimi | 4,2 V ±%1,5 |
| Aşırı yük algılama gerilimi | 4,3 V ±50 mV |
| Aşırı yük serbest bırakma gerilimi | 4,1 V ±50 mV |
| Aşırı deşarj algılama gerilimi | 2,4 V ±100 mV |
| Aşırı deşarj serbest bırakma gerilimi | 3,0 V ±100 mV |
| Aşırı akım koruma eşiği | 3 A |
| Akım kesme gecikmesi | 10~20 ms |
| Kısa devre kesme süresi | 5~50 µs |
| Damlama şarj eşik gerilimi | 2,9 V ±0,1 V |
| Damlama şarj akımı | 130 mA ±10 mA |
Anahtar Avantajlar
- Pratik ve kompakt tasarım: Taşınabilir projelerde kullanım için uygun boyutlarda ve kolay entegre edilebilir.
- Güvenli şarj imkanı: Aşırı şarj, aşırı deşarj, aşırı akım ve kısa devre korumalarıyla pillerin güvenli ve stabil şarj edilmesini sağlar.
- Şarj akımını ayarlama özelliği: Projenize uygun şekilde şarj akımını kolayca belirleyebilirsiniz.

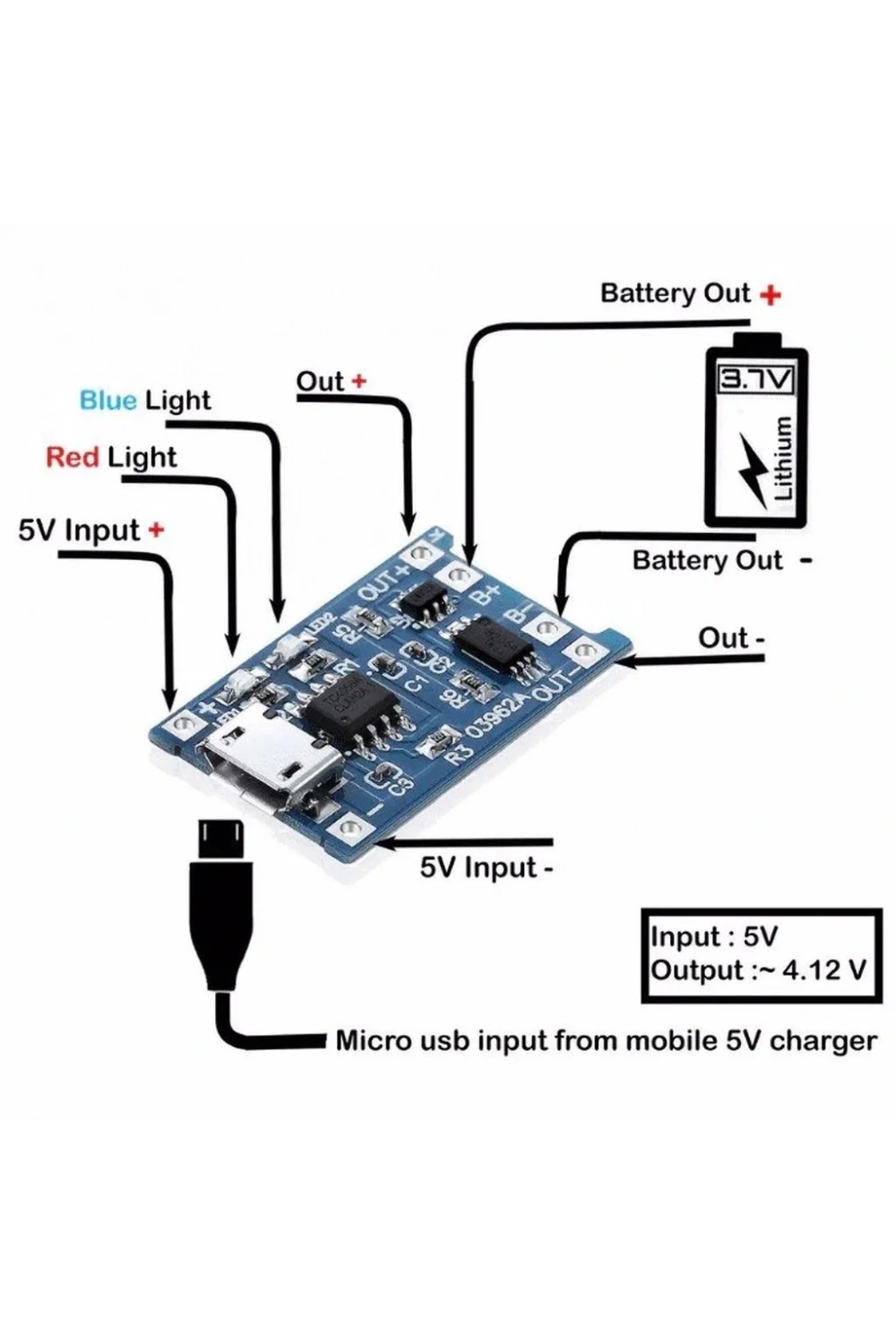

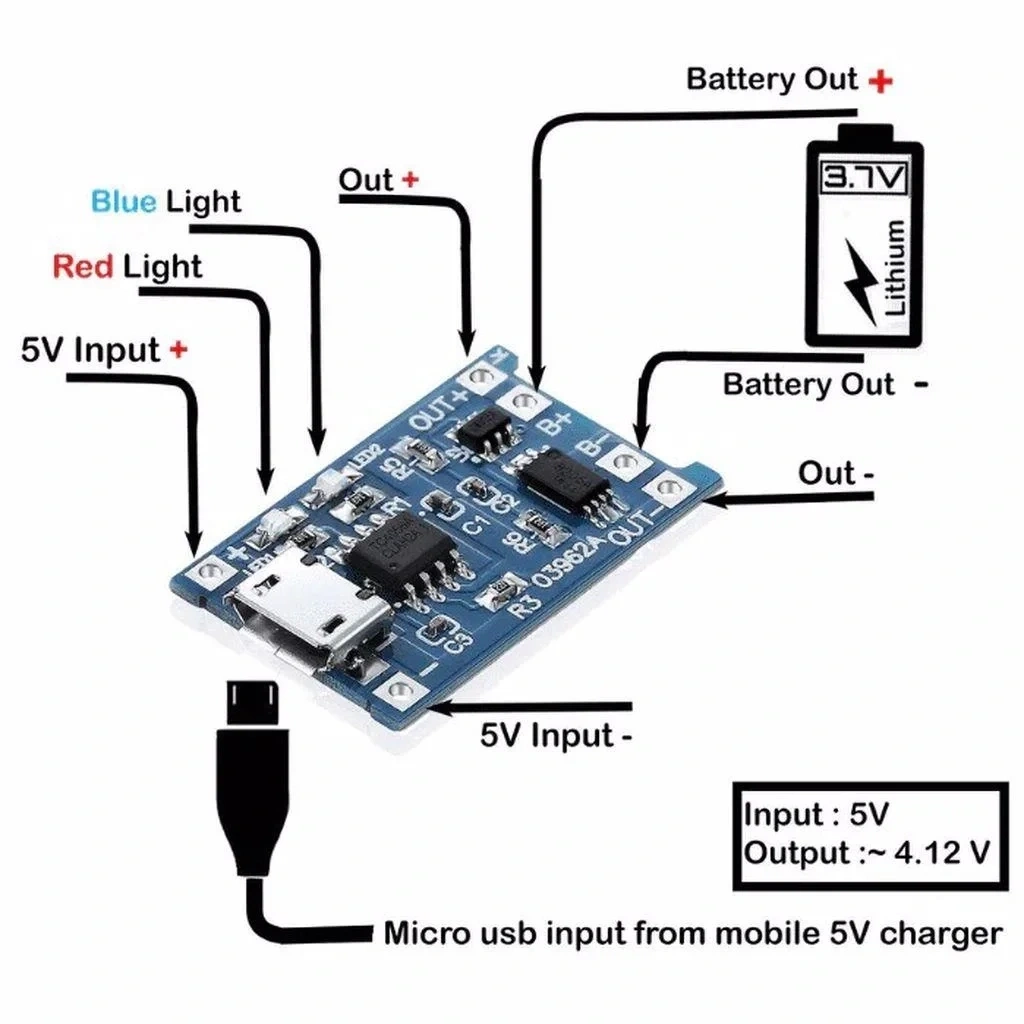

- Durum göstergeleri: LED göstergeleri sayesinde şarj durumunu net biçimde takip edebilirsiniz.
Uygulama Alanları
TP4056 Micro-USB Korumalı Lipo Batarya Şarj Modülü, çeşitli taşınabilir elektronik cihazlarda ve projelerde kullanılabilir. Örnek uygulama alanları arasında taşınabilir güç bankaları, taşınabilir hoparlörler, akıllı telefon şarj cihazları, uzaktan kumandalı araçlar ve DIY elektronik projeleri yer alır.
Paket İçeriği
1 adet TP4056 Micro-USB Korumalı Lipo Batarya Şarj Modülü Devresi
