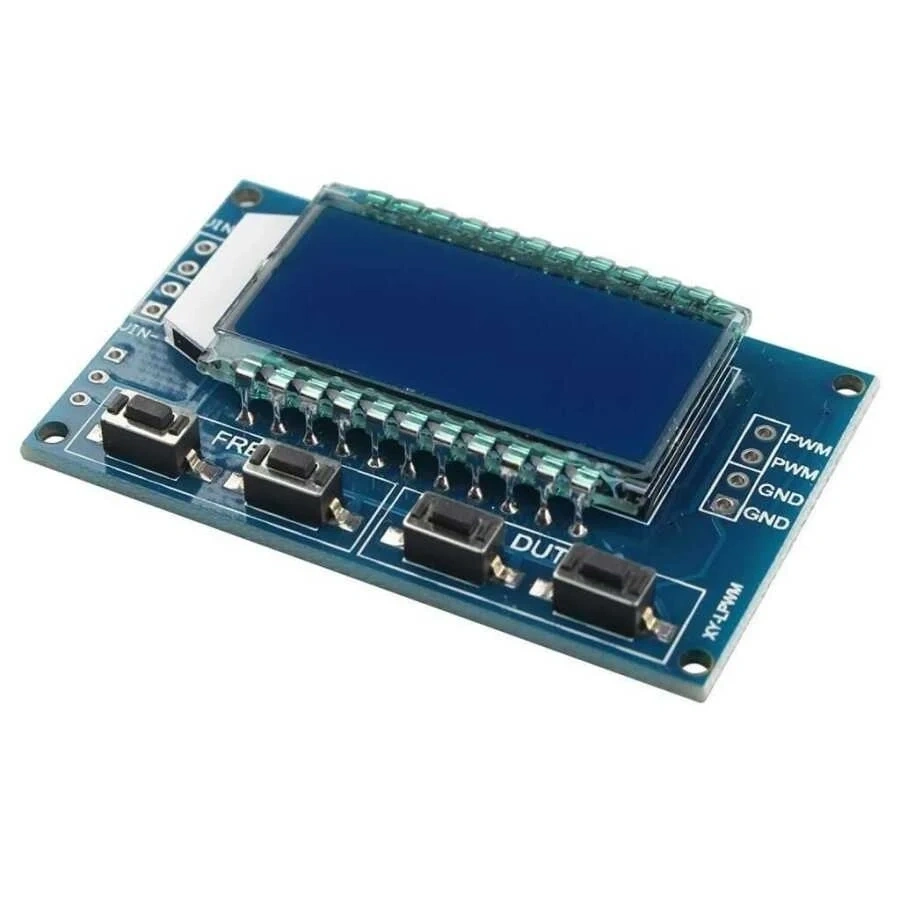

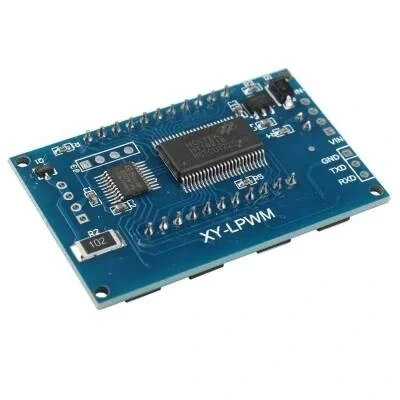

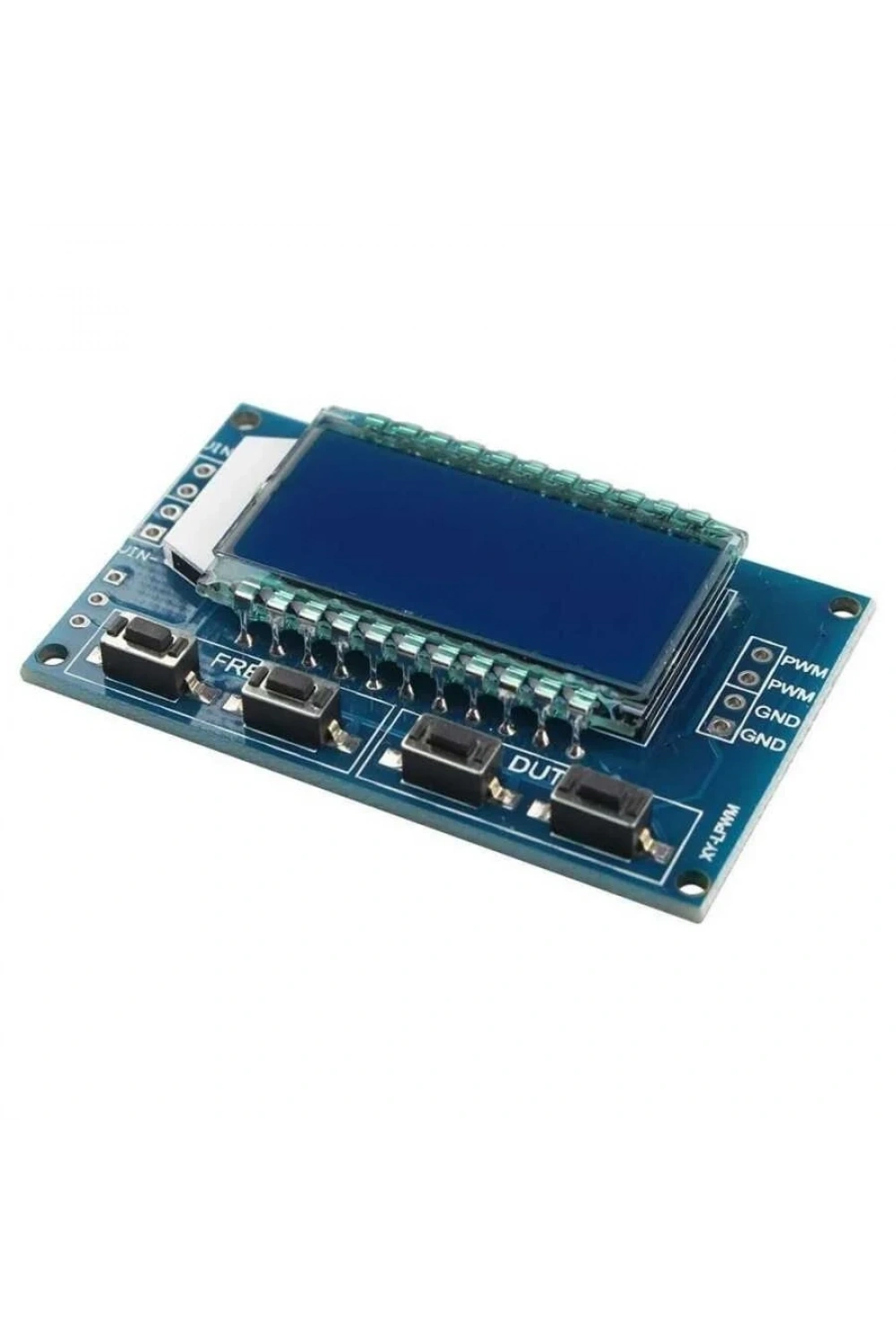

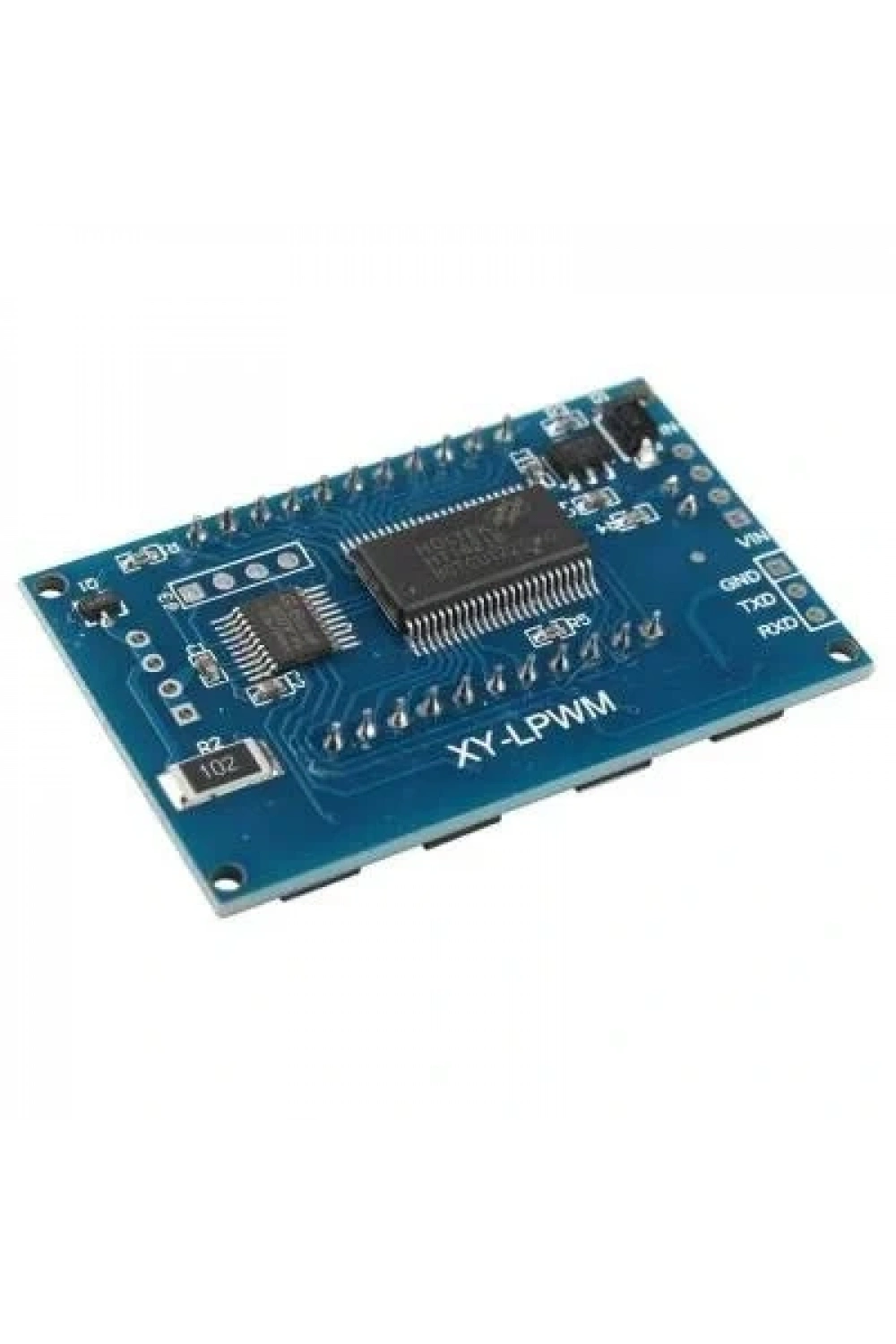

XY-LPWM PWM Sinyal Jeneratörü Devresi
XY-LPWM PWM Sinyal Jeneratörü Devresi, özellikle motor sürücüleri gibi PWM hız kontrol uygulamaları ve mikrodenetleyici projeleri için tasarlanmış, güvenilir ve kullanımı kolay bir sinyal üretecisidir. Bu devre, kare dalga sinyali oluşturarak deneysel geliştirme süreçlerinizi kolaylaştırır. Seri port üzerinden (TTL protokolü ile TXD ve RXD pinleri aracılığıyla) kontrol edilebilmesi, entegrasyonu ve özelleştirmeyi basitleştirir.
Teknik Özellikler
| Özellik | Değer |
| Çalışma Gerilimi | 3,3 - 30 VDC |
| Frekans Aralığı | 1Hz - 150 KHz |
| Frekans Doğruluğu | Her aralıktaki doğruluk yaklaşık %2'dir |
| Sinyal Yükü Kapasitesi | 5 - 30 mA |
| Çıkış Genliği | Besleme Gerilimine Eşit PWM Genlik |
| Çalışma Sıcaklığı | -20 - +70 Santigrat |
| Boyutlar | 52 x 32 x 10 mm |
| İletişim Standardı | - 9600 bps Veri bitleri: 8
- Durdurma biti: 1
- Kontrol basamağı: yok
- Akış kontrolü: yok
|
Uygulama Alanları
- Motor hız kontrol devreleri
- Mikrodenetleyici tabanlı projeler
- PWM sinyali gerektiren elektronik deneyler
- LED dimmer uygulamaları
- Yüksek doğruluklu zamanlama gerektiren projeler
Öne Çıkan Avantajlar
- Geniş Voltaj Aralığı: 3,3V ile 30V DC arasında çalışabilir.
- Geniş Frekans Aralığı: 1Hz ile 150 KHz arasında ayarlanabilir frekans.
- Kolay Kontrol: Seri port (TTL) üzerinden basit komutlarla kontrol edilebilir.
- Kompakt Tasarım: 52 x 32 x 10 mm boyutlarıyla kolayca entegre edilebilir.
- Yüksek Doğruluk: Frekans ayarlarında yaklaşık %2 doğruluk sağlar.
Seri İletişim Komutları
1) PWM Frekansını Ayarlama:
"F101": Frekansı 101 HZ olarak ayarlayın.
"F1.05": 1.05 KHZ sıklığını ayarlayın.
"F10.5": 10.5KHZ frekansını ayarlayın.
"F1.0.5": 105KHZ frekansını ayarlayın.
2) PWM Görev Döngüsünü Ayarlama:
"D X X X": PWM görev çevrimini X X X olarak ayarlayın; (001 ~ 100)
Örn: "D050", PWM görev çevriminin %50 olduğunu belirtir.
3) Parametreleri Okuma:
Ayarlanan parametreleri okumak için "read" komutu gönderin. Başarılı dönüş: AŞAĞI. Başarısız dönüş: FALL.
Аğırlık: 0.1 Kg.
