PWM Sinyal Jeneratörü Modülü

PWM Sinyal Jeneratörü Modülü

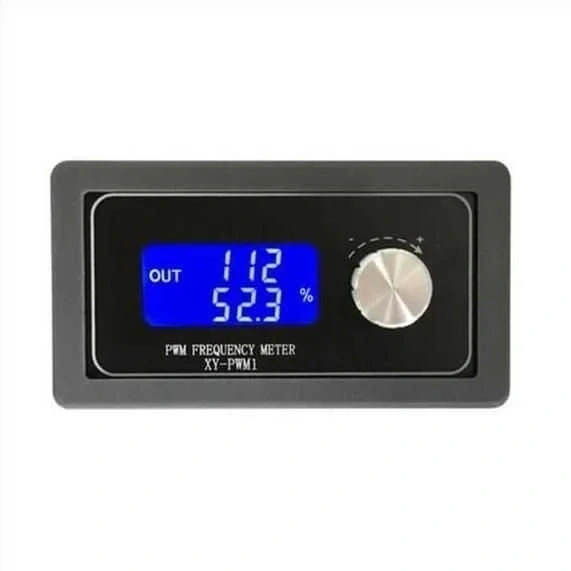

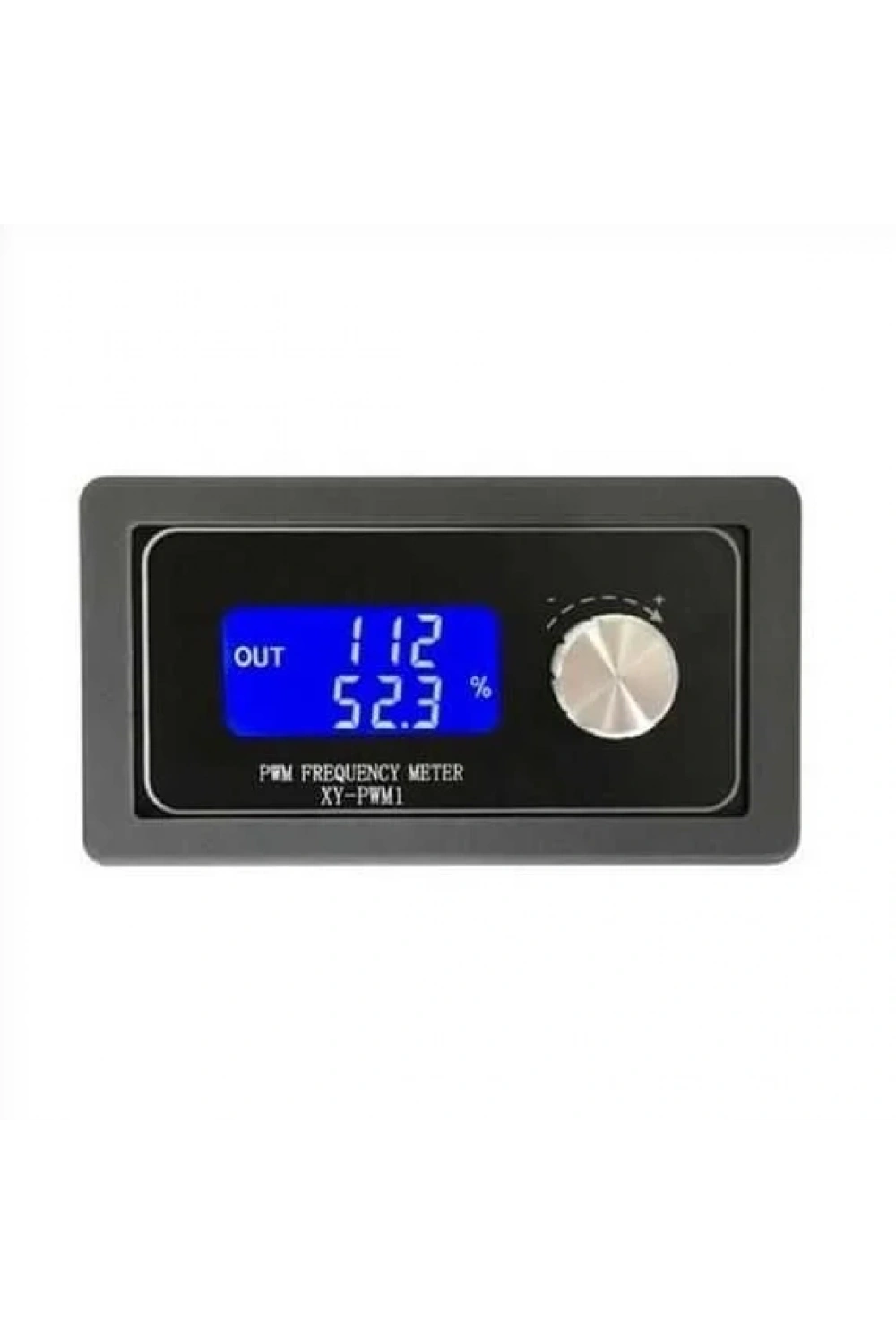

PWM Sinyal Jeneratörü Modülü, 3.3V ile 30V arasında geniş bir gerilim aralığında, 1 Hz'den 150KHz'e kadar PWM darbeleri üretebilmenizi sağlayan kullanışlı bir araçtır. Bu modül sayesinde motor kontrolü, PWM sinyali üretimi, PWM ile çalışan aydınlatma projeleri veya hız kontrolü gibi çeşitli uygulamalarda kolaylıkla çalışabilirsiniz. LCD ekranı sayesinde frekans ve görev döngüsünü anlık olarak takip edebilirsiniz.

Teknik Özellikler

Uygulama Alanları

Bu modül, özellikle aşağıdaki alanlarda kullanıma uygundur:

• Motor kontrol sistemleri
• PWM sinyali gerektiren projeler
• Hız kontrol devreleri
• Aydınlatma projeleri (PWM ile parlaklık kontrolü)

Öne Çıkan Avantajlar

• Geniş Gerilim Aralığı: 3.3V ile 30V arasında çalışabilme özelliği sayesinde farklı projelerde kullanılabilir.
• Yüksek Frekans Aralığı: 1 Hz ile 150KHz arasındaki frekans aralığı, çeşitli uygulamalar için idealdir.
• LCD Ekran: Frekans ve görev döngüsünü kolayca takip etmenizi sağlar.
• Hassas Ayar: Normal ve hassas modları ile ihtiyaca uygun ayar yapabilirsiniz.

Kullanım Talimatları

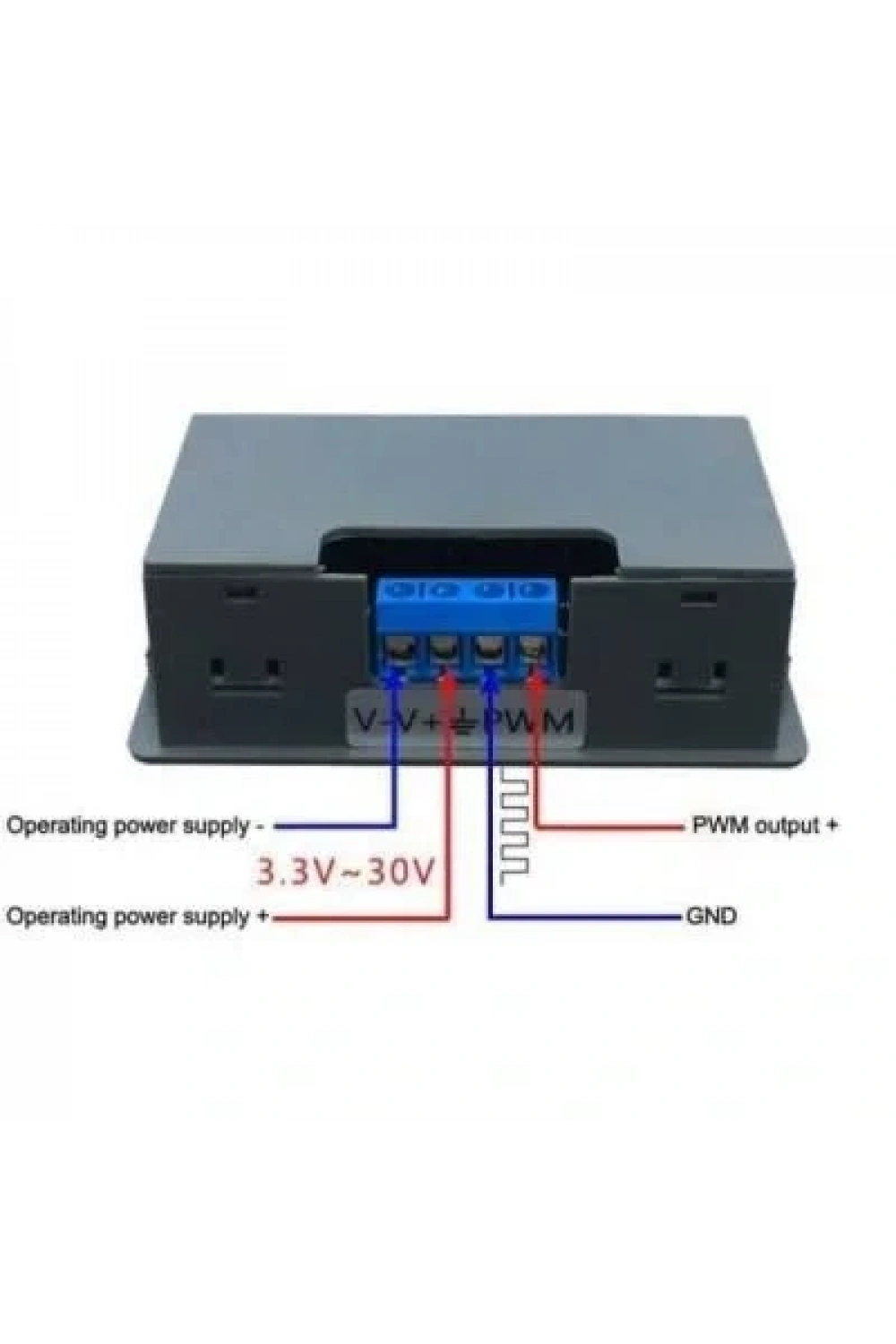

1. Modülü güç kaynağına bağlayın.
2. Normal ve hassas modlar arasında geçiş yapmak için döner düğmeye 10 saniye boyunca basın.
3. Frekansı ayarlamak için potansiyometreyi çevirin.
4. Görev döngüsünü ayarlamak için döner düğmeye 2 saniye boyunca basın.
5. Ayarlanan parametreleri kilitlemek için 5 saniye basılı tutun.

Frekans Gösterimi

"100" göstergesi: PWM çıkış frekansı 100Hz

'1.91' göstergesi: PWM çıkış frekansı 1.91KHz

‘52.1’ göstergesi: PWM çıkış frekansı 52.1KHz

‘1.3.4’ göstergesi: PWM çıkış frekansı 134KHz

100KHz ve üzeri frekanslarda bu gösterim yöntemi kullanılır.

Ağırlık: 0.05 Kg.
