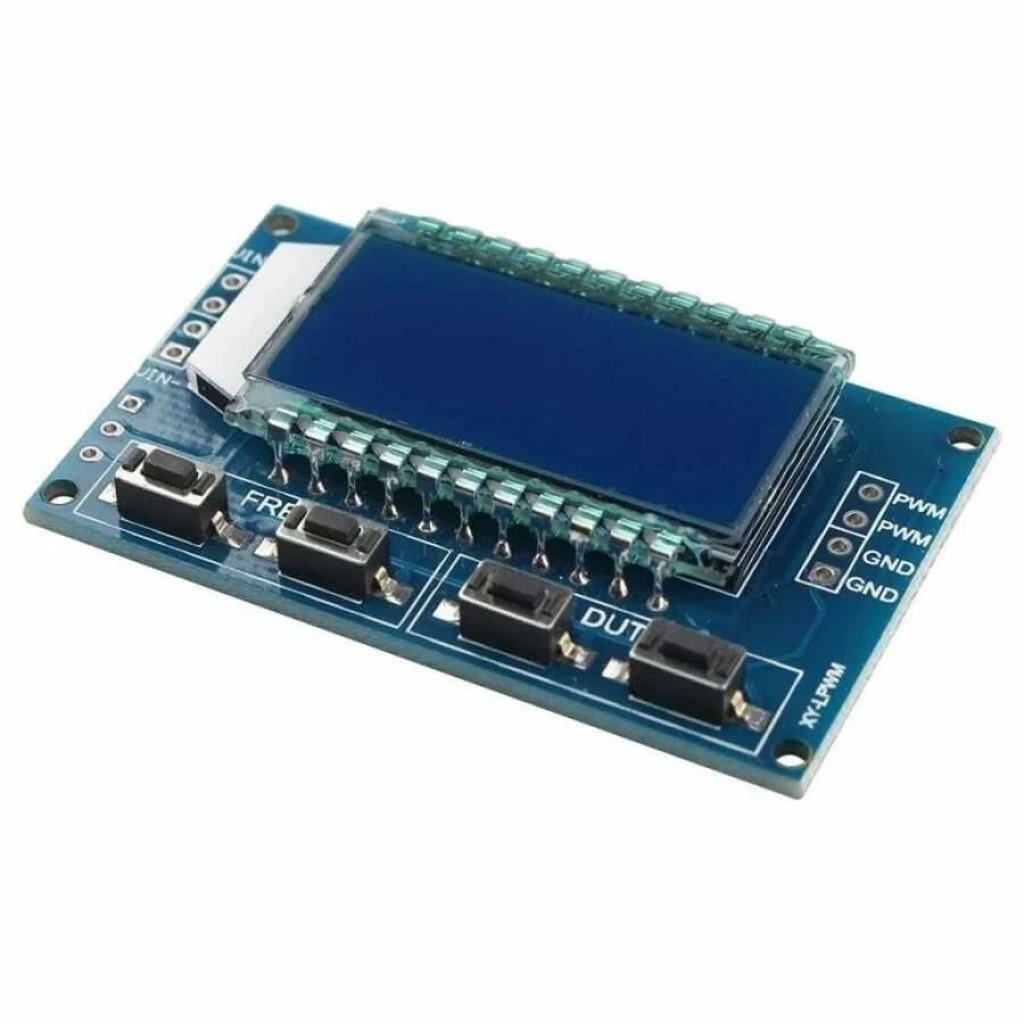

PWM Sinyal Jeneratörü Devresi XY-LPWM

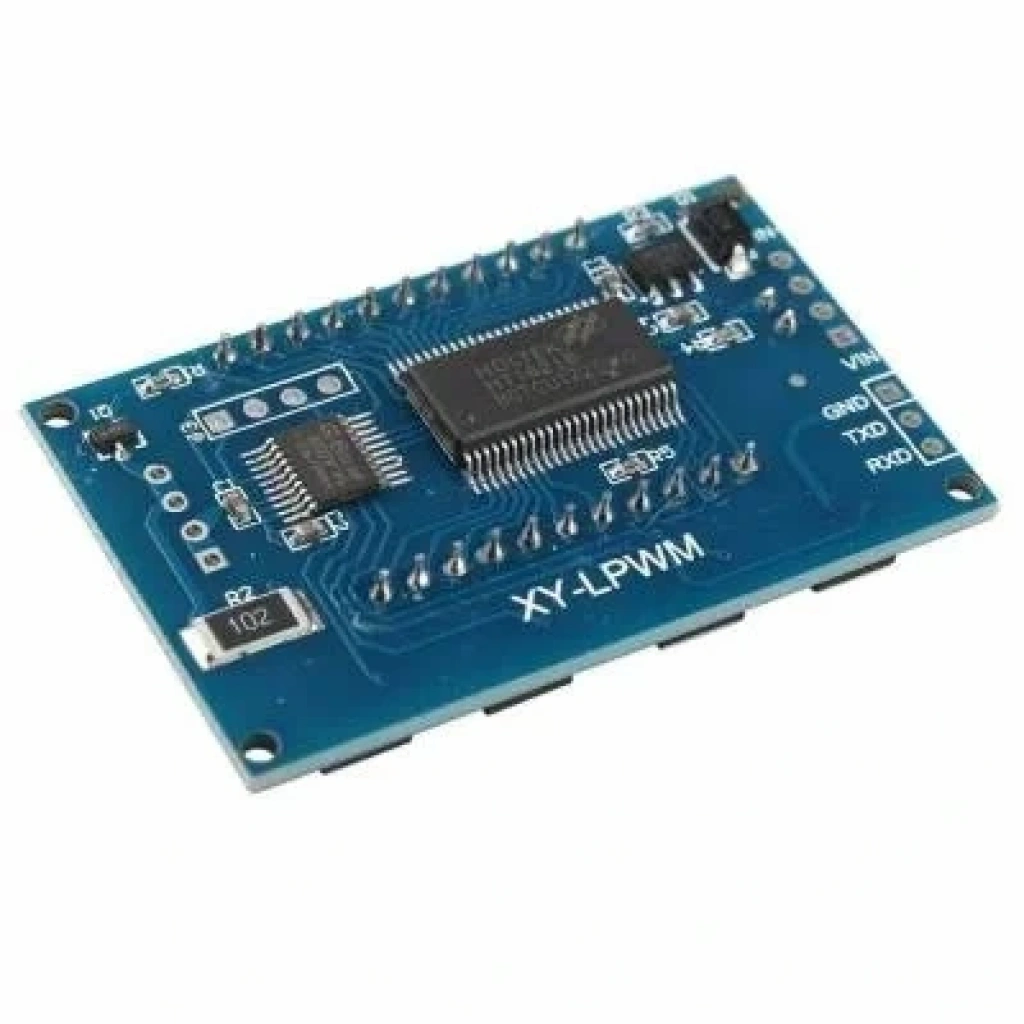

XY-LPWM modeli, mikrodenetleyiciler ve motor hız kontrolü gibi uygulamalarda kullanılmak üzere tasarlanmış, kare dalga sinyali üretebilen bir devredir. Seri TTL protokolü üzerinden kontrol edilebilen bu cihaz, TXD ve RXD pinleri aracılığıyla kolayca entegre edilebilir. Güvenilirliği ve kullanım kolaylığı ile öne çıkan bu ürün, çeşitli deneysel projelerde tercih edilebilir.
Teknik Özellikler
| Çalışma Gerilimi | 3,3 - 30 VDC |
| Frekans Aralığı | 1Hz - 150 KHz |
| Frekans Doğruluğu | Her aralıkta yaklaşık %2 doğruluk |
| Sinyal Yükü Kapasitesi | 5 - 30 mA |
| Çıkış Genliği | Besleme gerilimine eşit PWM genliği |
| Çalışma Sıcaklığı | -20°C ile +70°C arasında |
| Boyutlar | 52 x 32 x 10 mm |
İletişim ve Kontrol
Seri iletişim standardı 9600 bps hızında olup, veri bitleri 8, durdurma biti 1 olarak ayarlanmıştır. Kontrol basamağı ve akış kontrolü bulunmamaktadır. Bu sayede, cihazın frekans ve PWM görev döngüsü ayarları kolayca yapılabilir.
Frekans Ayarları
- Frekansı 101 Hz yapmak için "F101" komutu kullanılır.
- 1.05 kHz frekans ayarı için "F1.05" komutu tercih edilir.
- 10.5 kHz frekans ayarı için "F10.5" komutu uygundur.
- 105 kHz frekans ayarı için "F1.0.5" komutunu kullanabilirsiniz.
- 150 KHz'e ulaşmak için uygun komutlar: "F150" veya "F1.50".
- Frekansı 1 Hz olarak ayarlamak için "F001" komutu yeterlidir.
PWM Görev Döngüsü Ayarı
PWM görev çevrimini belirlemek için "D" komutu kullanılır. Örneğin, PWM görev çevrimini %50 yapmak için "D050" komutu gönderilir. Görev döngüsü 001 ile 100 arasında ayarlanabilir, burada 001 en düşük, 100 en yüksek PWM oranını temsil eder.
Parametre Okuma
Mevcut ayarları görüntülemek için "read" komutu gönderilir. Cihaz, ayarlanmış parametreleri başarıyla geri döner veya ayarlama başarısız olursa "FALL" yanıtı verir.
Paket İçeriği
1 adet XY-LPWM PWM Sinyal Jeneratörü Devresi
