PWM Sinyal Jeneratörü Modülü

PWM Sinyal Jeneratörü Modülü, 3.3V ile 30V arasında geniş bir gerilim aralığında, 1 Hz'den 150KHz'e kadar PWM darbeleri üretebilmenizi sağlayan kullanışlı bir araçtır. Bu modül sayesinde motor kontrolü, PWM sinyali üretimi, PWM ile çalışan aydınlatma projeleri veya hız kontrolü gibi çeşitli uygulamalarda kolaylıkla çalışabilirsiniz. LCD ekranı sayesinde frekans ve görev döngüsünü anlık olarak takip edebilirsiniz.

Teknik Özellikler

Gerilim Aralığı	DC 3.3V-30V
Frekans aralığı	Normal mod: 1Hz ~ 150KHz Hassas mod: 1Hz ~ 15KHz
Frekans doğruluğu	%2
Görev döngüsü doğruluğu	Normal modda %1 Hassas modda %0.1
Görev döngüsü aralığı	%0.00 - %100
Çıkış Akımı	Yaklaşık 5-30mA

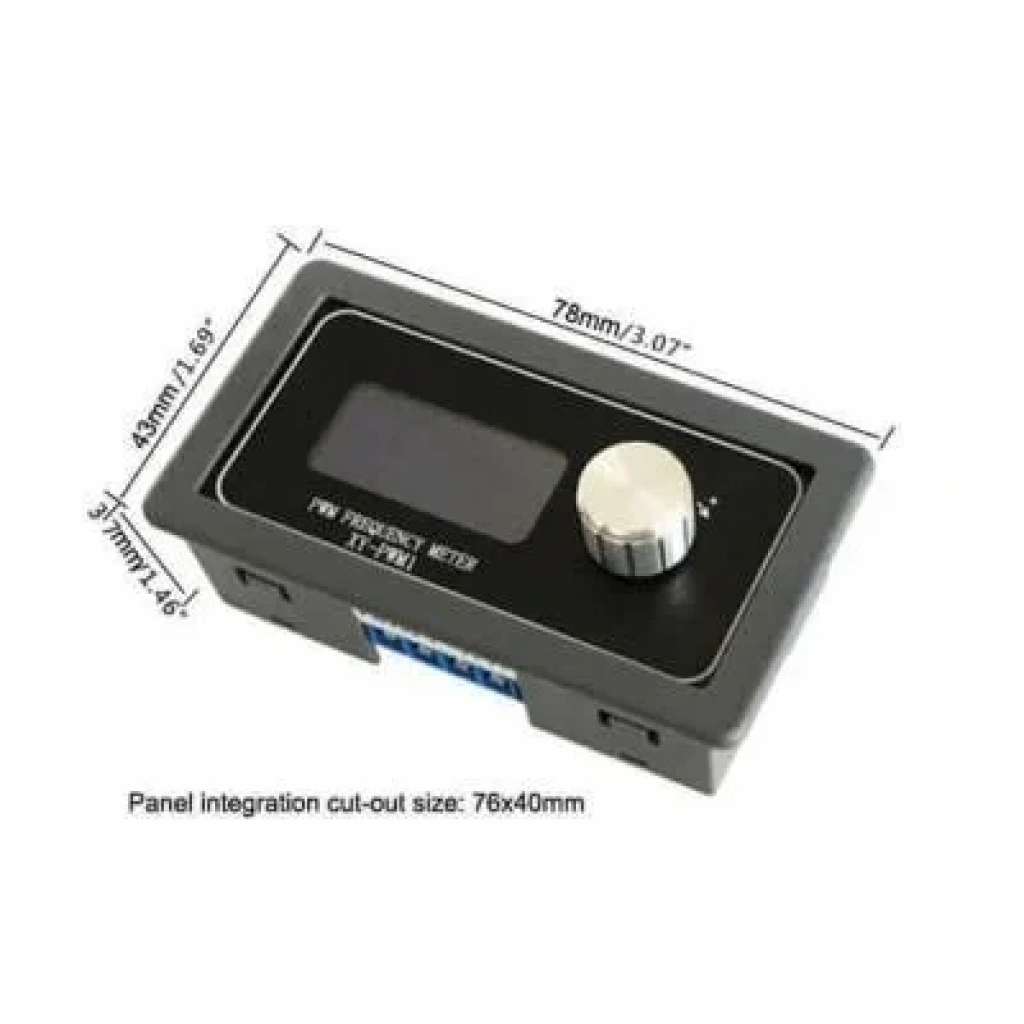

Boyutlar	79x43x37mm
Sıcaklık Aralığı	-40°C ~ 85°C
Nem	%0 ~ %95 bağıl nem

Uygulama Alanları

Bu modül, özellikle aşağıdaki alanlarda kullanıma uygundur:

Motor kontrol sistemleri
PWM sinyali gerektiren projeler
Hız kontrol devreleri
Aydınlatma projeleri (PWM ile parlaklık kontrolü)

Öne Çıkan Avantajlar

Geniş Gerilim Aralığı: 3.3V ile 30V arasında çalışabilme özelliği sayesinde farklı projelerde kullanılabilir.
Yüksek Frekans Aralığı: 1 Hz ile 150KHz arasındaki frekans aralığı, çeşitli uygulamalar için idealdir.
LCD Ekran: Frekans ve görev döngüsünü kolayca takip etmenizi sağlar.
Hassas Ayar: Normal ve hassas modları ile ihtiyaca uygun ayar yapabilirsiniz.

Kullanım Talimatları

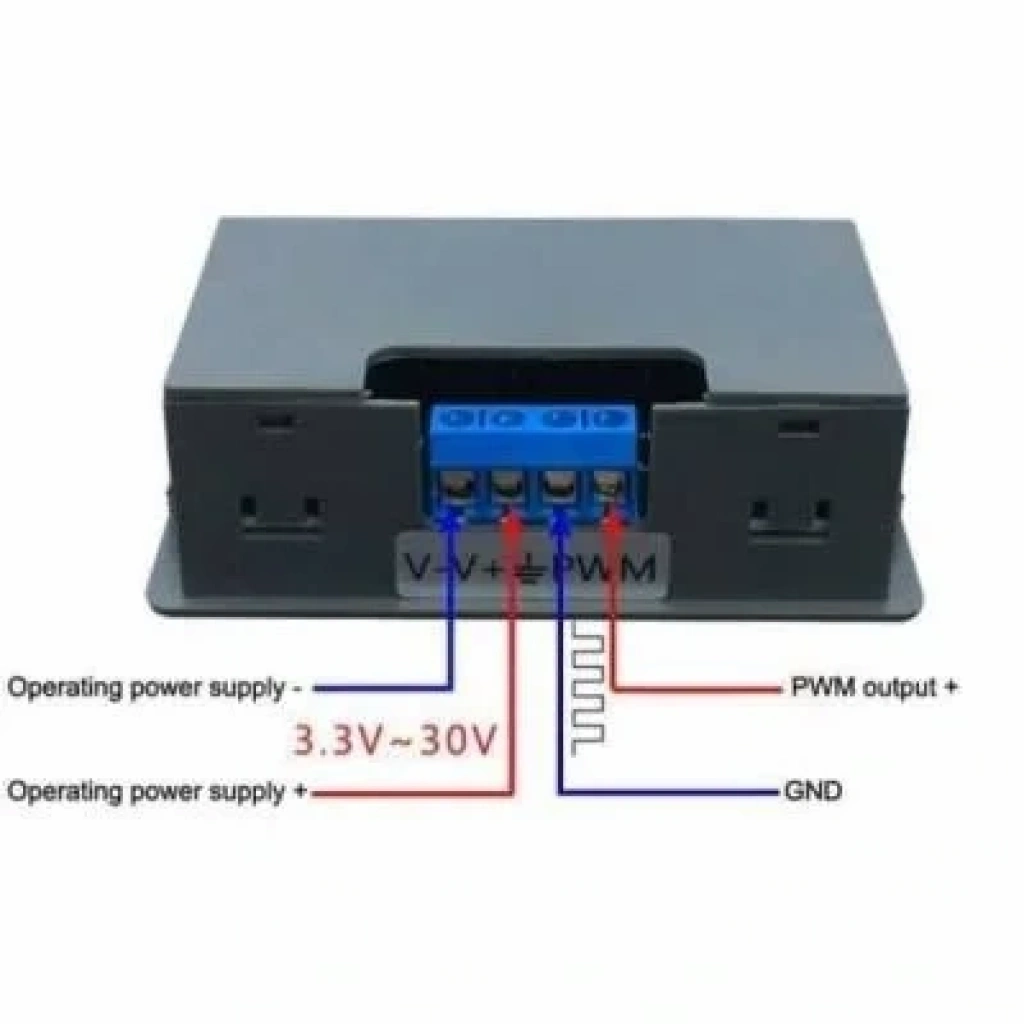

Modülü güç kaynağına bağlayın.
Normal ve hassas modlar arasında geçiş yapmak için döner düğmeye 10 saniye boyunca basın.
Frekansı ayarlamak için potansiyometreyi çevirin.
Görev döngüsünü ayarlamak için döner düğmeye 2 saniye boyunca basın.
Ayarlanan parametreleri kilitlemek için 5 saniye basılı tutun.

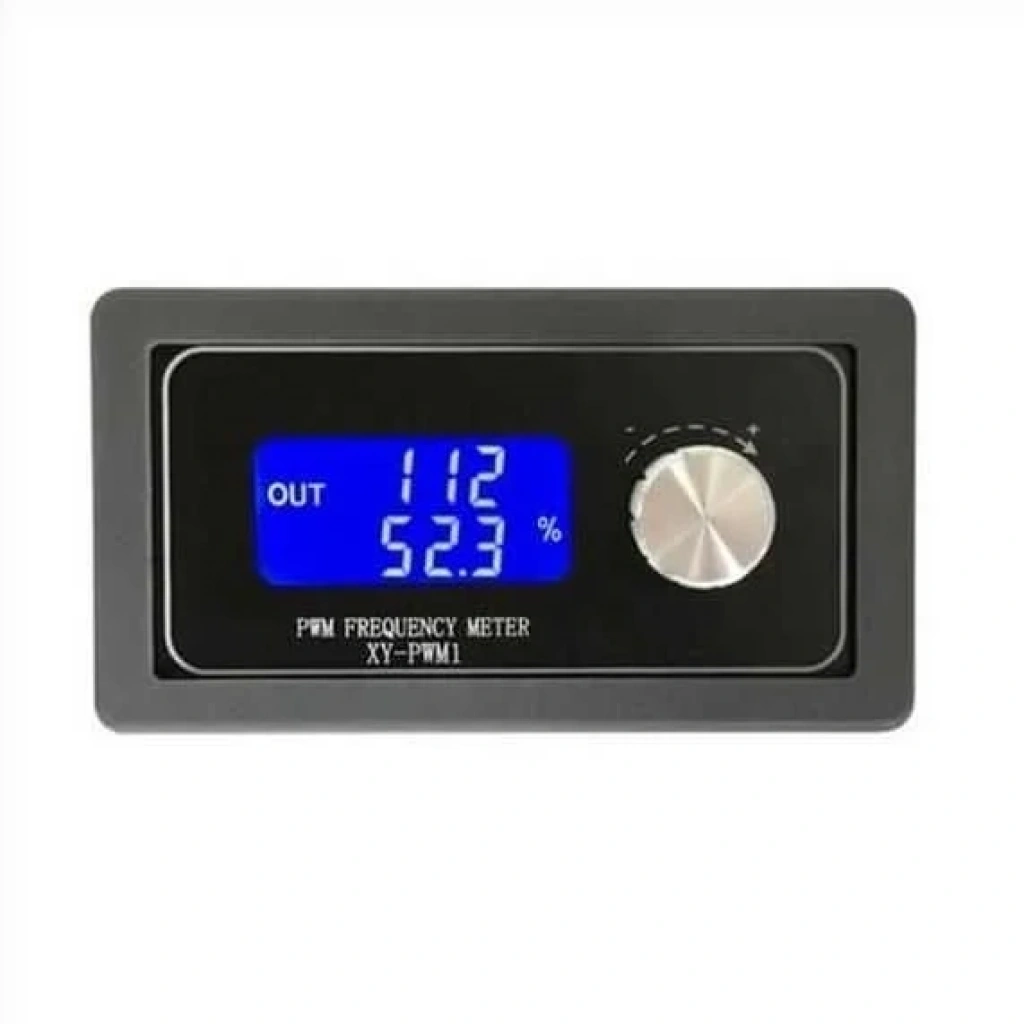

Frekans Gösterimi

"100" göstergesi: PWM çıkış frekansı 100Hz

'1.91' göstergesi: PWM çıkış frekansı 1.91KHz

‘52.1’ göstergesi: PWM çıkış frekansı 52.1KHz

‘1.3.4’ göstergesi: PWM çıkış frekansı 134KHz

100KHz ve üzeri frekanslarda bu gösterim yöntemi kullanılır.

Ağırlık: 0.05 Kg.
